RUD Anschlagketten-Zubehör-Güteklasse 10

Hier finden Sie Anschlagketten-Zubehör-Güteklasse 10 in unterschiedlichen Ausführungen.

Ansprechpartner: Steffen Ratsch

Telefon: 034243/30224

RUD Anschlagketten VIP Güteklasse 10

VIP – Anschlagketten in Sondergüte zeichnen sich durch bis zu 30 % höhere Tragfähigkeit als bei Ketten der Güteklasse 8 aus, obwohl der Kettendurchmesser gleich bleibt. Durch die pinke Pulverbeschichtung, welche gleichzeitig als Hitze – Indikator dient, da sie sich bei Temperaturen über 200 °C verändert und der deutlichen Nennkennzeichnung „VIP“ auf jedem Kettenglied, ist eine Verwechslung mit andern Güteklassen ausgeschlossen. VIP – Anschlagketten sind bis 31,5 t im Einstrang und bis zu 126 t maximal Tragfähigkeit erhältlich. Außerdem gibt es ein VIP – Mini – Programm, welches alle Anschlagketten und Zubehörteile im Durchmesser von 4 mm beinhaltet. Für alle VIP – Anschlagketten gibt es ein breites Produktangebot an Zubehörteilen um Anschlagketten für den individuellen Gebrauch zu konfektionieren. Mit unserem RUD VIP-Anschlagketten Konfigurator für Güteklasse 10 können Sie Ihre Anschlagkette / Kettengehänge individuell nach ihren Anforderungen konfigurieren. Sie können die Nutzlänge, die Anzahl der Stränge, die Aufhängeköpfe, Verkürzungen oder Längenverstellungen und die Art der Haken / Endverbindungen auswählen. Darüber hinaus bieten wir Ihnen auch die Möglichkeit, technische Sonderlösungen zu erstellen, um Ihre Anforderungen optimal zu erfüllen. Unsere Konfiguratoren sind einfach zu bedienen und bieten Ihnen eine breite Auswahl an Optionen, um Kettengehänge in Güteklasse 10 perfekt anzupassen.

Bitte verwenden Sie nur Original RUD-Ersatzteile! Eine Oberflächenbehandlung darf nur vom Hersteller vorgenommen werden. Auf Temperatureinflüsse achten! Ketten und Bauteile dürfen nicht mit aggressiven Chemikalien und Säuren in Verbindung gebracht werden! Bitte unbedingt folgende Vorschriften beachten:

  • BetrSichV
  • DGUV 100-500
  • RUD-Benutzerinformation
  • DIN EN 818
  • DIN EN 1677
  • Für Schäden, die durch Missachtung der bestimmungsgemäßen Verwendung entstehen, übernehmen wir keine Haftung.

Informationen zur Wartung und Prüfung von Anschlagketten, Sicherheitstechnische Hinweise und weiter Informationen zu Anschlagketten finden Sie auf der Übersichtsseite zu Anschlagketten.

ICE- und VIP-Kette: Technologie mit entscheidenden Vorteilen.

RUD ICE- (GK 12) und VIP-Ketten (GK 10) bieten Ihnen in jeder Hinsicht spürbare Vorteile gegenüber Güteklasse 8. Ihre hohen Tragfähigkeiten bei vergleichsweise geringem Gewicht und damit besserer Ergonomie, ihre hohe Zähigkeit, ihre Langlebigkeit sowie ihre erhöhte Bruchfestigkeit bei unveränderter Bruchdehnung: Das alles macht sie zur wirtschaftlichen Wahl für eine Fülle von Hebeaufgaben.

Hohe Wirtschaftlichkeit durch spezielle Härtung.

Ob heiß oder kalt: Bei rauem Einsatz der ICE- oder VIP-Kette bringen das patentierte Material und die spezielle Härtung dem Anwender klare Vorteile. Das gilt besonders beim Umschlag von Formstahl, etwa beim Hafenumschlag oder beim Baubetrieb im Schnürgangeinsatz. So lassen sich z. B. Beschädigungen der Kette durch Kantenumlenkungen gegenüber einer Kette mit geringerer Festigkeit deutlich reduzieren.

Güteklassen-Vergleich am Beispiel Einstrang-Kette:

RUD KATALOG 3



Höhere Bruchfestigkeit - gleichbleibende Bruch-Dehnung

Trotz der wesentlich höheren Bruchfestigkeit von 1.200 bzw. 1.000 N/mm² gegenüber Güteklasse 8 (800 N/mm²) bleibt die Bruchdehnung der ICE- und VIP-Kette gleich. Sie beträgt ≧ 25 % in naturschwarzem Zustand, bei Pink-Pulverbeschichtung ≧ 20 %. Die Schwingfestigkeit erreicht einen Wert von min. 20.000 Lastwechseln (getestet bei 50 %-Überlast bei ICE und VIP). Bei Dauerbetrieb, z. B. in Verbindung mit Hebezeugen und Kranen mit hoher dynamischer Beanspruchung von mehr als 20.000 Lastwechseln, ist die WLL nach EN 818-7 Triebwerksgruppe 1 Bm (M3) - Nennspannung 160 N/mm² festzulegen, d. h. z. B. eine Kettennenndicke größer zu wählen.

Erheblich verbesserte Zähigkeit

Im Kerbschlagversuch lässt sich feststellen, ob eine Kette unter besonders ungünstigen Bedingungen noch ausreichend Zähigkeit besitzt. Das Ergebnis: Gegenüber einer Kette Güteklasse 8 (40 J bei –20 °C) verfügt die RUD ICE-Kette über 55 J bei -60 °C und die RUD VIP-Kette über 42 J bei –40 °C. Diese besseren Werte sind bei extremen Beanspruchungen besonders wichtig.

Bis zu 60% höhere Bruchkraft/Tragfähigkeit als Güteklasse 8

  • Längere Lebensdauer durch spezielle Warmbehandlung und patentiertes Material.

  • Höhere Verschleißfestigkeit.

  • Geringere Empfindlichkeit gegenüber dem Eindringen scharfer Kanten.

  • 30 % höhere Oberflächenhärte als Güteklasse 8, dadurch deutlich längere Standzeit.



Gute Ideen für ihr Plus an Sicherheit

Ob große Hitze oder arktische Kälte: RUD ICE- und VIP-Ketten halten höchsten Anforderungen stand – und das bei vergleichsweise geringem Gewicht. Doch auch die hochwertigste Kette kann an ihre Grenzen stoßen, wenn sie auf Dauer unzulässig hohen Temperaturen ausgesetzt ist. Dank einer speziellen Beschichtung sind Sie in diesem Punkt bei ICE- und VIP-Ketten immer auf der sicheren Seite.

ICE- und VIP-Ketten: Sicherheit durch Hitze-Indikator

Die spezielle ICE-Pink-Pulverbeschichtung signalisiert dauerhaft die höchste Temperatur, in der die ICE-Kette bisher eingesetzt wurde. Bei einem verbotenen Einsatz über 300 °C wird das ICE-Pink zu Braunschwarz. Das bedeutet: ICE-Kette austauschen. Auch die fluoreszierende Pink-Pulverbeschichtung der VIP-Kette verändert bei extremen Einsatztemperaturen dauerhaft ihre Farbe – in diesem Fall bei über 200 °C. Bei einer unzulässigen Erhitzung über 380 °C ändert sich der Farbton zu Tiefschwarz, und es bilden sich kleine Blasen. Die VIP-Kette muss dann ausgetauscht werden.

Mit Sicherheit unverwechselbar

Ein Gehänge als Ganzes bietet nur dann maximale Anwendungssicherheit, wenn seine Komponenten passend zueinander kombiniert sind. So dürfen zum Beispiel Bauteile der Güteklasse 10 (VIP) nicht mit solchen der Güteklasse 12 (ICE) oder mit Komponenten anderer Hersteller verbunden werden. Bei RUD ICE- und VIP-Bauteilen sorgen mehrere Sicherheits-Features dafür, dass sich nur Bauteile gleicher Güteklasse und Tragfähigkeit kombinieren lassen.

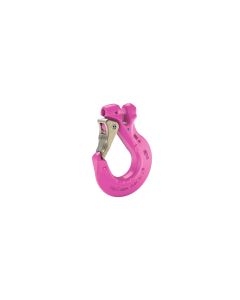

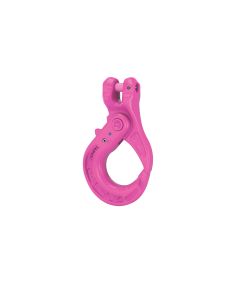

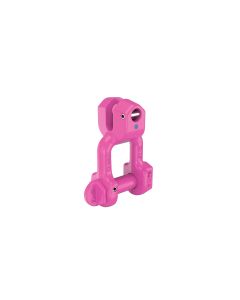

Verwechslungsfreie Montage durch RUD Gabelkopfsystem

Ob ICE oder VIP: Durch die maßliche und farbliche Abstimmung ist bei beide Systemen eine verwechslungsfreie Zuordnung der richtigen Kettennenndicke sichergestellt. Ein ICE-Verbindungsbolzen (ovale Ausführung) kann Dadurch nicht mit anderen RUD Güteklassen kombiniert werden – oder umgekehrt. Auch beim VIP-System lassen sich dank der verwechslungsfreien Gabelkopfanschlüsse zwangsläufig nur dazu passende VIP-Ketten in den richtigen Dicken montieren. Die Gabelöffnung „X“ verhindert den Anschluss einer dickeren, der Verbindungsbolzen-Durchmesser „Maß Y“ den Anschluss einer dünneren VIP-Kette.

Eindeutige Prägung

Alle ICE-Kettenglieder und -Bauteile verfügen über eine deutliche „ICE“-Prägung, an der sie eindeutig zu erkennen sind. Das gleiche gilt für die unübersehbare VIP-Prägung der VIP-Ketten und -Bauteile. Das verhindert Verwechslungen mit anderen Güteklassen.

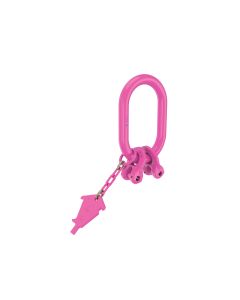

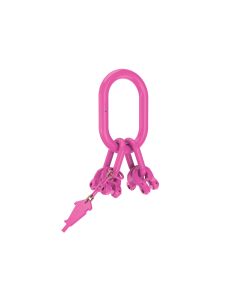

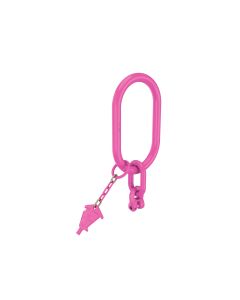

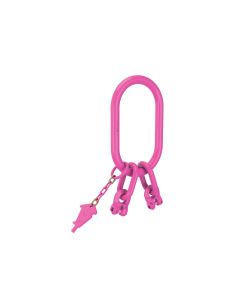

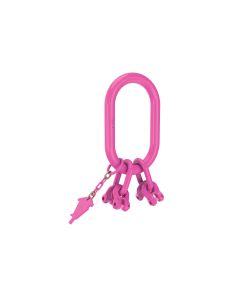

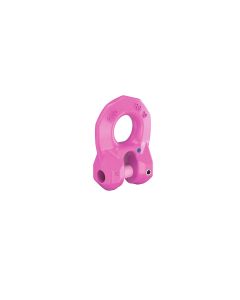

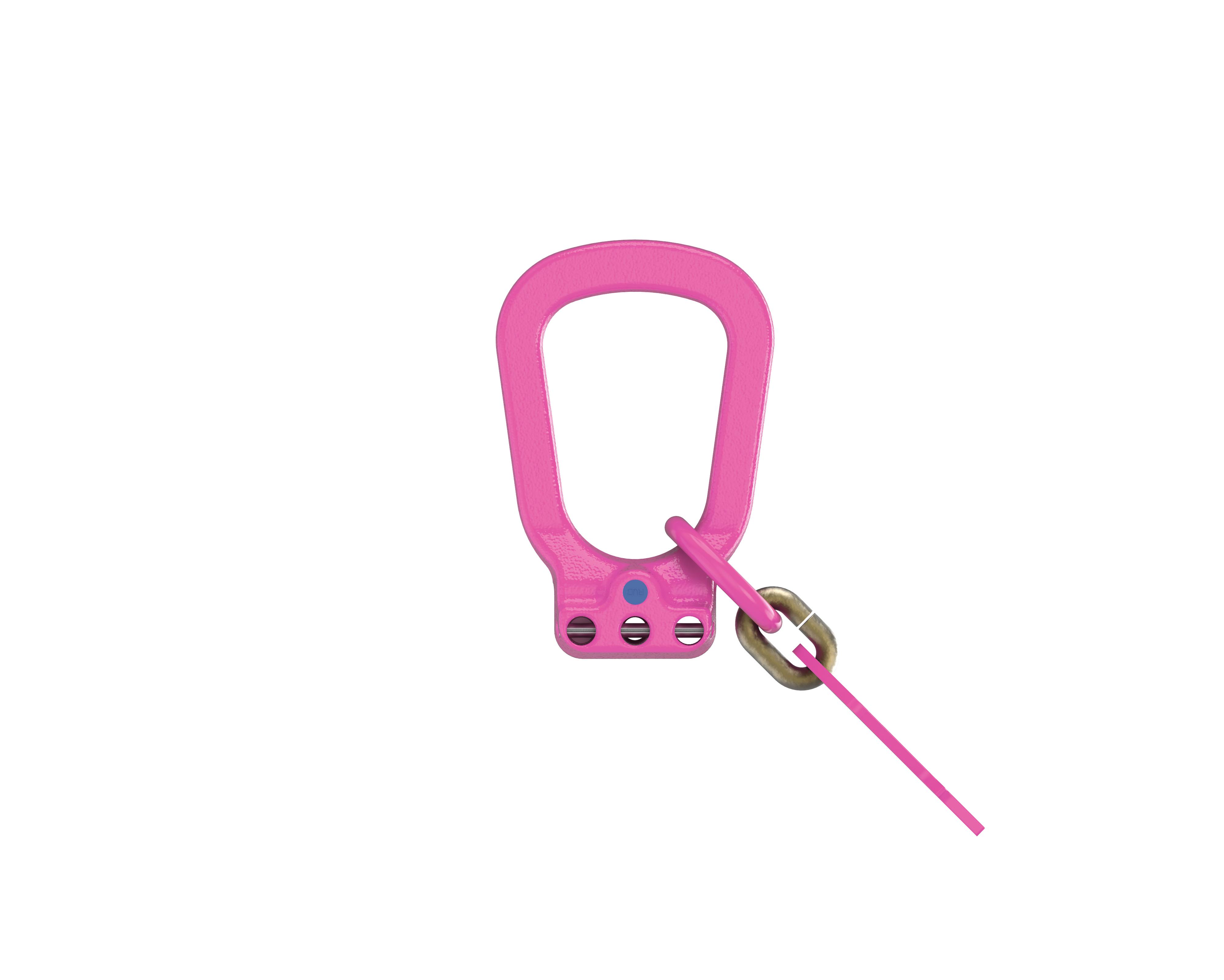

Die RUD Ringgabel

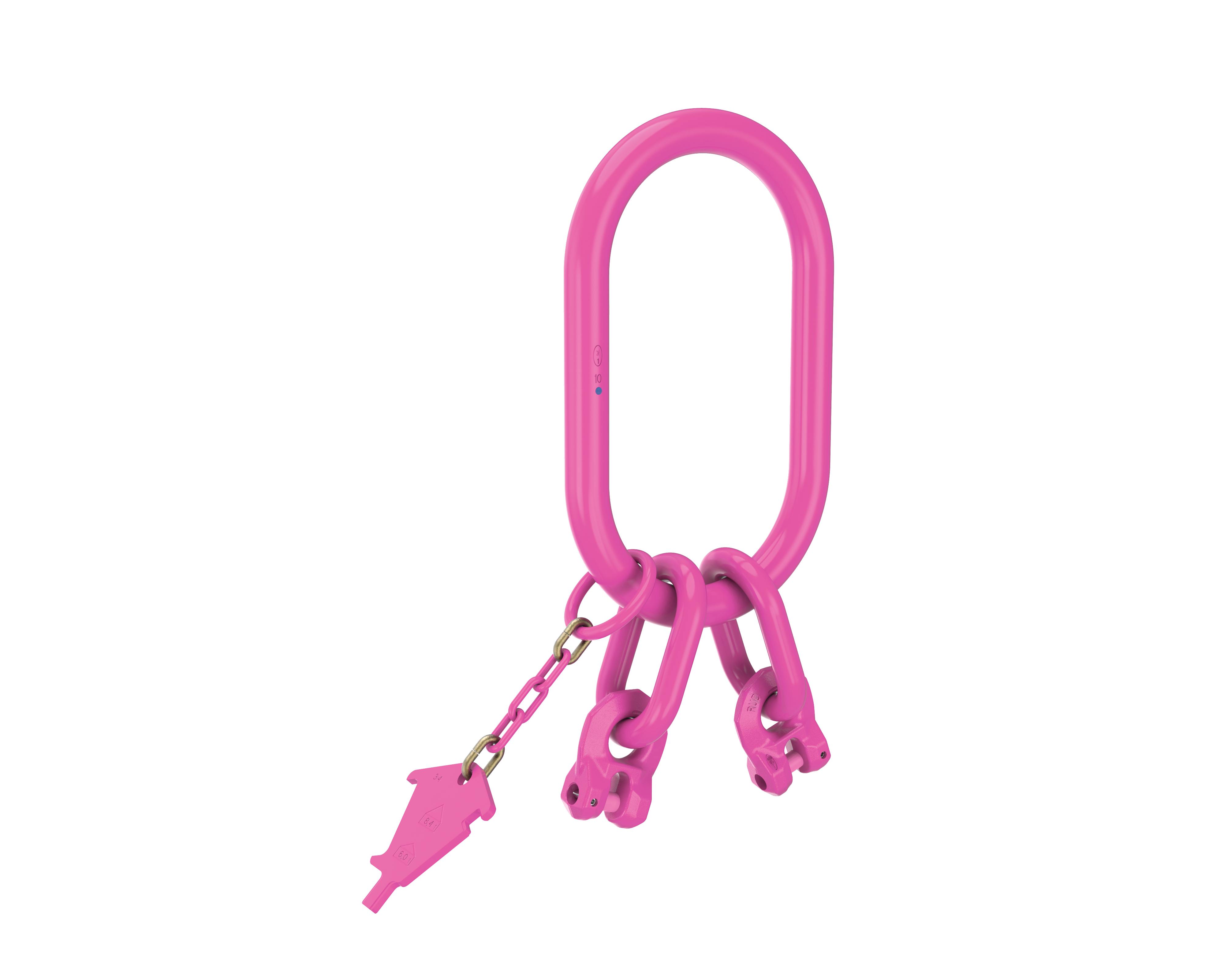

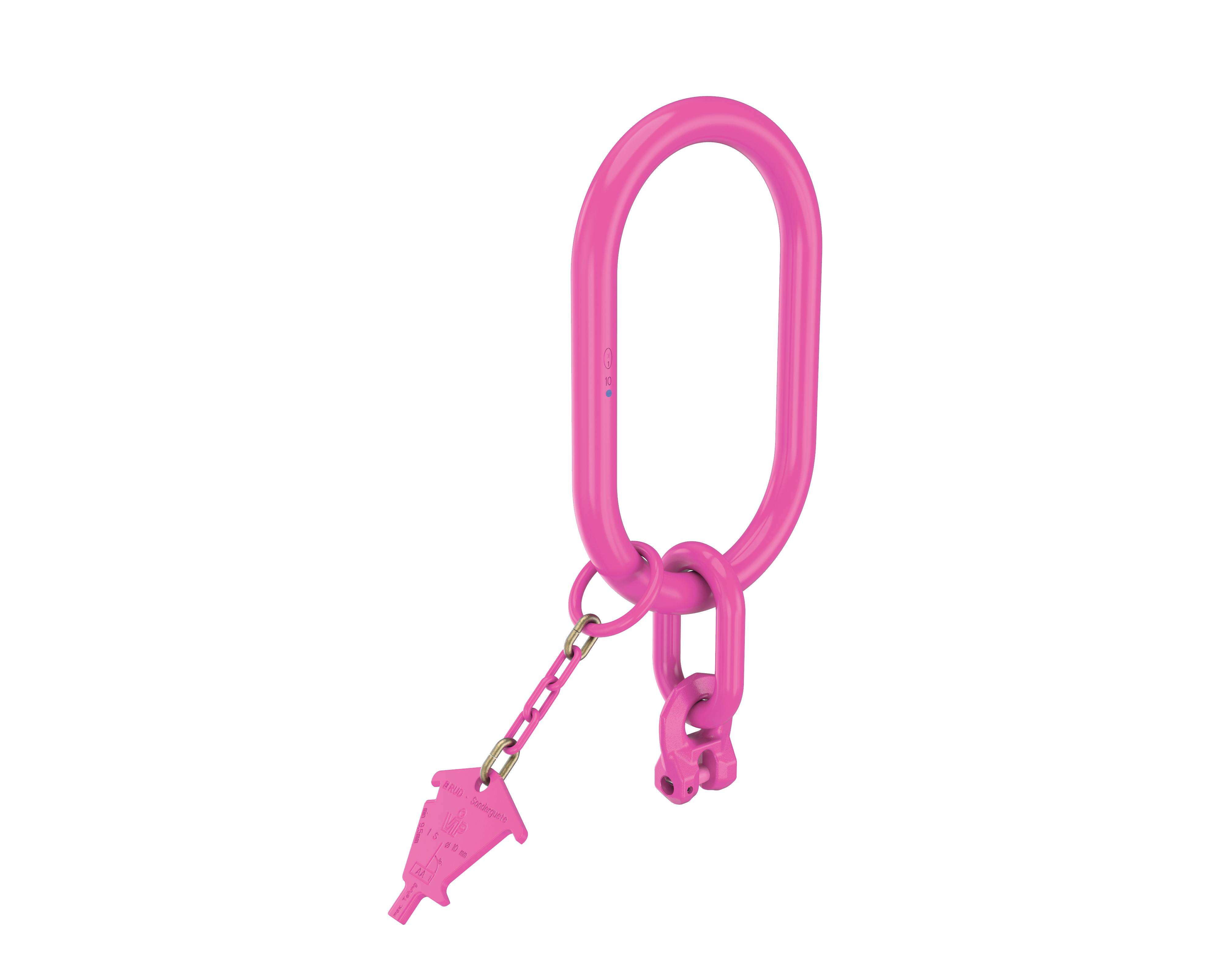

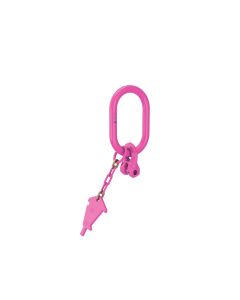

Die bewegliche Ringgabel der ICE- und VIP-Aufhängeköpfe sichert einen verwechslungsfreien Anschluss hinsichtlich Ketten-Durchmesser und Stranganzahl. Zusätzlich besitzt der Aufhängekopf einen Kennzeichnungsanhänger mit integrierter patentierter Kettenprüflehre.

Pink-Pulverbeschichtung

VIP- / ICE-Bauteile sind an ihrer VIP- / ICE-Pink-Pulverbeschichtung zu erkennen. Damit ist eine Verwechslung praktisch ausgeschlossen.

Wichtiger Hinweis:

RUD ICE- und VIP-Ketten (Güteklassen 12 und 10) dürfen nur mit RUD Zubehörteilen verbunden werden. RUD übernimmt keine Haftung für ICE- / VIP-Ketten und -Bauteile, die mit Fremdfabrikaten kombiniert werden. Betriebsanleitung bzw. Benutzerinfo beachten! Nur Original RUD Ersatzteile verwenden! Die DGUV empfiehlt: Kettengehänge der Güteklassen 12 (ICE) und 10 (VIP) dürfen nicht mit Ketten und Bauteilen von unterschiedlichen Herstellern verwendet werden.





RUD Anschlagmittel in VIP-Qualität

Innovation und Qualität made by RUD: Die hochdynamischen Ketten und Bauteile der RUD Produktlinie VIP stehen für eine bis zu 30 Prozent höhere Tragfähigkeit als die bis dahin höchste Güteklasse 8 (Grad 80). Und das bei gleichem Kettendurchmesser. So sind die VIP-Ketten ab 18 mm immer eine Nenndicke dünner – und dadurch um bis zu 50 Prozent leichter. Der geometrische Aufbau und die Toleranzen der VIP-Ketten sind denen der höheren Güteklasse angepasst. Das Ketten-Spektrum reicht von 4 bis 28 mm und von 0,63 t (MINI-Einstrang) bis 126 t (2 x MAXI-Doppelstrang).

RUD Anschlagmittel in Güteklasse 10 (VIP) - Die überzeugenden Vorteile:

  • Bis zu 30 % höhere Tragfähigkeit als Güteklasse 8 (Grad 80) bei gleichem Kettendurchmesser (Ø 16, 20, 22 und 28 mm in Güteklasse 10 (VIP) ersetzen Ø 18, 22, 26 und 32 mm in Güteklasse 8).

  • Spürbare Gewichtseinsparung – besseres Handling.

  • Dynamische Festigkeit deutlich über Standardwerten. Mindestlastspielzahl: > 20.000, bei einer Oberlast des 1,5-Fachen der VIP-Tragfähigkeit.

  • Hohe Zähigkeit durch spezialvergüteten CrNiMo-Edelstahl.

  • Kerbunempfindlichkeit und Wasserstoffversprödungsunempfindlichkeit wie Güteklasse 8.

  • Duplex-Oberflächenschutz: Vorbehandlung plus Pink-Pulverbeschichtung (auf Wunsch Superkorrosionsbeschichtung Corrud DS)

  • Längere Lebensdauer, da durch spezielles RUD Warmbehandlungsverfahren unempfindlicher gegenüber Abrieb und Beschädigungen

  • Fertigungs- und Losnummern sind in regelmäßigen Abständen in Kettenglieder eingestanzt – für lückenlosen Nachweis über die Fertigungs- und Prüfdaten

  • Immer mehr RUD VIP-Produkte verfügen über die wichtige DNVGL-Zulassung. Damit eignen sie sich optimal für den Einsatz im Marine- und Offshore-Bereich.

Unser Anspruch: höchste Qualität, beste Kundenorientierung.

Innovation, Perfektion und der Antrieb, Mehrwerte für Kunden zu schaffen: Das ist die Leidenschaft von RUD. Als technologische Ideenschmiede setzt das Unternehmen RUD mit ihren Anschlag- und Zurrmitteln immer wieder Maßstäbe bei Ladungssicherungs- und Hebetechnologien. Die Kettenproduktionsstätten gehören zu den modernsten ihrer Art. Hier arbeiten hoch qualifizierte Spezialisten, die sich nie mit dem Gegebenen zufriedengeben. Denn das Denken der Frima RUD ist auf die Erfüllung von Kundenbedürfnissen und maximalen Nutzen für den Anwender ausgerichtet. Die langfristige Partnerschaft mit ihren Kunden, deren Zufriedenheit und ihr Vertrauen stehen für das Unternehmen im Mittelpunkt.

RUD. Made in Germany

Alle RUD Produkte rund um das Heben und Bewegen von Lasten haben etwas Wichtiges gemeinsam: Sie werden in Deutschland entwickelt und gefertigt. In R&D-Allianzen mit Forschungsinstituten, Hochschulen, Lieferanten und Kunden. Mit viel Know-how, hoher Kreativität und modernster Technik. So entstehen Produkte und Lösungen in herausragender Materialqualität, hoher Robustheit und vorbildlicher Ergonomie. Kurz: Qualität made in Germany – made by RUD.

Ausgezeichnete Leistung

Zahlreiche Auszeichnungen belegen: Die Innovationskraft und die Leistungsstärke von RUD sind herausragend – in der Branche und darüber hinaus.
