RUD VIP-3-4-Strang-Sonderaufhängekopf VSAK 4

Artikelnummer	204311
Bezeichnung	für Kranhaken über dem Standardmaß

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

Kettendurchmesser in mm

B in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

- Aufhängekopf mit Sonderkennzeichen-Anhänger
- ein Prüfanhänger wird zusätzlich beigelegt!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

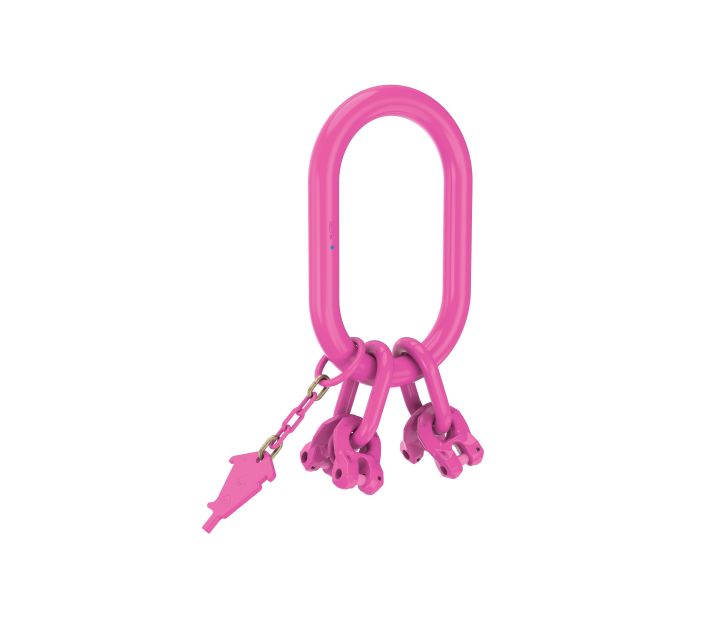

- Aufhängekopf mit eingeschweißter, allseitig beweglicher Ringgabel VRG, dadurch Zwangsanschluss für Ø-Kette und Strangzahl - Verbindungsbolzen und Sicherungsstift sind vormontiert - kompletter Kennzeichnungsanhänger mit integrierter Kettenprüflehre - gefertigt entsprechend DIN EN 1677-4 - die Aufhängeköpfe sind mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und können über die eindeutige Identifikationsnummer zugeordnet werden - die größere Abstufung der inneren Breite »B« des VSAK vermindert die Gefahr einer unzulässige Anwendung (DGUV-Regel 100-500) und Verschleiß am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken

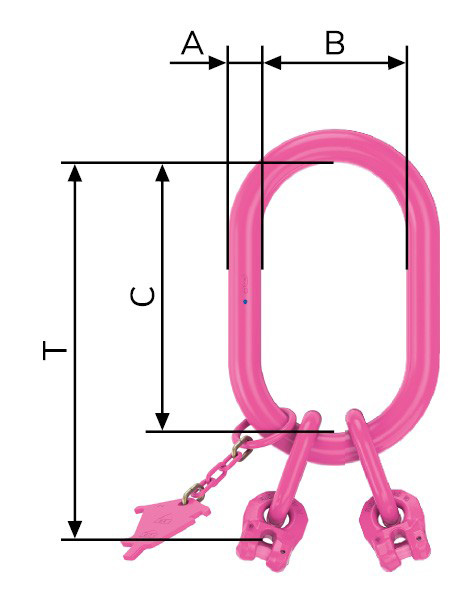

Name	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	B in mm	A in mm	C in mm	T in mm	Gewicht/Stk in kg
VSAK-4-6/140	3,15	2,25	6	140	22	260	342	3,19
VSAK-4-8/140	5,25	3,75	8	140	26	260	367	4,86
VSAK-4-10/140	8,4	6	10	140	32	260	391	7,99
VSAK-4-6/190	3,15	2,25	6	190	22	350	432	3,83
VSAK-4-8/190	5,25	3,75	8	190	26	350	457	5,9
VSAK-4-10/190	8,4	6	10	190	32	350	481	9,34
VSAK-4-13/190	14	10	13	190	36	350	523	14
VSAK-4-10/250	8,4	6	10	250	36	460	591	13,47
VSAK-4-13/250	14	10	13	250	40	460	634	18,95
VSAK-4-16/250	21,2	15	16	250	51	460	671	32,42
VSAK-4-20/250	33,6	24	20	250	54	460	754	48,36
VSAK-4-22/250	42	30	22	250	57	460	763	56,7

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	B in mm	Downloads	Angebot anfordern
VSAK-4-6/140	7100748	3,15	2,25	6	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-8/140	7100749	5,25	3,75	8	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-10/140	7100750	8,4	6	10	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-6/190	7100751	3,15	2,25	6	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-8/190	7100752	5,25	3,75	8	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-10/190	7100753	8,4	6	10	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-13/190	7100754	14	10	13	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-10/250	7100755	8,4	6	10	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-13/250	7100756	14	10	13	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-16/250	7100757	21,2	15	16	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-20/250	7993210	33,6	24	20	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VSAK-4-22/250	7993211	42	30	22	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
