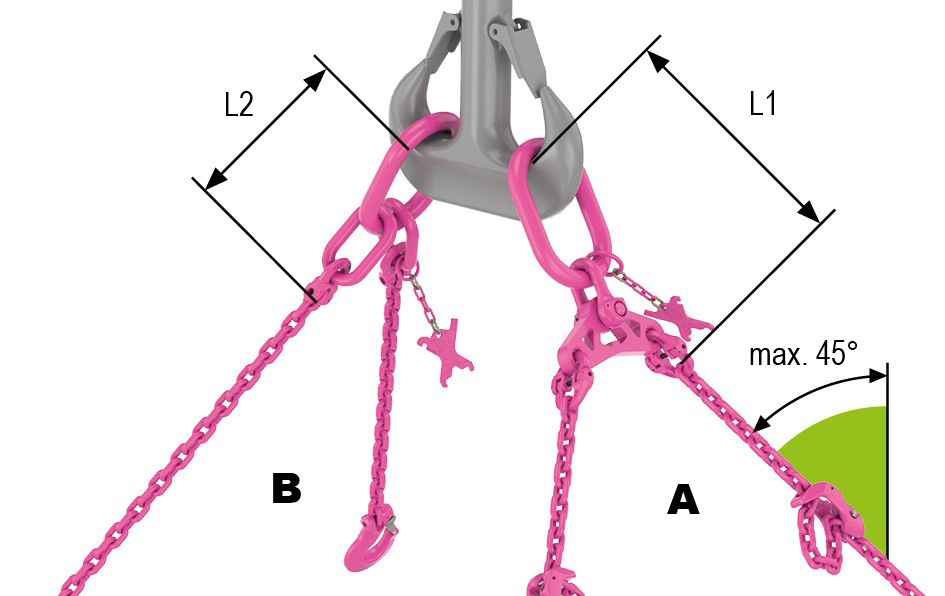

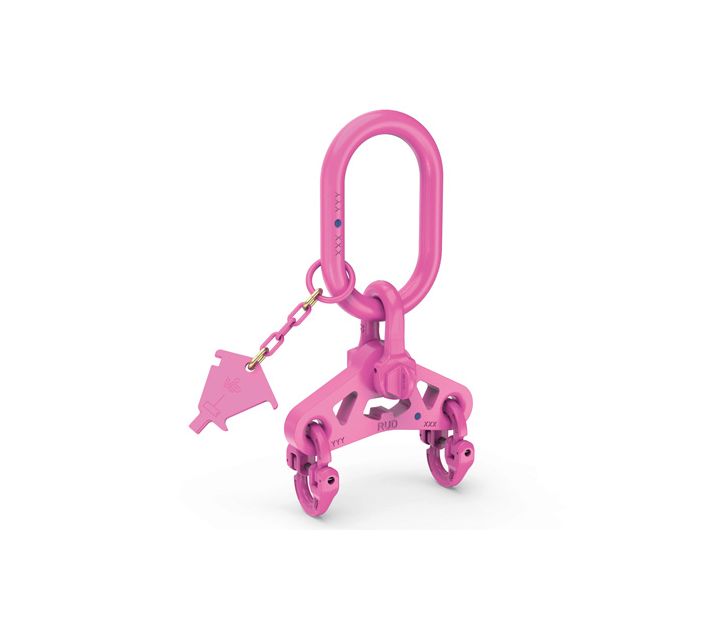

- VIP-Wippenkopf für Gehänge mit VIP-Wippen. Beim Einsatz von zwei 2-Strang-Gehängen, wobei ein Gehänge mit einer Wippe (VWK-2S) versehen ist, beide im Kranhaken eingehängt, kann bei symmetrischer Lastverteilung mit bis zu 4 tragenden Kettensträngen gerechnet werden (DGUV Regel 100-500)
- Dadurch erhöhte Tragfähigkeit!
- Achtung: dies gilt nur bis max. 45° Neigungswinkel
| Name |
Kettendurchmesser in mm |
Anschluss oben |
Anschluss unten |
Teilung Wippenkopf L1 in mm |
VAK und VA Glied in mm |
Gewicht/Stk in kg |
| VWK-2S-6 |
6 |
VV-SCH10 (4t) |
VVS 6 |
276 |
18 x 75 x 135 |
1,95 |
| VWK-2S-8 |
8 |
VV-SCH 13 (6,7t) |
VVS 8 |
343 |
22 x 90 x 160 |
4 |
| VWK-2S-10 |
10 |
VV-SCH 16 (10t) |
VVS 10 |
403 |
26 x 100 x 180 |
7,35 |
| VWK-2S-13 |
13 |
VC-SCH 4,0 (14t) |
VVS 13 |
475 |
32 x 110 x 200 |
13,42 |
| VWK-2S-16 |
16 |
VC-SCH 5,0 (22,4t) |
VVS 16 |
599 |
36 x 140 x 260 |
23,53 |
| VWK-2S-20 |
20 |
VC-SCH 6,0 (31,5t) |
VVS 20 |
717 |
51 x 190 x 350 |
35,33 |
| VWK-2S-22 |
22 |
Schäkel (40t) |
VVS 22 |
823 |
51 x 190 x 350 |
49,98 |
