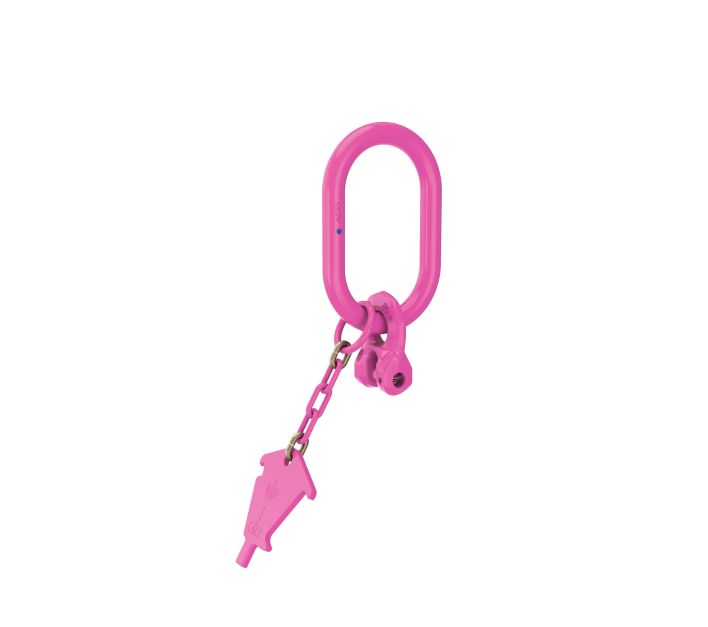

RUD VIP-Aufhängekopf 1-Strang VAK 1

Artikelnummer	204306
Bezeichnung	für Standardhaken

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- gefertigt entsprechend DIN EN 1677-4 - Aufhängekopf mit eingeschweißter, allseitig beweglicher Ringgabel VRG, dadurch Zwangsanschluss für Ø-Kette und Strangzahl - kompletter Kennzeichnungsanhänger mit integrierter Kettenprüflehre - Verbindungsbolzen und Sicherungsstift sind vormontiert - Maße entsprechend Aufhängeglied Form A nach DIN 5688 - VIP-Aufhängekopf ist mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und kann über die eindeutige Identifikationsnummer zugeordnet werden

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	T in mm	verwendbar bis Kranhaken VAK 1	Gewicht/Stk in kg
VIP-Aufhängekopf 1-Strang	1,5	6	13	60	110	138	2,5	0,54
VIP-Aufhängekopf 1-Strang	2,5	8	16	60	110	147	2,5	0,9
VIP-Aufhängekopf 1-Strang	4	10	18	75	135	181	5	1,44
VIP-Aufhängekopf 1-Strang	6,7	13	22	90	160	218	6	2,68
VIP-Aufhängekopf 1-Strang	10	16	26	100	180	250	8	4,35
VIP-Aufhängekopf 1-Strang	16	20	40	180	340	434	25	14,74
VIP-Aufhängekopf 1-Strang	20	22	45	180	340	434	25	17,99
VIP-Aufhängekopf 1-Strang	31,5	28	100	250	280	360	40+50	64,3

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VIP-Aufhängekopf 1-Strang	7100681	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7100682	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7100683	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7100684	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7100685	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7104089	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7100686	20	22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Aufhängekopf 1-Strang	7900642	31,5	28	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
