Schäkel kommen in der Regel zum Einsatz, wenn das Anschlagmittel (Anschlagseil, Anschlagkette, Rundschlinge oder Hebeband) mit der zu hebenden Last bzw. einem Anschlagpunkt verbunden werden muss. Durch die Verwendung eines Schäkels wird das Auswechseln eines beschädigten Anschlagmittels erleichtert. In unserem Angebot finden SIe qualitative Schäkel aus Stahl und Edelstahl von ausgesuchten Lieferanten.

Schäkel

Artikel 25-36 von 38

Absteigend sortieren
pro Seite

Schäkel: hochwertige Verbindungselemente für Anschlagmittel bis WLL 1.250 t

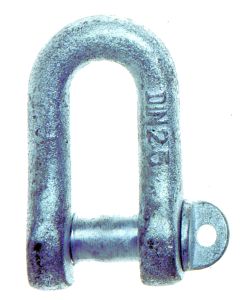

Schäkel: Ein Schäkel ist ein U-förmiges Verbindungselement aus Stahl oder Edelstahl mit gesichertem Bolzen. Er verbindet Anschlagmittel wie Seile, Ketten oder Rundschlingen mit der Last oder einem Anschlagpunkt und ermöglicht das schnelle Auswechseln beschädigter Komponenten.

Schäkel kommen zum Einsatz, wenn ein Anschlagseil, eine Anschlagkette, eine Rundschlinge oder ein Hebeband mit der zu hebenden Last oder einem Anschlagpunkt verbunden werden muss. Unser Sortiment umfasst Stahl- und Edelstahlausführungen in Tragfähigkeiten von 0,16 t bis 1.250 t von Green Pin®, Crosby® und mehr.

Schäkel-Formen: gerade und geschweifte Ausführungen

Das Wichtigste auf einen Blick

  • Gerade Schäkel: symmetrische D-Form, schlanke Bauhöhe, ideal für gerade Zugrichtung
  • Geschweifte Schäkel: breiter Omega-Bügel, nimmt mehrsträngige Anschlagmittel auf
  • Augbolzen-Sicherung: schnell zu öffnen, für häufigen Wechsel geeignet
  • Mutter-Splint-Sicherung: dauerhaft gesichert bei langen Lasteinsätzen

Die Form des Schäkels bestimmt, wie die Last in das Verbindungselement eingeleitet wird. Gerade Schäkel besitzen einen symmetrischen, schlanken Bügel. Sie eignen sich für Zugrichtungen entlang der Schäkelachse. Geschweifte Schäkel, auch Omega-Schäkel genannt, haben einen breiteren Bügel. Dieser nimmt mehrere Stränge oder breite Anschlagmittel wie Rundschlingen problemlos auf. Bei schrägem Lastangriff bleibt das Bauteil sauber belastet.

Die Sicherung des Bolzens unterscheidet zwei Bauarten. Schäkel mit Augbolzen werden von Hand verschraubt. Sie sind für häufige Montage- und Demontagevorgänge gedacht. Schäkel mit Mutter, Bolzen und Splint sichern die Verbindung dauerhaft. Diese Ausführung ist die richtige Wahl, wenn die Verbindung über längere Zeit unter Last bleibt. Beide Varianten sind in unterschiedlicher Größe lieferbar, vom Kleinst-Schäkel bis zum Schwerlastmodell.

Schäkel sind keine universellen Verbindungselemente für jede Situation. Als reine Zug-Verbindung sind sie nicht für dauerhaften Querlastbetrieb ausgelegt. Wer Lasten seitlich abspannen oder in mehreren Richtungen gleichzeitig belasten möchte, benötigt dafür ausgelegte Komponenten wie drehbare Anschlagpunkte.



Auswahl nach WLL, Material und Norm

Das Wichtigste auf einen Blick

  • WLL (Working Load Limit): maximal zulässige Arbeitslast unter Normbedingungen
  • Sicherheitsfaktor: mindestens 4-fach, bei hochfesten Ausführungen 6-fach (DIN EN 13889)
  • Stahl verzinkt, GK 8: für Industrie, Hebetechnik, Bau
  • Edelstahl A4 (AISI 316): für Marine, Chemie, Lebensmittel
  • Drei Filterkriterien: Tragfähigkeit, Bolzendurchmesser, innere Weite

Die Tragfähigkeit eines Verbindungselements wird als WLL (Working Load Limit) angegeben. WLL bezeichnet die maximal zulässige Arbeitslast unter normalen Einsatzbedingungen. Schäkel werden mit einem mindestens vierfachen Sicherheitsfaktor gegen den Bruch ausgelegt. Bei hochfesten Ausführungen liegt der Faktor laut DIN EN 13889 bei sechs.

DIN EN 13889 regelt geschmiedete Verbindungselemente für allgemeine Hebezwecke. DIN 82101 gilt ergänzend für maritime Anwendungen. Der WLL-Wert ist auf dem Bügel jedes geprüften Bauteils eingeprägt — das erleichtert die Überprüfung vor dem Einsatz.

Bei der Materialauswahl gilt: Verzinkter Stahl in Güteklasse 8 deckt die Mehrheit industrieller Anwendungen ab. Edelstahl A4 (AISI 316) ist die Wahl bei Salzwasserkontakt, Chemieeinsatz oder Lebensmittelhygiene. Für Ihre sachgerechte Auswahl entscheidend sind drei Filterkriterien: Tragfähigkeit, Bolzendurchmesser und innere Weite. Die innere Weite muss zur Geometrie des Anschlagmittels und des Anschlagpunkts passen. Der Bolzen darf nicht klemmen.



Material Einsatzbereich WLL-Spanne
Stahl verzinkt, GK 8 Industrie, Hebetechnik, Bau 0,33 t – 85 t
Edelstahl A4 (AISI 316) Marine, Chemie, Lebensmittel 0,16 t – 12 t
Hochfester Schwerlaststahl Schwerlast, Offshore, Anlagenbau 125 t – 1.250 t



Prüfung, Verschleiß und Grenzen: Sicherheit im laufenden Betrieb

Das Wichtigste auf einen Blick

  • Regelmäßige Sichtprüfung vor jedem Einsatz: Bolzen, Bügel, Kennzeichnung
  • Ablegereife bei Rissen, Verformungen, Kerben oder unleserlicher WLL-Kennzeichnung
  • Überlastung vermeiden: WLL gilt nur bei gerader Zugrichtung, nicht bei Querlast

Prüfpflicht für Anschlagmittel: gemäß DGUV Regel 100-500, Kapitel 2.8, mindestens jährlich

Verbindungselemente in der Hebetechnik unterliegen einer gesetzlichen Prüfpflicht. Gemäß DGUV Regel 100-500 (Kapitel 2.8) müssen Anschlagmittel mindestens einmal jährlich durch eine befähigte Person geprüft werden. Typische Fehler im Betrieb: Der Bolzen wird nicht vollständig eingeschraubt, der Splint fehlt oder die WLL-Prägung ist durch Korrosion unleserlich geworden.

Schäkel müssen außer Betrieb genommen werden, sobald sichtbare Risse, bleibende Verformungen, Kerben im Bügel oder eine beschädigte Gewindesicherung vorliegen. Auch eine unleserliche WLL-Kennzeichnung ist ein Ablege-Kriterium. Ein verformter Schäkel gibt keinen Hinweis mehr auf seine tatsächliche Resttragfähigkeit und darf nicht weiter eingesetzt werden.

Wichtiger Hinweis: Die Last darf nie quer am Bolzen angreifen. Querlastbetrieb reduziert die tatsächliche Tragfähigkeit erheblich und kann ohne sichtbare Vorwarnung zum Versagen führen. Schäkel sind für axialen Zug ausgelegt — nicht als Umlenkpunkt unter Winkellast.

Erfahrungsgemäß werden Verbindungselemente im Offshore- und Kranbetrieb häufiger überlastet als im stationären Industriebetrieb, weil Anschlagwinkel unter Zeitdruck nicht konsequent eingehalten werden. Sobald ein Anschlagmittel schräg im Schäkel hängt, sinkt die zulässige Last. Das Datenblatt des jeweiligen Produkts gibt Abminderungsfaktoren für Schrägzug an.

Hochwertige Schäkel für Anschlag- und Hebetechnik bei Seilerei Voigt

Für sichere Anschlag- und Verbindungstechnik setzt Seilerei Voigt auf zertifizierte Markenqualität und bewährte Industriestandards. Mit dem umfassenden Portfolio von Green Pin® bieten wir Premium-Schäkel für Standard- bis Schwerlastanwendungen — darunter die bewährten Serien SC (Schraubbolzen), BN (Sicherheitsbolzen mit Mutter und Splint), FN sowie BigMouth® mit extra großer Maulweite. Erhältlich in gerader und geschweifter Ausführung sowie als kältefeste Polar-Variante für extreme Einsatzbedingungen. Ergänzt wird das Sortiment durch genormte DIN-Schäkel, Spezialausführungen für die Veranstaltungstechnik sowie korrosionsbeständige Edelstahlschäkel (NIRO).

Im Schwerlastbereich erreichen wir Tragfähigkeiten bis 1.250 t. Diese werden durch Schwerlastverbindungselemente der Güteklasse 8 mit Sicherheitsbolzen abgedeckt. Für besonders breite Lastaufnahmen führen wir den Weitmaul-Schäkel in geschweifter Ausführung. Ergänzend führen wir Spannschrauben und Haken sowie das gesamte Spektrum an Anschlagpunkten.

Sie haben spezielle Anforderungen an Tragfähigkeit (WLL), Bolzendurchmesser, lichter Weite oder Material? Fragen zur passenden Auswahl beantwortet Fachberater unter 034243/30224 oder per E-Mail.

Anschlagmittel-Übersicht ansehen



Häufige Fragen rund um Schäkel

Was ist ein Schäkel?

Ein Schäkel ist ein U-förmiges Verbindungselement aus Stahl oder Edelstahl mit gesichertem Bolzen. Er verbindet Anschlagmittel wie Seile, Ketten, Rundschlingen oder Hebebänder mit der Last oder einem Anschlagpunkt. Der Bolzen wird durch die Öffnung geführt und über Augbolzen oder Mutter-Splint gesichert.

Was bedeutet WLL bei Schäkeln?

WLL steht für Working Load Limit und bezeichnet die maximal zulässige Arbeitslast unter Normbedingungen. Laut DIN EN 13889 liegt der Sicherheitsfaktor hochfester Verbindungselemente beim Sechsfachen der WLL. Die Kennzahl ist auf dem Bügel jedes geprüften Exemplars eingeprägt.

Wann verwendet man gerade und wann geschweifte Schäkel?

Gerade Schäkel sind für Zug entlang der Achse ausgelegt — für einstrangige Anschlagmittel mit gerader Lasteinleitung. Geschweifte Schäkel sind die richtige Wahl, sobald mehrere Stränge zusammengeführt werden oder breite Anschlagmittel wie Rundschlingen aufgenommen werden müssen.

Wie befestigt man einen Schäkel richtig?

Der Bolzen wird durch beide Schäkelaugen geführt und vollständig eingeschraubt oder mit Mutter und Splint gesichert. Bei Augbolzen-Ausführungen zieht der Anwender den Bolzen handfest an. Bei Mutter-Splint-Ausführungen wird die Mutter mit passendem Drehmoment angezogen und der Splint aufgespreizt. Die Last darf nie quer am Bolzen angreifen.

Welche Norm regelt Schäkel für die Hebetechnik?

Geschmiedete Verbindungselemente für allgemeine Hebezwecke sind in DIN EN 13889 geregelt. Für maritime Anwendungen gilt zusätzlich DIN 82101. Verbindungselemente der Güteklasse 8 erfüllen die Anforderungen für höchste Beanspruchung im Industrie- und Offshore-Bereich. Die Prüfpflicht im Betrieb regelt DGUV Regel 100-500, Kapitel 2.8.

Wann muss ein Schäkel ausgemustert werden?

Ein Verbindungselement muss außer Betrieb genommen werden, sobald sichtbare Risse, bleibende Verformungen, Kerben im Bügel oder eine beschädigte Gewindesicherung vorliegen. Auch eine unleserliche WLL-Kennzeichnung ist ein Ablege-Kriterium. Für Anschlagmittel gilt gemäß DGUV Regel 100-500 eine mindestens jährliche Prüfung durch eine befähigte Person.

Montage Schäkel

Seitliche Belastungen:

Seitliche Belastungen sollten vermieden werden, da das Produkt nicht für diese Zwecke entworfen wurde. Falls seitliche Belastungen nicht vermieden werden können, muss die WLL des Schäkels reduziert werden.

Belastung Schäkel



Dieses Schaubild gilt bspw. für alle Green Pin®-Schäkel mit Ausnahme von ROV-Schäkeln (P-5363 und P-5367). Diese Schäkel sind nur für geradlinige Anwendungen bestimmt. Dieses Schaubild gilt nicht für Green Pin® Sling-Schäkel (P-6033 und P-6013) sowie Green Pin Power Sling®-Schäkel (P-6043). Die Belastung in einer Flucht zur Mittelachse des Schäkelkörpers beansprucht den Bolzen in einem Winkel von 90° Grad (bezogen auf die Mittelachse des Bolzens). Die Belastungswinkel in der Tabelle sind die abweichenden Winkel von einer Belastung entlang der Mittelachse des Schäkelkörpers. Wenn Sie einen Schäkel in Verbindung mit mehreren Strängen benutzen, sollten Sie sorgfältig auf den Winkel zwischen den Strängen achten. Vergrößert sich dieser Winkel, so erhöht sich die Belastung auf jeden einzelnen Strang und dementsprechend an jedem anhängenden Schäkel.

seitliche Belastung SchäkelSchäkel und Haken

Wenn ein Schäkel verwendet wird, um zwei Stränge mit dem Haken einer Hebeeinrichtung zu verbinden, muss ein geschweifter Schäkel verwendet werden. Die Gehänge müssen am Schäkelkörper befestigt und der Schäkelbolzen im Haken positioniert werden. Der Winkel zwischen den Strängen darf 120° nicht überschreiten. Bei symmetrisch angehängter Last kann der Schäkel mit maximal angegebener WLL belastet werden. Um eine exzentrische Belastung des Schäkels zu vermeiden, kann ein loses Zwischenstück auf beiden Seiten des Schäkelbolzens angebracht werden. Versuchen Sie nicht, die Öffnung des Schäkels zu verkleinern, indem Sie an den Innenseiten der Schäkelaugen Scheiben oder andere Zwischenstücke anschweißen oder die Öffnung kleiner biegen, da dies einen negativen Einfluss auf die mechanischen Eigenschaften des Schäkels hat. Wenn ein Schäkel zur Sicherung des obersten Blocks aus einer Reihe von Seilblöcken benutzt wird, so erhöht sich die Belastung des Schäkels um den Wert der entstehenden Zugbelastung beim Heben. Vermeiden Sie Anwendungen, bei denen sich der Schäkelbolzen aufgrund von Bewegungen (z.B. der Last oder des Seils) drehen und dabei möglicherweise herausschrauben könnte. Wenn eine Bewegung der Last nicht vermieden werden kann oder wenn der Schäkel für einen längeren Zeitraum eingebaut werden soll oder eine maximale Bolzensicherheit erforderlich ist, verwenden Sie einen Schäkel mit einem Sicherheitsbolzen,
Mutter und Splintbolzen.

Benutzung Schäkel

Schäkel sollten nicht in säurehaltige Lösungen getaucht oder säurehaltigen Dämpfen oder Chemikalien ausgesetzt werden, da diese potentiell schädlich für den Schäkel sein können.



Punktbelastungen:

Schäkel werden in Hebeanlagen und statischen Systemen als auswechselbares Verbindungsglied verwendet, um Drahtseile, Ketten oder sonstige Beschläge zu verbinden. In der Regel hat die tragende Komponente, die mit dem Schäkel verbunden ist, eine runde Form. Die punktuelle Belastung von Schäkeln während Hebevorgängen ist erlaubt, jedoch muss der Mindestdurchmesser der abgerundeten, anzuhebenden Komponente gleich oder größer als der Durchmesser des Schäkelbügels sein. Die Maximallast der Konfiguration ist durch die Komponente mit der niedrigsten WLL beschränkt. Eine Vergrößerung der Kontaktfläche durch Verwendung größerer Durchmesser und/oder Bügelbeschläge kann von Vorteil sein. Scharfe Kanten sollten vermieden werden. Green Pin®-Schäkel können bspw. auch in den untenstehenden Konfigurationen verwendet werden. Die Maximallast der Konfiguration ist durch die Komponente mit der niedrigsten WLL beschränkt.

Punktbelastung Schäkel

Die Krone eines Green Pin® Sling-Schäkels ist breiter als die eines Standardschäkels, wodurch eine größere Auflagefläche zur Verfügung steht. Dadurch erhöht sich die Lebensdauer des Gehänges. Green Pin® Sling-Schäkel können auch in den untenstehenden Konfigurationen verwendet werden. Die Maximallast der Konfiguration ist durch die Komponente mit der niedrigsten WLL beschränkt.

Punktbelastung Sling Schäkel

Bolzen-Bolzen-Konfiguration: Wenn sich die Schäkelaugen berühren und somit die Bolzen die Last nicht richtig tragen, darf die Konfiguration nicht verwendet werden.

Bolzen Bolzen Schäkel

Bügel-Bolzen-Konfiguration: Wenn der Schäkelkörper des inneren Schäkels die Schäkelaugen des äußeren Schäkels und somit Körper und Bolzen nicht richtig tragen, darf die Konfiguration nicht verwendet werden.
