Theaterschäkel

Artikelnummer 222104-110000
Bezeichnung Tragfähigkeit: 0,33 t - 8,5 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

weitere Produktvarianten: Schäkel geschweift mit Splint

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

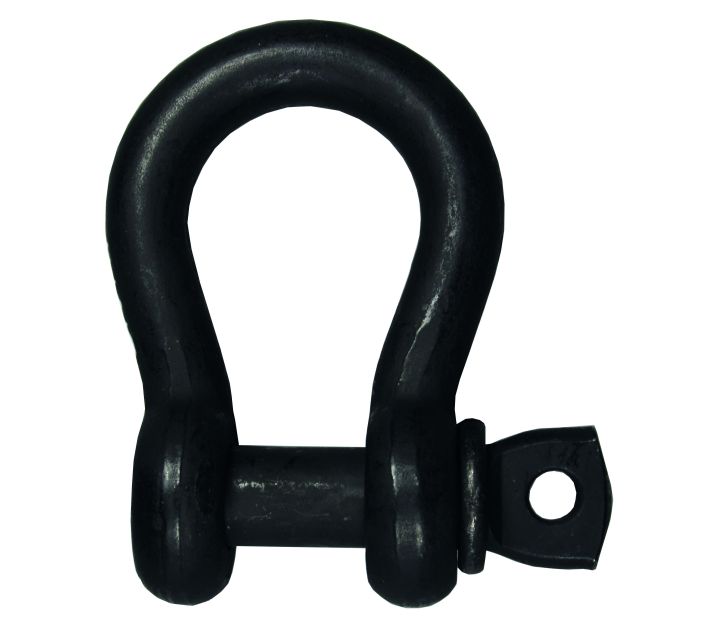

Dieser Schäkel wurde speziell für den Einsatz in Theatern und anderen Veranstaltungsorten entwickelt. Aufgrund seiner matt schwarzen Oberfläche zeigt der Theater Schäkel keinen Glanz oder Lichtreflexe und lenkt daher nicht von der Bühnenperformance ab. Der Schraubbolzen ermöglicht eine schnelle (De-) Montage, wodurch der Schäkel perfekt für Anwendungen geeignet ist, bei denen die Montage und Demontage relativ häufig erfolgt. - Material: Bügel und Bolzen aus hochfestem Stahl - Güteklasse 6 - vergütet - Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL - Normen: EN 13889 - erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Typ IVA Class 2, Grad A - Oberflächenbehandlung: matt schwarz - Temperatureinsatzbereich: -40°C bis 200°C - Auf Anfrage und Berechnung möglich: Zertifikate : 2.1 - 2.2 - 3.1 - MTCa - CE

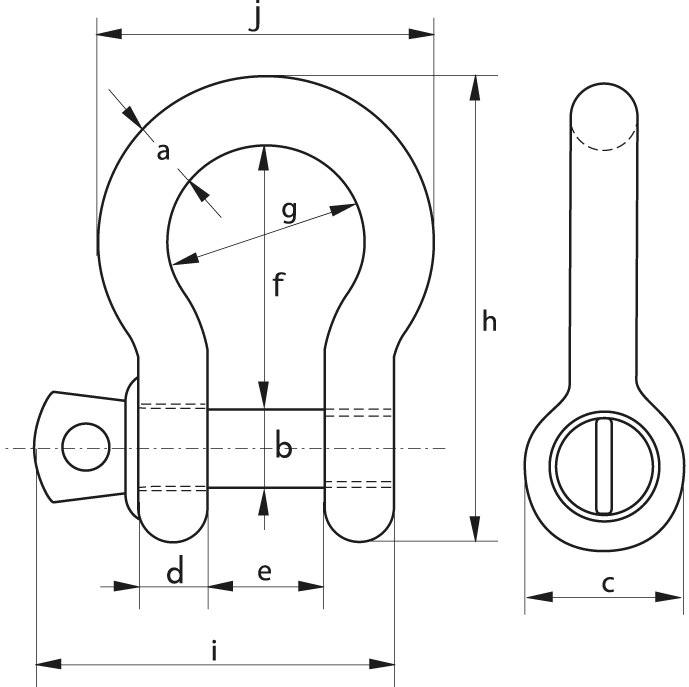

Name WLL in t Augendurchmesser c in mm äußere Weite j in mm Bolzendurchmesser b in mm Bolzenlänge i in mm Bügeldurchmesser a in mm innere Länge f in mm innere Weite e in mm Länge h in mm Stärke Auge d in mm Weite Bügel g in mm Gewicht pro Stück in kg
Theaterschäkel - 0.33 t 0,33 12 26 6 29.5 5 22 9.5 36 5 16 0.02
Theaterschäkel - 0.5 t 0,5 16.5 34 8 38 7 29 12 48.5 7 20 0.05
Theaterschäkel - 0.75 t 0,75 20 40 10 46.5 9 32 13.5 56 9 22 0.1
Theaterschäkel - 1 t 1 22.5 46 11 54 10 36.5 17 63.5 10 26 0.14
Theaterschäkel - 1.5 t 1,5 16.5 51 13 59.5 11 43 19 74 11 29 0.19
Theaterschäkel - 2 t 2 34 58 16 73 13.5 51 22 89 13 32 0.36
Theaterschäkel - 3.25 t 3,25 40 75 19 89 16 64 27 110 16 43 0.63
Theaterschäkel - 4.75 t 4,75 46 89 22 103 19 76 31 129 19 51 1.01
Theaterschäkel - 6.5 t 6,5 52 102 25 119 22 83 36 144 22 58 1.5
Theaterschäkel - 8.5 t 8,5 59 118 70 137 25 95 43 164 25 68 2.21

Name Artikelnr. WLL in t Downloads Angebot anfordern
Theaterschäkel - 0.33 t 222104-110033 0,33
Theaterschäkel - 0.5 t 222104-110050 0,5
Theaterschäkel - 0.75 t 222104-110075 0,75
Theaterschäkel - 1 t 222104-110100 1
Theaterschäkel - 1.5 t 222104-110150 1,5
Theaterschäkel - 2 t 222104-110200 2
Theaterschäkel - 3.25 t 222104-110325 3,25
Theaterschäkel - 4.75 t 222104-110475 4,75
Theaterschäkel - 6.5 t 222104-110650 6,5
Theaterschäkel - 8.5 t 222104-110850 8,5
