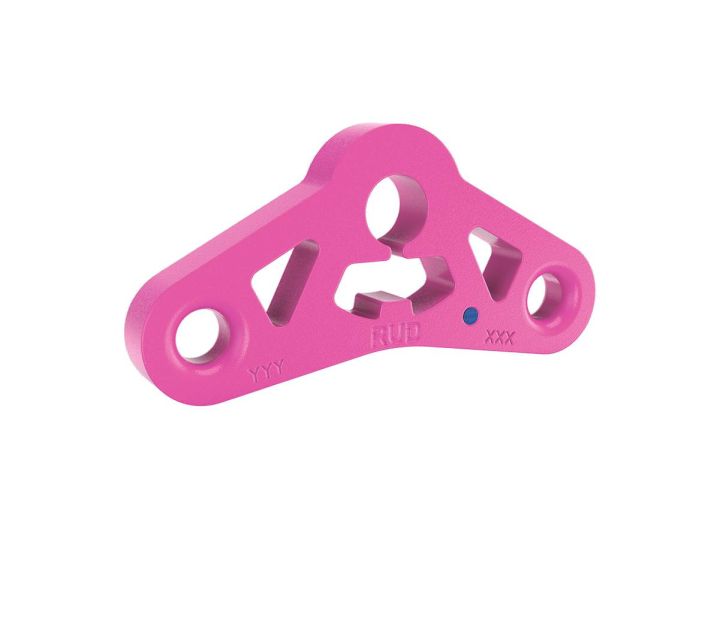

VIP-Wippen werden in 4-Strang-Gehänge (2x2-Strang) eingebaut, um eine gleichmäßige Lastverteilung auf alle 4 Stränge zu erreíchen. Hierbei werden Längentoleranzen in den einzelnen Kettensträngen durch Neigung der VIP-Wippe ausgeglichen. Mit 4 tragenden Strängen kann gerechnet werden, wenn folgende Kriterien erfüllt werden (DGUV-Regel 100-500):
- zwei Stück 2-Strang-Gehänge, davon ein Gehänge mit Wippe
- beide Gehänge werden in einem Kranhaken eingehängt (Einfach- oder Doppelkranhaken)
- symmetrische Lastverteilung - Neigungswinkel ß bis maximal 45°
- leichte Erkennung des Grenz-Schrägstellungswinkels von 10° durch spezielle Formgebung an der Unterseite der Wippe
| Name |
Kettendurchmesser in mm |
Tragfähigkeit Stränge 0 bis 45 Grad in t |
Tragfähigkeit Stränge 0 Grad parallel in t |

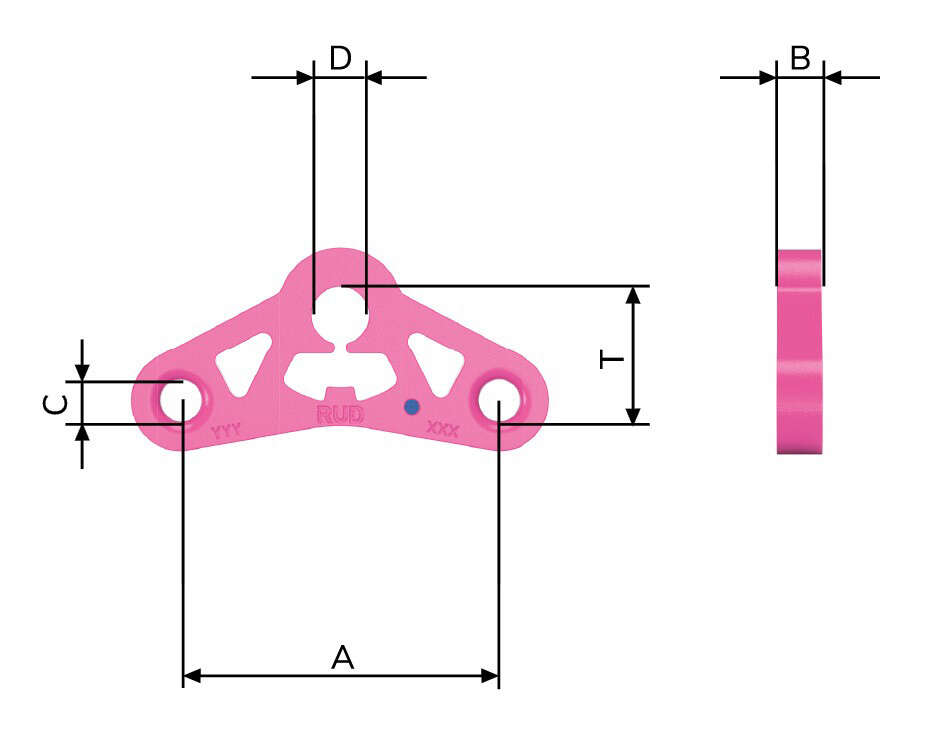

A in mm |
B in mm |
C in mm |
D in mm |
T in mm |
Gewicht/Stk in kg |
| VW-6 |
6 |
2,12 |
3 |
110 |
15 |
14 |
21 |
46 |
0,49 |
| VW-8 |
8 |
3,5 |
5 |
150 |
20 |
18 |
26 |
59 |
1,16 |
| VW-10 |
10 |
5,6 |
8 |
180 |
25 |
23 |
32 |
76 |
2,2 |
| VW-13 |
13 |
9,4 |
13,4 |
240 |
30 |
28 |
38 |
91 |
4,37 |
| VW-16 |
16 |
14 |
20 |
300 |
35 |
32 |
41 |
120 |
8,8 |
| VW-20 |
20 |
22,4 |
32 |
300 |
40 |
40 |
54 |
129 |
10,74 |
| VW-22 |
22 |
28 |
40 |
350 |
45 |
46 |
54 |
150 |
15,39 |
| VW-28 |
28 |
45 |
63 |
450 |
50 |
60 |
90 |
180 |
35,29 |
