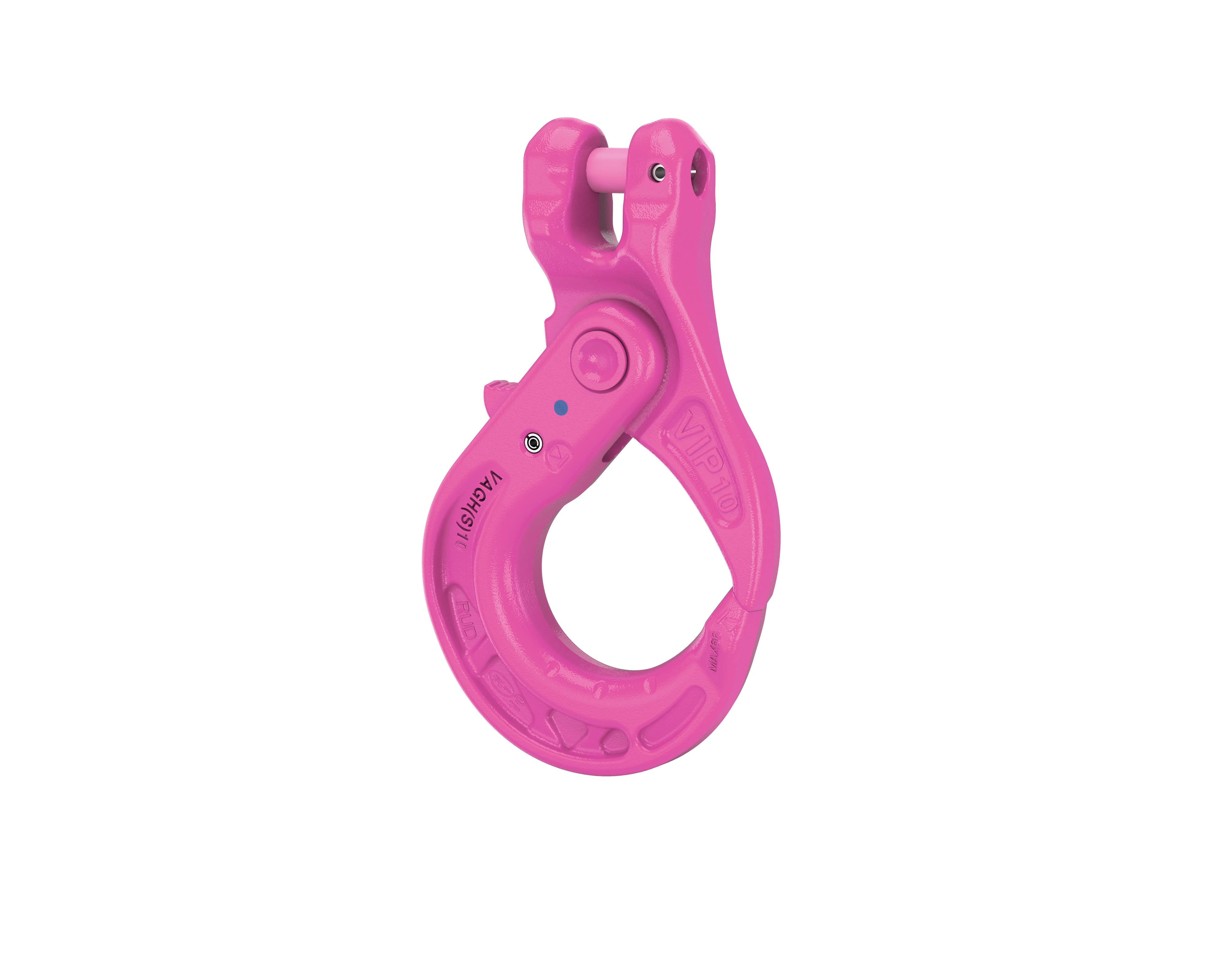

RUD VIP-Automatik-Gabelkopfhaken VAGH(S)

Artikelnummer	204319

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- gewichtsoptimiert durch innovative Strukturbauweise - ergonomisch gestalteter Verriegelungshebel, bedienungsfreundlich und mit Antirutschoberfläche - keine Quetschgefahr - Verschleißrippen, die das erste Kettenglied schützen - verdickte Hakenspitze, verhindert gefährliche Hakenspitzenbelastung - bewährte Markierungspunkte für Überprüfung der Maulweite

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
VIP-Automatik-Gabelkopfhaken	2,5	8	40	30	27	28	97	44	121	1.09
VIP-Automatik-Gabelkopfhaken	4	10	49	37	30	31	107	48	135	1.51
VIP-Automatik-Gabelkopfhaken	6,7	13	61	48	36	40	133	61	169	2.9

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VIP-Automatik-Gabelkopfhaken	7900046	2,5	8	CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Automatik-Gabelkopfhaken	7900047	4	10	CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Automatik-Gabelkopfhaken	7900048	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
