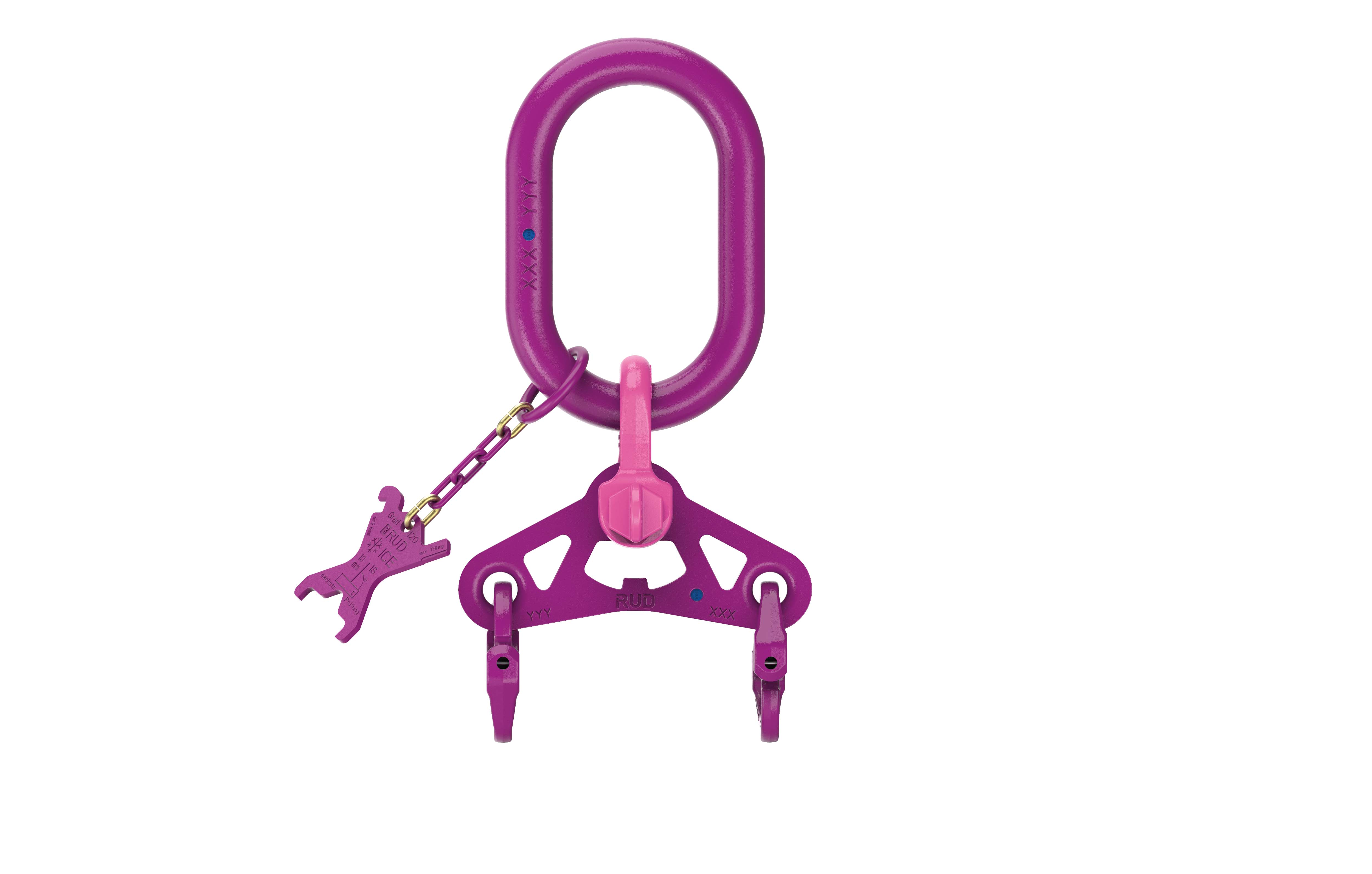

RUD ICE-Wippenkopf IWK-2S

Artikelnummer	204222

Betriebsanleitung CAD Dateien

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Beim Einsatz von zwei 2-Strang-Gehängen, wobei ein Gehänge mit einer Wippe (IWK-2S) versehen ist, beide im Kranhaken eingehängt, kann bei symmetrischer Lastverteilung mit bis zu 4 tragenden Kettensträngen gerechnet werden (DGUV Regel 100-500). Dadurch erhöhte Tragfähigkeit. - Achtung: dies gilt nur bis max. 45° Neigungswinkel. - Betriebsanleitung beachten! - Detailinformationen zum Einsatz von Wippen finden Sie in der Betriebsanleitung

Name	Kettendurchmesser in mm	Anschluss oben	Anschluss unten	IAK und IA Glied in mm	Teilung Wippenkopf L1 in mm	Gewicht/Stk in kg
ICE-Wippenkopf	6	VV-SCH10 (4t)	IVS 6	18x90x160	301	2.33
ICE-Wippenkopf	8	VV-SCH13 (6.7t)	IVS 8	26x100x180	363	5.4
ICE-Wippenkopf	10	VV-SCH16 (10t)	IVS 10	32x110x200	423	9.99
ICE-Wippenkopf	13	VV-SCH5.0 (22.4t)	IVS 13	36x140x260	555	17.5
ICE-Wippenkopf	16	VV-SCH 6.0 (31.5t)	IVS 16	46x190x350	698	37.54

Varianten

Name	Artikelnr.	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-Wippenkopf	7904654	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Wippenkopf	7904655	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Wippenkopf	7904656	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Wippenkopf	7904657	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Wippenkopf	7904658	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
