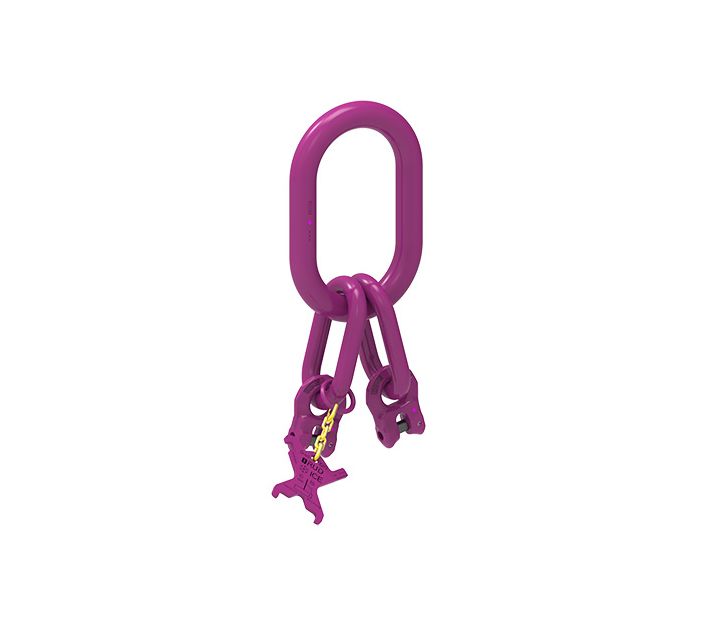

RUD ICE-2-Strang Aufhängekopf für Wippengehänge - IAK 2S

Artikelnummer	204223

Betriebsanleitung

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Beim Einsatz von zwei 2-Strang-Gehängen, wobei ein Gehänge mit einer Wippe (IWK-2S) versehen ist, beide im Kranhaken eingehängt, kann bei symmetrischer Lastverteilung mit bis zu 4 tragenden Kettensträngen gerechnet werden (DGUV Regel 100-500). Dadurch erhöhte Tragfähigkeit.

Name	Kettendurchmesser in mm	IAK und IA Glied in mm	Teilung 2 Strang IAK L2 in mm	Gewicht/Stk in kg
ICE-2-Strang Aufhängekopf	6	18x90x160	265	1.8
ICE-2-Strang Aufhängekopf	8	26x100x180	309	4.09
ICE-2-Strang Aufhängekopf	10	32x110x200	369	7.37
ICE-2-Strang Aufhängekopf	13	36x140x260	467	12.44
ICE-2-Strang Aufhängekopf	16	46x190x350	603	24.84

Varianten

Name	Artikelnr.	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-2-Strang Aufhängekopf	7904659	6	Betriebsanleitung Betriebsanleitung Datenblatt	Menge
ICE-2-Strang Aufhängekopf	7904660	8	Betriebsanleitung Betriebsanleitung Datenblatt	Menge
ICE-2-Strang Aufhängekopf	7904661	10	Betriebsanleitung Betriebsanleitung Datenblatt	Menge
ICE-2-Strang Aufhängekopf	7904662	13	Betriebsanleitung Betriebsanleitung Datenblatt	Menge
ICE-2-Strang Aufhängekopf	7904663	16	Betriebsanleitung Betriebsanleitung Datenblatt	Menge
