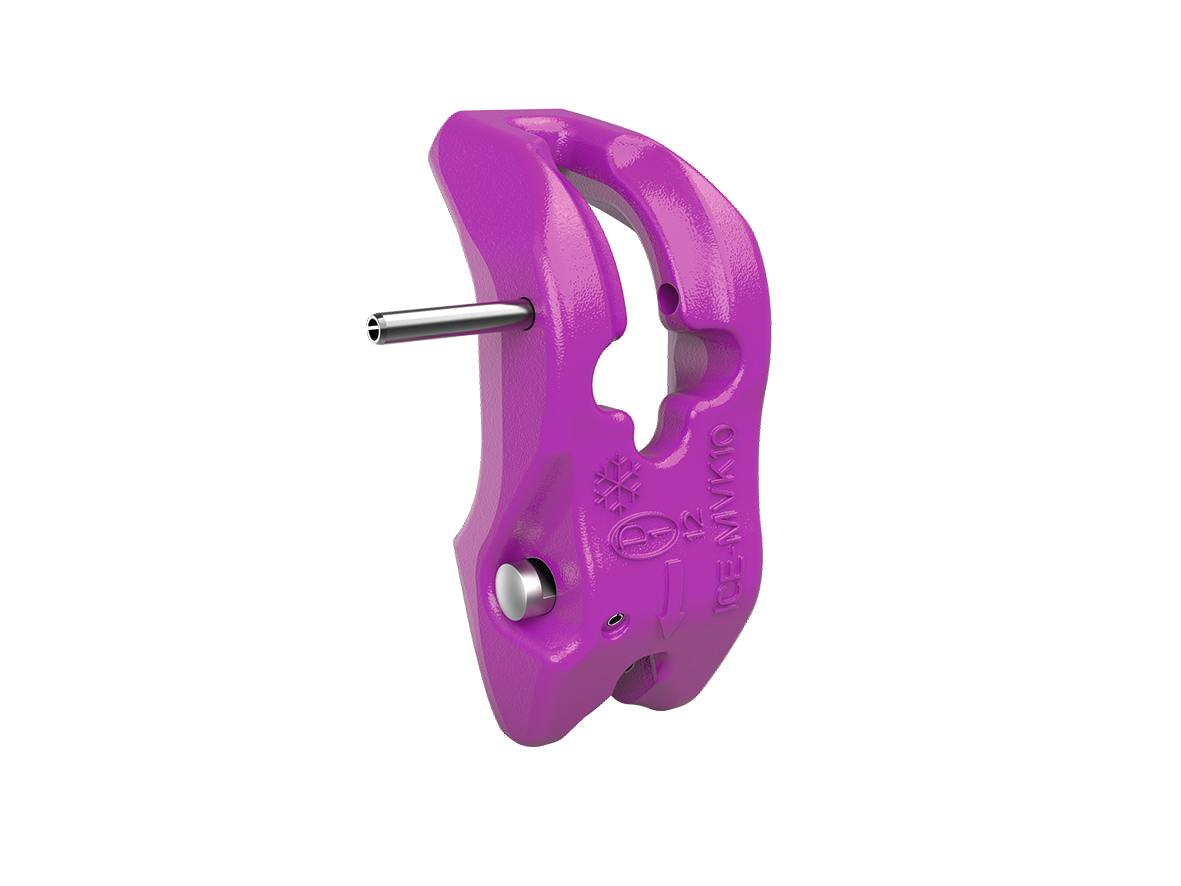

RUD ICE-Multiverkürzungsklaue IMVK

Artikelnummer	204219

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- gefertigt entsprechend DIN 5692 - Weiterentwicklung der seit Jahren bewährten VIP-Multi-Verkürzungsklaue - unverlierbar in den durchgehenden Kettenstrang einbaubar - kein zusätzliches Ketten- und Kupplungsteil erforderlich - an jeder beliebigen Stelle des Kettenstranges montierbar - ideale Abstützung der Kette durch gliedförmige Taschenaufahme - dadurch keine Tragfähigkeitsreduzierung - der robuste, federnd gelagerte Sicherungsbolzen verhindert ein selbsttätiges Lösen der eingehängten Ketten im unbelasteten Zustand sowie unter Belastung. - eine detaillierte Handhabungsanleitung wird mitgeliefert

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B1 in mm	B2 in mm	G in mm	T in mm	Gewicht/Stk in kg
ICE-Multiverkürzungsklaue	1,8	6	38	32	41	37	66	0.28
ICE-Multiverkürzungsklaue	3	8	47	40	54	47	88	0.61
ICE-Multiverkürzungsklaue	5	10	60	51	67	60	110	1.61
ICE-Multiverkürzungsklaue	8	13	77	65	87	77	143	2.6
ICE-Multiverkürzungsklaue	12,5	16	95	81	110	95	176	4.85

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-Multiverkürzungsklaue	7900985	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Multiverkürzungsklaue	7900981	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Multiverkürzungsklaue	7900983	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Multiverkürzungsklaue	7900984	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Multiverkürzungsklaue	7900986	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
