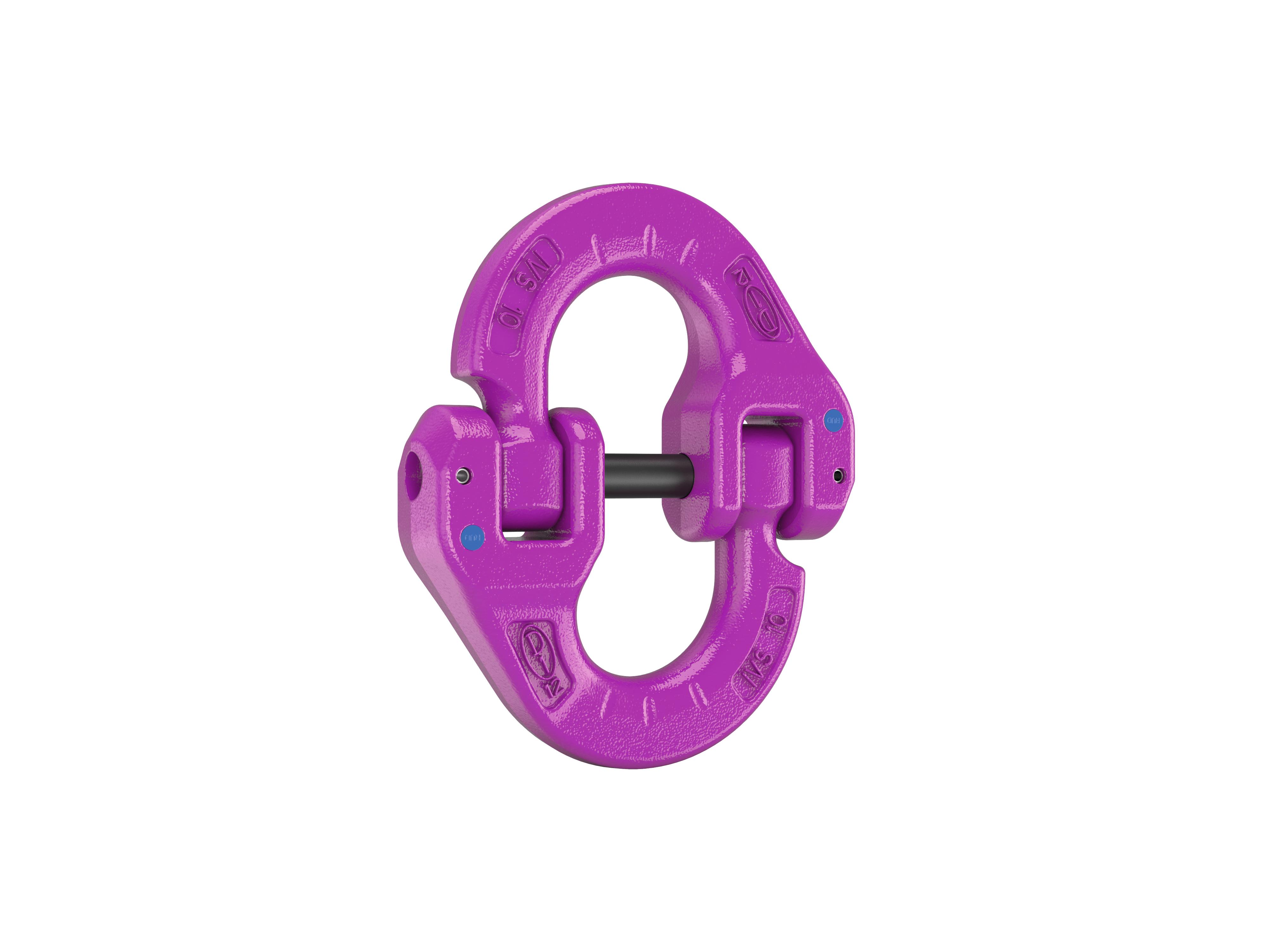

RUD ICE-Verbindungsschloss IVS

Artikelnummer	204221

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- universell einsetzbar, zum Patent angemeldetes ICE-Verbindungsschloss - kein Verklanken der montierten Kette möglich - Verbindungsstift wird durch die bewährte Spannhülsen-Sicherung gehalten - kein Wandern bzw. Beschädigen des Verbindungsstiftes - in Schlossbügelhälften können Fremdanschlüsse z.B. Anschlagpunkte, Blechgreifer etc. sowie die Kette montiert werden

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	IVS Anschluss passend für VIP Schäkel	T in mm	Gewicht/Stk in kg
ICE-Verbindungsschloss	1,8	6	18	56	13	11	17	VV-SCH 8 - 2.5 t bis VV-SCH 13 - 6.7 t	45	0.13
ICE-Verbindungsschloss	3	8	24	70	17.5	14	23	VV-SCH 10 - 4.0 t bis VV-SCH 16 - 10 t	61	0.29
ICE-Verbindungsschloss	5	10	28	88	22	17	27	VV-SCH 13 - 6.7 t bis VV-SCH 4.0 - 14 t	74	0.61
ICE-Verbindungsschloss	8	13	34	111	28	23	33	VV-SCH 16 - 10 t bis VV-SCH 5.0 - 22.4 t	93	1.2
ICE-Verbindungsschloss	12,5	16	39	130	33	27	37	VV-SCH 4 - 14 t bis VV-SCH 6.0 - 28 t	108	1.98

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-Verbindungsschloss	7901471	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Verbindungsschloss	7901472	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Verbindungsschloss	7901473	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Verbindungsschloss	7901474	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Verbindungsschloss	7901475	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
