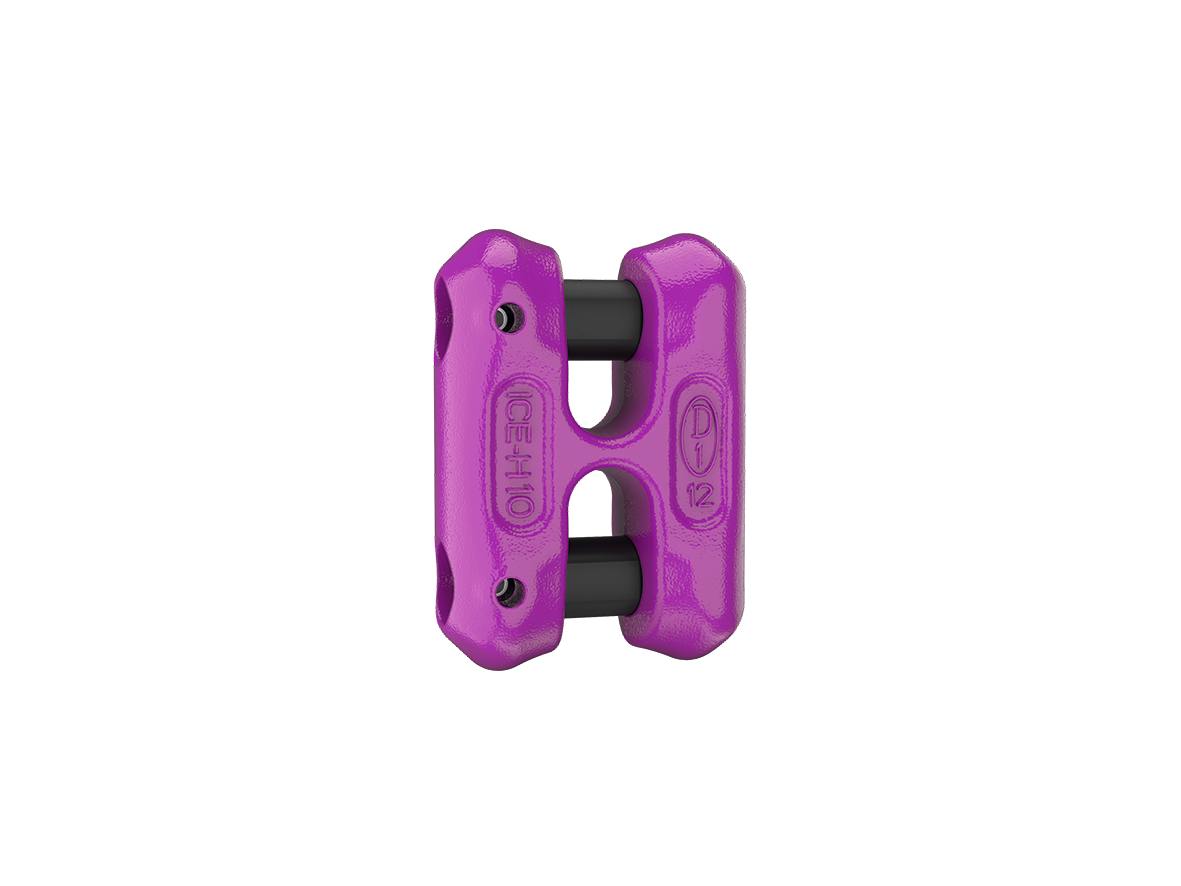

RUD ICE-H-Connector IH

Artikelnummer	204204

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- schnelles, einfaches und wirtschaftliches Endlosmachen von Kranzketten - kompakter und handlicher als herkömmliche Kettenschlösser - verbessertes Gleiten über Kanten - ergonomisch geformt - vergüteter Grundkörper, dadurch verschleißfester - Teilung H-Connector analog Teilung Kette - zur Reparatur von Mehrstrangketten geeignet - sehr gelenkig: passt sich sowohl der Kettenform als auch dem Bauteil an

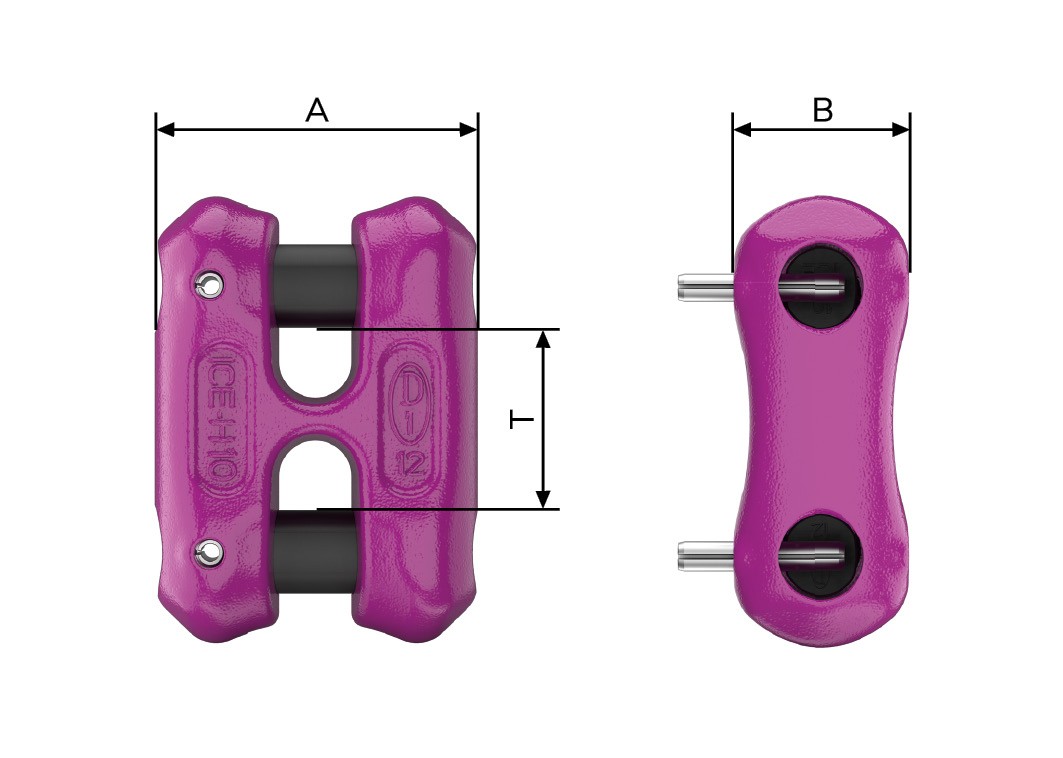

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	T in mm	Gewicht/Stk in kg
IH 4	0,8	4	24	12	12	0.04
IH 6	1,8	6	34	19.6	18	0.14
IH 8	3	8	45	25.5	24	0.26
IH 10	5	10	56	31.5	30	0.55
IH 13	8	13	73	40	39	1.16
IH 16	12,5	16	89	49	48	2.16

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IH 4	7906659	0,8	4	Datenblatt	Menge
IH 6	7901922	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH 8	7901453	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH 10	7901454	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH 13	7901455	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH 16	7901924	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
