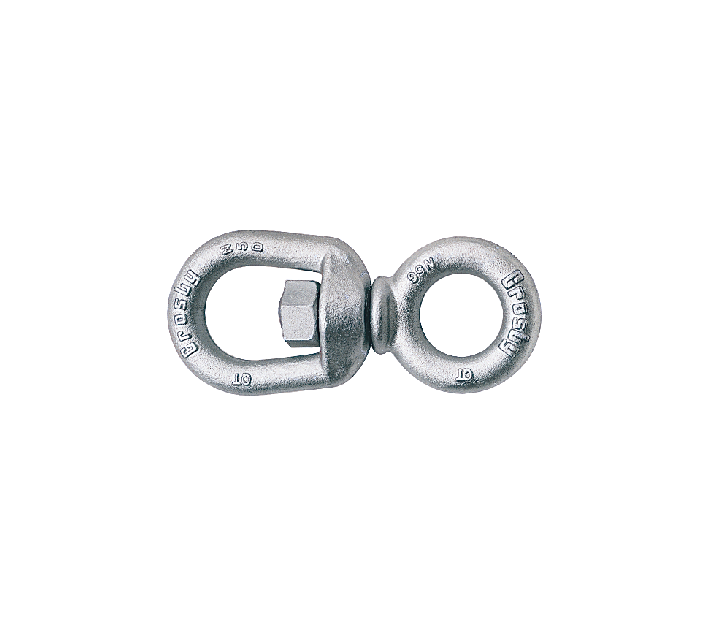

Wirbel, Auge-Öse

Artikelnummer 107156-110000
Bezeichnung Tragfähigkeit: 0,39 t - 20,5 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

- nicht für die Drehung unter Last!
- bei Einsatz in korrosiver Umgebung müssen der Schaft und die Mutter regelmäßig gemäß ASME B30.10-1.2.1(b)(2)(c)2000 inspiziert werden

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- feuerverzinkt - gehärtet und angelassen - Bruchlast beträgt 500 % der Tragfähigkeit* - die Wirbelösen erfüllen oder übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur. Darüber hinaus erfüllen sie weitere kritische Leistungsanforderungen, die in der Norm ASME B30.26 nicht enthalten sind. Dazu zählen Dauerfestigkeit, Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge - erfüllt die Leistungsanforderungen gemäß RR-C-271D, Typ VII, Klasse 1, jedoch mit Ausnahme der Bestimmungen, die vom Auftraggeber erfüllt werden müssen

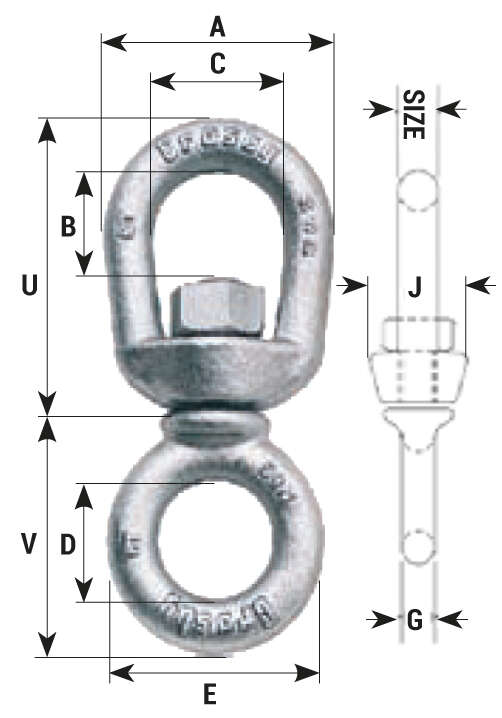

Name Tragfähigkeit in t Nenndicke in mm A in mm B in mm C in mm D in mm E in mm G in mm J in mm U in mm V in mm Gewicht pro Stück in kg
Wirbel, Auge-Öse 0,39 6 31,8 17,5 19,1 15,7 28,4 6,35 17,5 42,9 31,8 0,06
Wirbel, Auge-Öse 0,57 8 41,4 20,6 25,4 19,1 35,1 7,85 20,6 52,5 37,3 0,11
Wirbel, Auge-Öse 1,02 10 51 23,9 31,8 25,4 44,5 9,65 25,4 63,5 47,8 0,24
Wirbel, Auge-Öse 1,63 13 63,5 33,3 38,1 31,8 57 12,7 33,3 81 62 0,51
Wirbel, Auge-Öse 2,36 16 76,2 39,6 44,5 38,1 70 15,8 38,1 98,5 74,5 0,95
Wirbel, Auge-Öse 3,27 19 89 44,5 51 44,5 82,5 19,1 47,8 125 88 1,4

Name Artikelnr. Nenndicke in mm Tragfähigkeit in t Downloads Angebot anfordern
Wirbel, Auge-Öse 107156-110600 6 0,39
Wirbel, Auge-Öse 107156-110800 8 0,57
Wirbel, Auge-Öse 107156-111000 10 1,02
Wirbel, Auge-Öse 107156-111300 13 1,63
Wirbel, Auge-Öse 107156-111600 16 2,36
Wirbel, Auge-Öse 107156-111900 19 3,27
