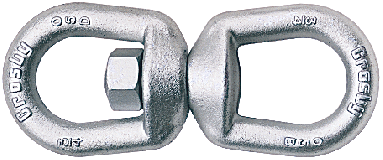

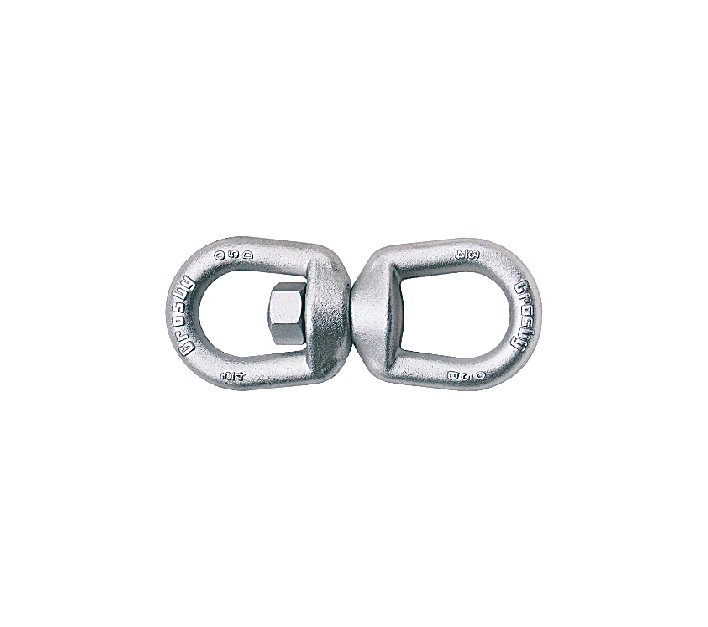

Wirbel, Auge-Auge

Artikelnummer 107156-120000
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

- nicht für die Drehung unter Last!
- bei Einsatz in korrosiver Umgebung müssen der Schaft und die Mutter regelmäßig gemäß ASME B30.10-1.2.1(b)(2)(c)2000 inspiziert werden

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- feuerverzinkt - gehärtet und angelassen - Bruchlast beträgt 500% der Tragfähigkeit* - die Wirbelösen erfüllen oder übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur. Darüber hinaus erfüllen sie weitere kritische Leistungsanforderungen, die in der Norm ASME B30.26 nicht enthalten sind. Dazu zählen Dauerfestigkeit Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge. - erfüllt die Leistungsanforderungen gemäß RR-C-271D, Typ VII, Klasse 1, jedoch mit Ausnahme der Bestimmungen, die vom Auftraggeber erfüllt werden müssen.

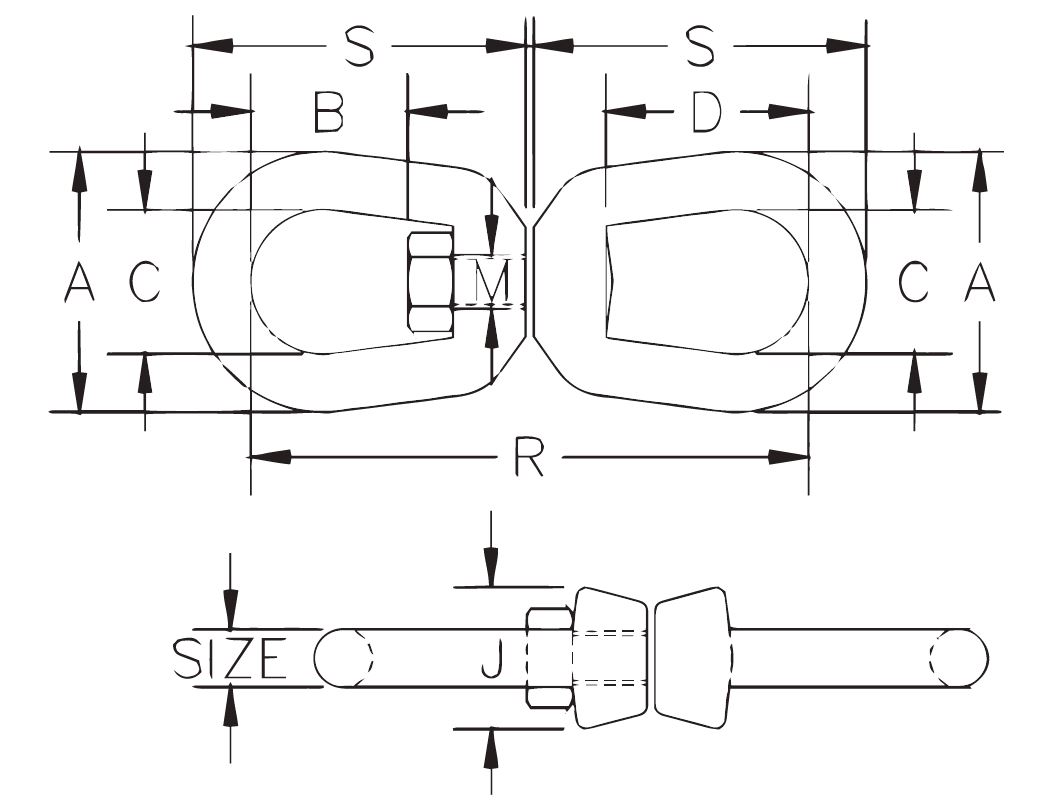

Name Tragfähigkeit in t Nenndicke in mm A in mm B in mm C in mm D in mm J in mm M in mm R in mm S in mm Gewicht pro Stück in kg
Wirbel, Auge-Auge 0,39 6 31.8 17.5 19.1 26.9 17.5 7.85 74.5 42.9 0.1
Wirbel, Auge-Auge 0,57 8 41.4 20.6 25.4 31.8 20.6 9.65 90 52 0.18
Wirbel, Auge-Auge 1,02 10 51 23.9 31.8 38.1 25.4 12.7 109 63.5 0.32
Wirbel, Auge-Auge 1,63 13 63.5 33.3 38.1 51 33.3 16 138 81 0.6
Wirbel, Auge-Auge 2,36 16 76 39.5 44.5 60.5 38.1 19.1 167 98.5 1.13
Wirbel, Auge-Auge 3,27 19 89 44.5 51 67 47.8 22.4 183 109 1.82
Wirbel, Auge-Auge 4,54 22 102 52 57 77.5 54 25.4 213 127 2.83
Wirbel, Auge-Auge 5,67 25 114 58.5 63.5 89 60.5 28.7 245 146 4.06
Wirbel, Auge-Auge 8,16 32 143 68.5 79.5 93.5 76 38.1 291 172 7.42
Wirbel, Auge-Auge 20,5 38 180 98.5 104 98.5 95.2 57 424 252 20.8

Name Artikelnr. Tragfähigkeit in t Nenndicke in mm Downloads Angebot anfordern
Wirbel, Auge-Auge 107156-120600 0,39 6
Wirbel, Auge-Auge 107156-120800 0,57 8
Wirbel, Auge-Auge 107156-121000 1,02 10
Wirbel, Auge-Auge 107156-121300 1,63 13
Wirbel, Auge-Auge 107156-121600 2,36 16
Wirbel, Auge-Auge 107156-121900 3,27 19
Wirbel, Auge-Auge 107156-122200 4,54 22
Wirbel, Auge-Auge 107156-122500 5,67 25
Wirbel, Auge-Auge 107156-123200 8,16 32
Wirbel, Auge-Auge 107156-123800 20,5 38
