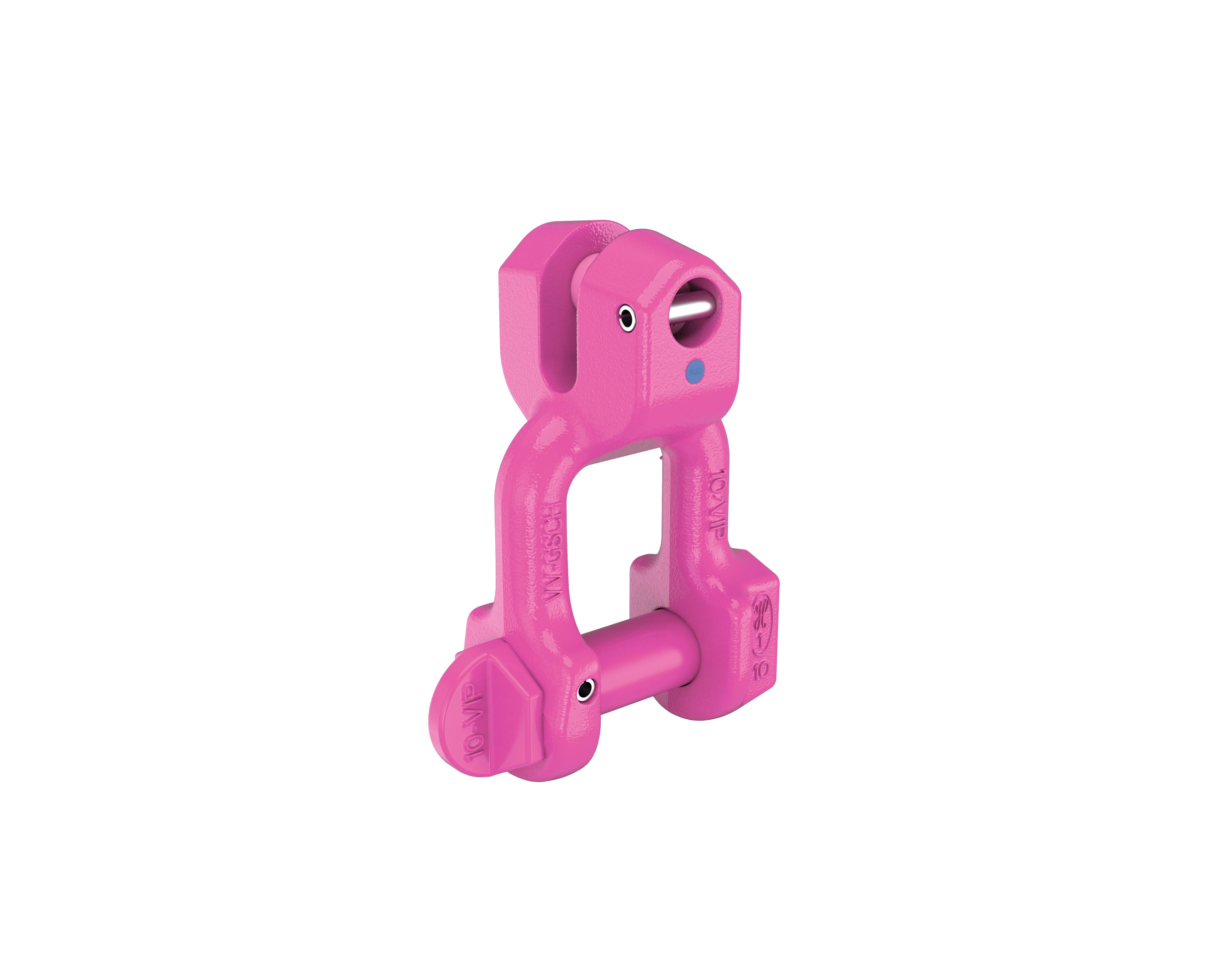

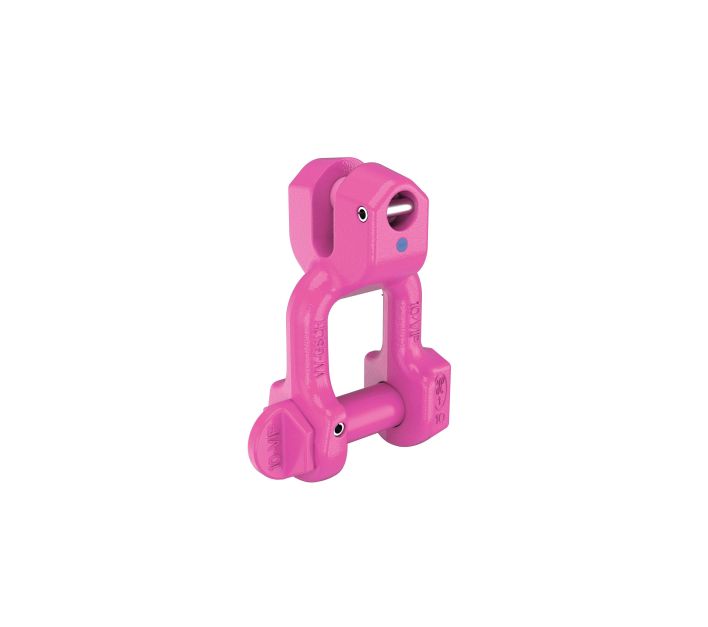

- hochfeste Ausführung mit integriertem Sicherungsgewinde im Schäkelbügel
- beidseitig glatte Bolzenauflage im Schäkel (Bolzen drehbar)
- keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion
- optimale Abstimmung - max. Maulweite bei kleinsten Schäkelbolzen
- durch verdrehten Gabelkopf-Kardangelenk, weitgehend biegeunempfindlich
- Langzeitsicherung durch Einschlagen der vormontierten Spannhülse
- Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen
- komplett mit Verbindungsbolzen und Spannhülsen vormontiert

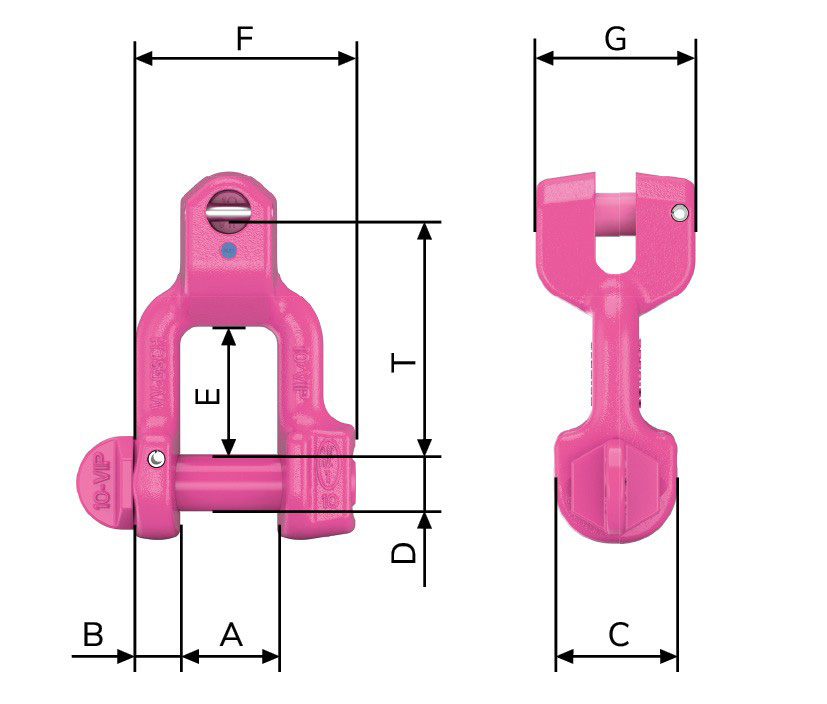

| Name |
Tragfähigkeit in t |
Kettendurchmesser in mm |
A in mm |
B in mm |
C in mm |
D in mm |
E in mm |
F in mm |
G in mm |
T in mm |
Gewicht/Stk in kg |
| VV-GSCH-6 |
1,5 |
6 |
17 |
8 |
22 |
10 |
21 |
40 |
28 |
36 |
0,13 |
| VV-GSCH-8 |
2,5 |
8 |
21 |
10 |
26 |
12 |
32 |
48 |
39 |
48 |
0,27 |
| VV-GSCH-10 |
4 |
10 |
27 |
13 |
34 |
16 |
35 |
62 |
44 |
60 |
0,6 |
| VV-GSCH-13 |
6,7 |
13 |
33 |
17 |
42 |
20 |
41 |
81 |
59 |
78 |
1,3 |
| VV-GSCH-16 |
10 |
16 |
38 |
21 |
49 |
24 |
49 |
95 |
69 |
96 |
2,25 |
| VV-GSCH-20 |
16 |
20 |
47 |
27 |
60 |
30 |
57 |
119 |
88 |
108 |
4,26 |
| VV-GSCH-22 |
20 |
22 |
53 |
30 |
76 |
36 |
72 |
130 |
95 |
132 |
6,43 |
