RUD VIP-Kettenblock VCB

Artikelnummer	204312

Betriebsanleitung CAD Dateien

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Achtung! beim VIP-Kettenblock ist eine unsymmetrische Belastung nicht erlaubt! Unbedingt die Betriebsanleitung beachten!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- VIP-Sonderaufhängungen für spezielle Einsatzfälle - kraftausgleichendes Heben von Lasten, z.B. Aufstellen von Turmsegmenten für Windkraftanlagen - Tragfähigkeit: 20 t - parallel - für 16er VIP-Kette - gebremste 5-Kant-Rolle für Kettenumlenkung zur Vermeidung des einseitigen Herabfallens der unbelasteten Kette - kugelgelagerte Aufnahme für Schäkel - Anschluss mit Gabelkopfschäkel VV-GSCH 22 - Ersatz für Seilumlenkrolle - geringe Baugröße

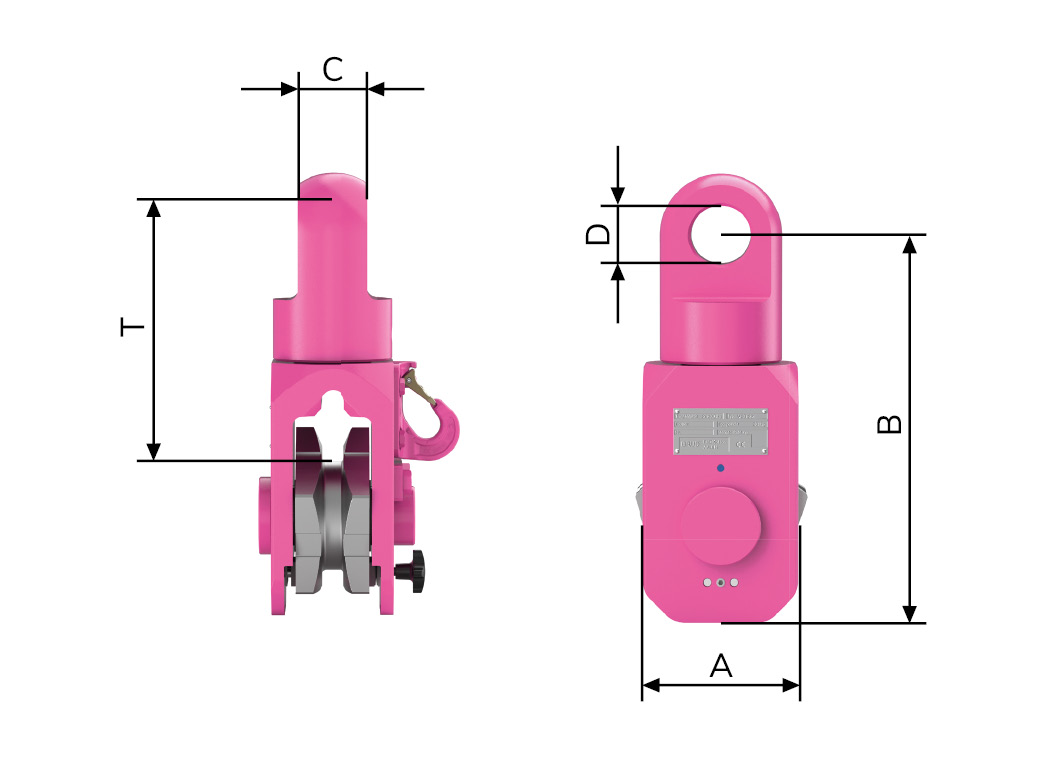

Name	Tragfähigkeit in t	A in mm	B in mm	C in mm	D in mm	T in mm	Gewicht/Stk in kg
VIP-Kettenblock	20	135	318	50	45	ca. 196	25.35
VIP-Kettenblock	40	175	436	80	68	ca. 270	56.6
VIP-Kettenblock	63	220	527	100	75	cs. 339	99.9

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Downloads	Angebot anfordern
VIP-Kettenblock	7903925	20	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Kettenblock	7900835	40	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Kettenblock	7906959	63	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
