RUD VIP-Gabelkopf-Isolierlasche VGIL

Artikelnummer	204341

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Zum Schweißen, von am Kran hängender Last, die Gefahr des Stromdurchflusses in die Krananlage wird minimiert. - bis max. 1000 V isoliert - max. Betriebstemperatur +80°C - Tragfähigkeit eingeprägt

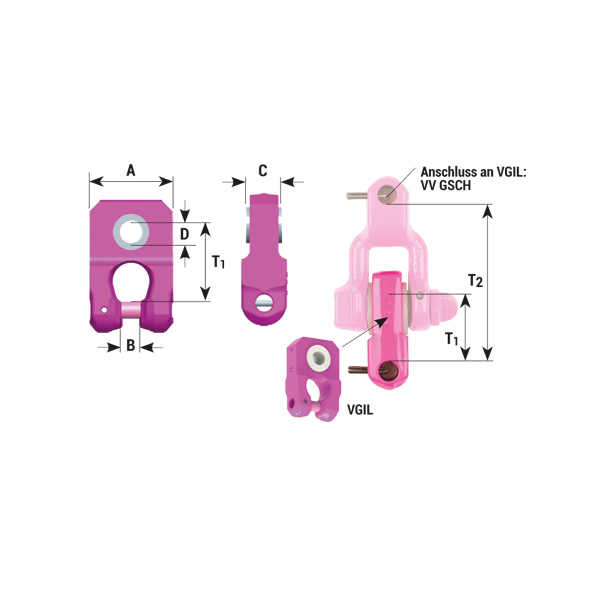

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	T1 in mm	T2 in mm	Gewicht/Stk in kg
VIP-Gabelkopf-Isolierlasche	1,5	6	35	7	16	10	36	64	0.15
VIP-Gabelkopf-Isolierlasche	2,5	8	37	9	20	12	37	85	0.25
VIP-Gabelkopf-Isolierlasche	4	10	46	11	26	16	47	107	0.5
VIP-Gabelkopf-Isolierlasche	6,7	13	60	14.5	32	20	54	132	1.08
VIP-Gabelkopf-Isolierlasche	10	16	70	17.5	37	25	70	166	1.78

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VIP-Gabelkopf-Isolierlasche	7984161	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Gabelkopf-Isolierlasche	7984162	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Gabelkopf-Isolierlasche	7984163	4	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Gabelkopf-Isolierlasche	7984164	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VIP-Gabelkopf-Isolierlasche	7984165	10	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
