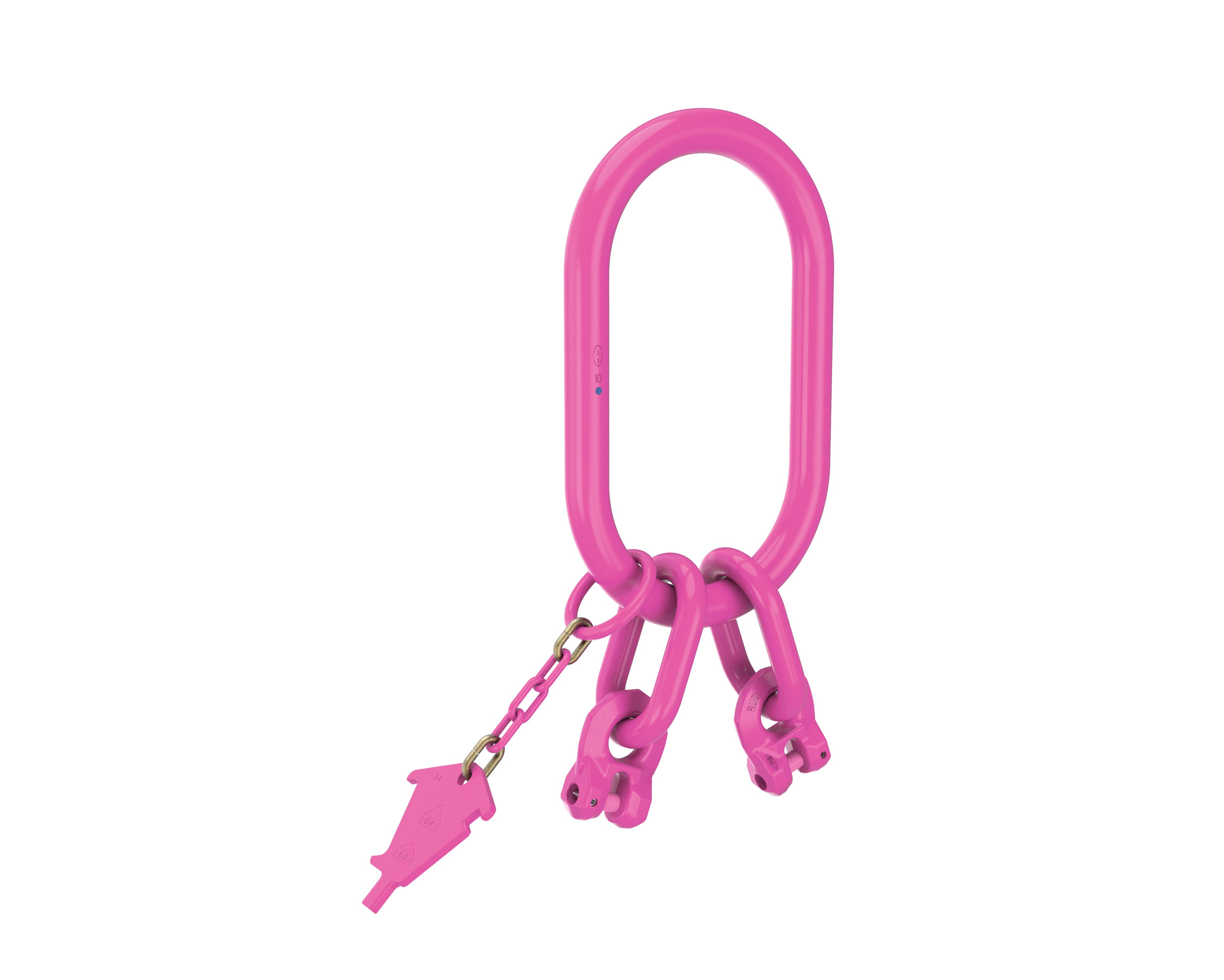

RUD VIP-2-Strang-Sonderaufhängekopf VSAK 2

Artikelnummer	204309
Bezeichnung	für Kranhaken über dem Standardmaß

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Kettendurchmesser in mm

B in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- gefertigt entsprechend DIN EN 1677-4 - Aufhängekopf mit 2 eingeschweißten, allseitig beweglichen Ringgabeln VRG, dadurch Zwangsanschluss für Ø-Kette und Strangzahl - Verbindungsbolzen und Sicherungsstifte sind vormontiert - kompletter Kennzeichnungsanhänger mit integrierter Kettenprüflehre - die Aufhängeköpfe sind mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und können über die eindeutige Identifikationsnummer zugeordnet werden - die größere Abstufung der inneren Breite »B« des VSAK vermindert die Gefahr einer unzulässigen Anwendung (DGUV-Regel 100-500) und Verschleiß am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken

Name	Tragfähigkeit 0 bis 45 Grad in t	Kettendurchmesser in mm	B in mm	A in mm	C in mm	T in mm	Tragfaehigkeit 45 bis 60 Grad in t	Gewicht/Stk in kg
VIP-2-Strang-Sonderaufhängekopf	2,1	6	140	18	260	342	1.5	2.26
VIP-2-Strang-Sonderaufhängekopf	3,5	8	140	22	260	367	2.5	3.56
VIP-2-Strang-Sonderaufhängekopf	5,6	10	140	26	260	391	4	5.23
VIP-2-Strang-Sonderaufhängekopf	9,5	13	140	32	260	433	6.7	9.25
VIP-2-Strang-Sonderaufhängekopf	14	16	140	32	260	471	10	12.46
VIP-2-Strang-Sonderaufhängekopf	3,5	8	190	22	350	457	2.5	4.25
VIP-2-Strang-Sonderaufhängekopf	5,6	10	190	26	350	481	4	6.53
VIP-2-Strang-Sonderaufhängekopf	9,5	13	190	32	350	523	6.7	10.6
VIP-2-Strang-Sonderaufhängekopf	14	16	190	36	350	560	10	15.63
VIP-2-Strang-Sonderaufhängekopf	5,6	10	250	36	460	591	4	12.7
VIP-2-Strang-Sonderaufhängekopf	9,5	13	250	36	460	634	6.7	14.73
VIP-2-Strang-Sonderaufhängekopf	14	16	250	40	460	671	10	20.57
VIP-2-Strang-Sonderaufhängekopf	22,4	20	250	45	460	724	16	32.56
VIP-2-Strang-Sonderaufhängekopf	28	22	250	51	460	754	20	39.5

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Kettendurchmesser in mm	B in mm	Downloads	Angebot anfordern
VIP-2-Strang-Sonderaufhängekopf	7994070	2,1	6	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994071	3,5	8	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994072	5,6	10	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994073	9,5	13	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994074	14	16	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994075	3,5	8	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994076	5,6	10	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994077	9,5	13	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994078	14	16	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994079	5,6	10	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994080	9,5	13	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994081	14	16	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994083	22,4	20	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-2-Strang-Sonderaufhängekopf	7994084	28	22	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
