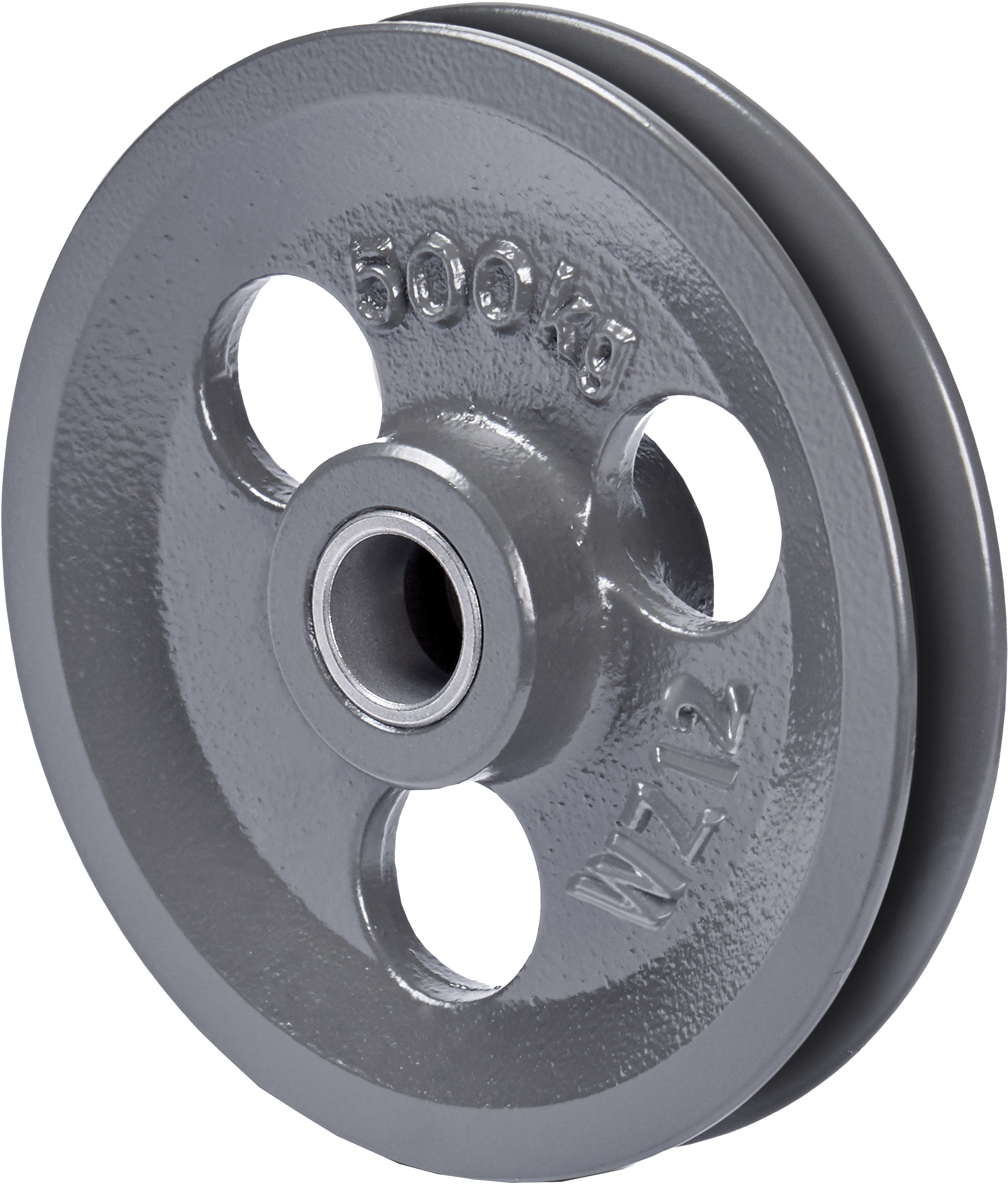

Seilrollen (ohne Rollenbock)
Artikelnummer
111117-100000
Bezeichnung
mit Gleitlagerung
Hinweise
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
- wartungsfreie Ausführung für Hand- und Kraftbetrieb
- Seilrollen-Durchmesser gleich 21 bis 40 mal dem Drahtseil-Durchmesser, bezogen auf Mitte Seil
- Abmessungen entsprechen bei: Handbetrieb der Triebwerkgruppe IBm (M3) nach DIN 15020 Blatt 1, Motorbetrieb 1Am (M4) bis 2m (M5) je nach Einsatz
- Seilrille: Rillenprofil gedreht
- Lagerung der Seilrollen: WZ 10 bis WZ 14 durch Selbstschmierlager mit Fettkammer, WZ 15 und WZ 16 durch Bronzelager mit Schmiertaschen
- Rollenwerkstoff: EN-GJL-250 (GG25)
Name
Typ
max. Seillast in kg bei Handbetrieb
vorgesehener Seildurchmesser in mm

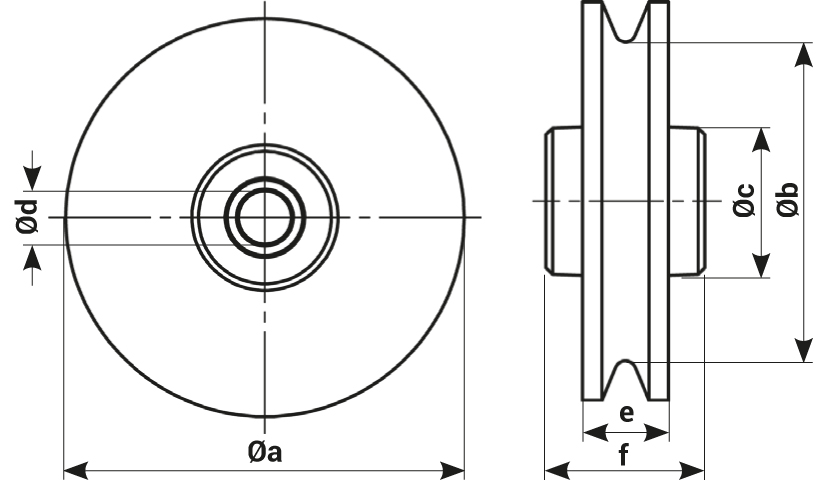

a in mm
b in mm
c in mm
d in mm
e in mm
f in mm
max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung
max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung
Gewicht/Stk in kg
Seilrolle ohne Rollenbock - 0,1 t
WZ 10
100
2-3
60
48
22
8 G7
13
24
50
75
0,3
Seilrolle ohne Rollenbock - 0,15 t
WZ 10,5
150
3-4
90
72
32
14 G7
15
32
75
100
0,5
Seilrolle ohne Rollenbock - 0,25 t
WZ 11
250
4-5
120
100
35
14 G7
18
35
125
180
0,9
Seilrolle ohne Rollenbock - 0,5 t
WZ 12
500
5-6
150
125
46
22 G7
22
40
250
320
1,5
Seilrolle ohne Rollenbock - 0,75 t
WZ 12,5
750
6-8
190
160
62
32 G7
27
42
375
500
2,6
Seilrolle ohne Rollenbock - 1,0 t
WZ 13
1000
8-10
235
200
78
40 G7
32
50
500
630
4,5
Seilrolle ohne Rollenbock - 1,5 t
WZ 13,5
1500
10-12
280
240
92
50 G7
36
62
750
1000
6,8
Seilrolle ohne Rollenbock - 2,0 t
WZ 14
2000
12-14
325
280
108
60 H7
41
70
1000
1250
10,8
Seilrolle ohne Rollenbock - 3,2 t
WZ 15
3200
14-16
375
320
120
70 H9
48
85
1600
2000
16,5
Seilrolle ohne Rollenbock - 5,0 t
WZ 16
5000
16-20
470
400
140
70 H9
58
90
2500
3200
34,7
Name
Artikelnr.
max. Seillast in kg bei Handbetrieb
vorgesehener Seildurchmesser in mm
Downloads
Angebot anfordern
Seilrolle ohne Rollenbock - 0,1 t
111117-106002
100
2-3
Seilrolle ohne Rollenbock - 0,15 t
111117-109003
150
3-4
Seilrolle ohne Rollenbock - 0,25 t
111117-112004
250
4-5
Seilrolle ohne Rollenbock - 0,5 t
111117-115005
500
5-6
Seilrolle ohne Rollenbock - 0,75 t
111117-119006
750
6-8
Seilrolle ohne Rollenbock - 1,0 t
111117-123508
1000
8-10
Seilrolle ohne Rollenbock - 1,5 t
111117-128010
1500
10-12
Seilrolle ohne Rollenbock - 2,0 t
111117-132512
2000
12-14
Seilrolle ohne Rollenbock - 3,2 t
111117-137514
3200
14-16
Seilrolle ohne Rollenbock - 5,0 t
111117-147016
5000
16-20
