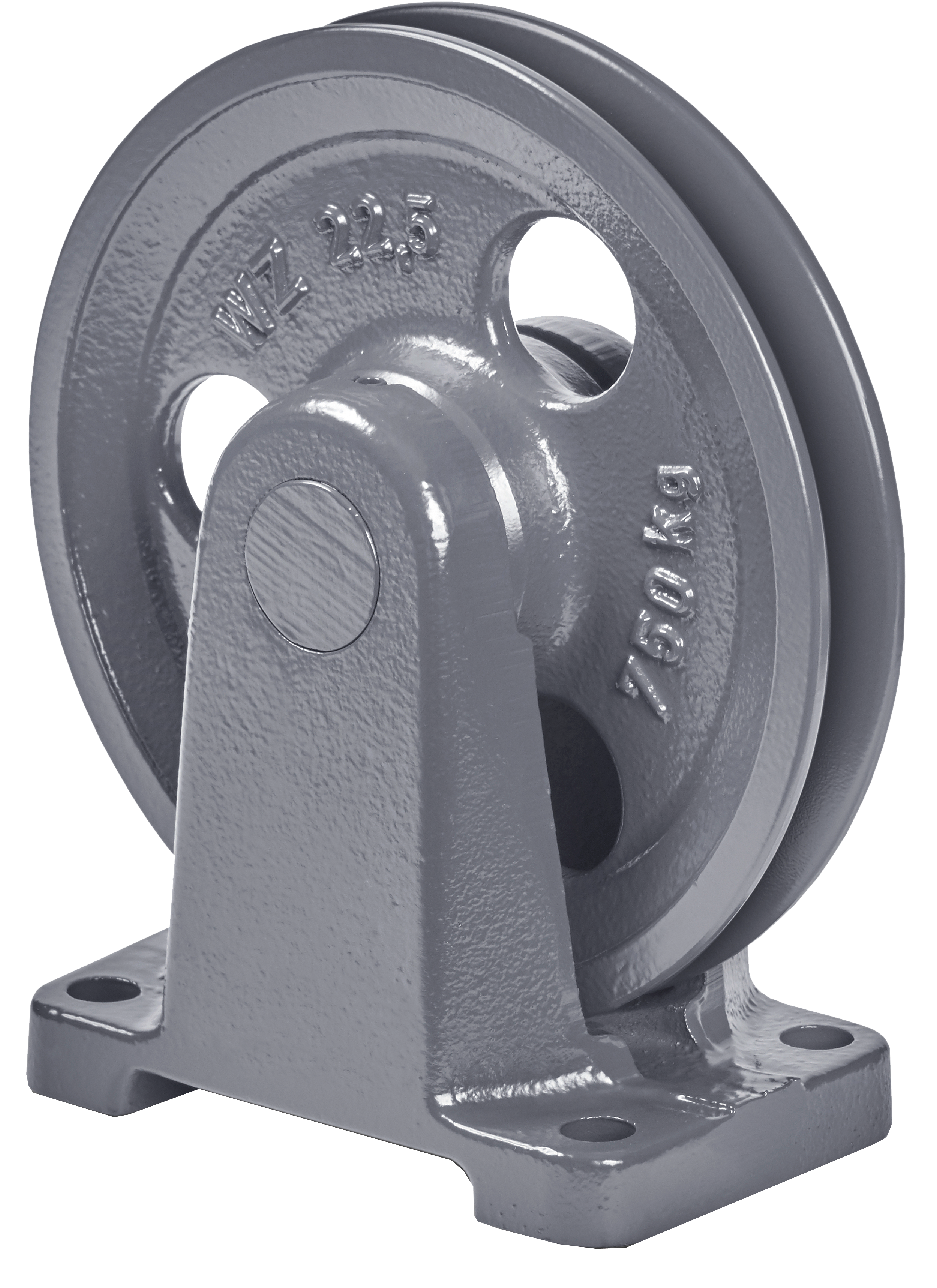

Seilrolle - Rollenbock

Artikelnummer	111120-100000
Bezeichnung	Rillenkugellager

Betriebsanleitung

Wählen Sie Ihre Produktvariante

max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung

vorgesehener Seildurchmesser in mm

Anzahl

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Ausführung wie WZ 11K - WZ 16K - Rollenwerkstoff: EN-G-JL-250 (GG 25) - Rollenbockwerkstoff: Stahl, wahlweise Stahl verzinkt

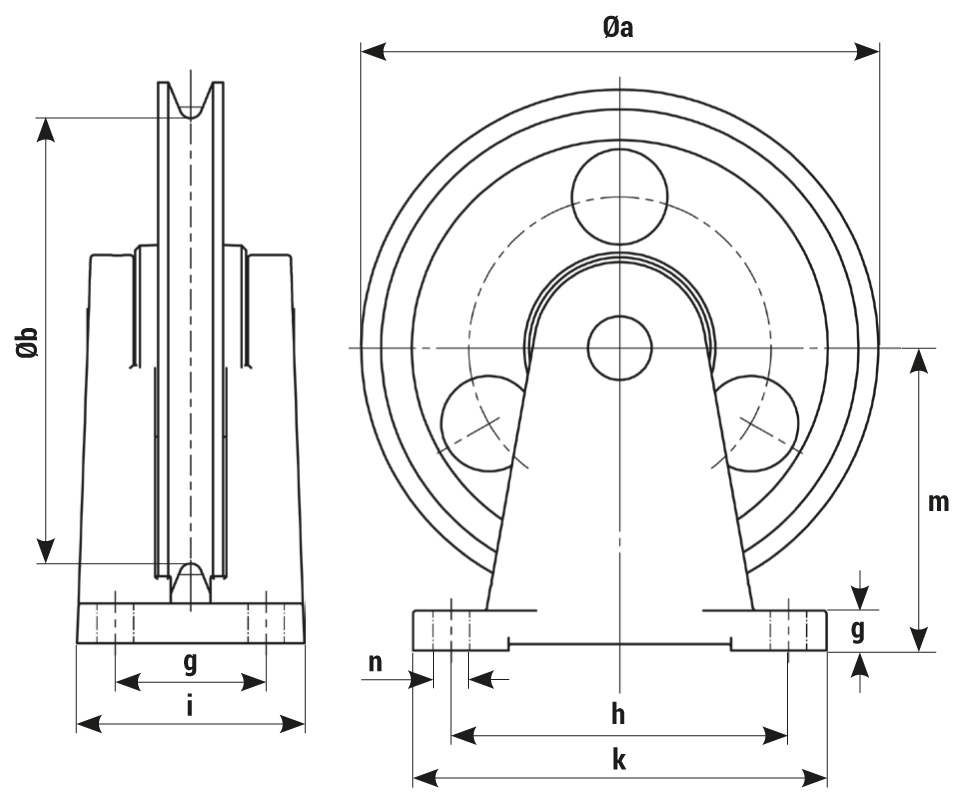

Name	Typ	vorgesehener Seildurchmesser in mm	max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung	a in mm	b in mm	g in mm	h in mm	i in mm	k in mm	l in mm	m in mm	max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung	n in mm	Gewicht/Stk in kg
Seilrolle mit Rollenbock - 125 kg	WZ 21 K	4-5	180	120	100	50	68	74	92	13	75	125	11.5	1.8
Seilrolle mit Rollenbock - 250 kg	WZ 22 K	5-6	320	150	125	55	88	82	115	15	92	250	11.5	3
Seilrolle mit Rollenbock - 375 kg	WZ 22.5 K	6-8	500	190	160	65	120	95	150	17	115	375	14	5.7
Seilrolle mit Rollenbock - 500 kg	WZ 23 K	8-10	630	235	200	70	150	108	187	20	138	500	18	10
Seilrolle mit Rollenbock - 750 kg	WZ 23.5 K	10-12	1000	280	240	80	180	120	220	22	164	750	18	15.3
Seilrolle mit Rollenbock - 1000 kg	WZ 24 K	12-14	1250	325	280	95	212	143	260	25	190	1000	23	24.3
Seilrolle mit Rollenbock - 1600 kg	WZ 25 K	14-16	2000	375	320	95	240	185	300	22	212	1600	26	46
Seilrolle mit Rollenbock - 2500 kg	WZ 26 K	16-20	3200	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	2500	auf Anfrage	87

Name	Artikelnr.	max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung	vorgesehener Seildurchmesser in mm	Downloads	Angebot anfordern
Seilrolle mit Rollenbock - 125 kg	111120-112004	180	4-5	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 250 kg	111120-115005	320	5-6	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 375 kg	111120-119006	500	6-8	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 500 kg	111120-123508	630	8-10	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 750 kg	111120-128010	1000	10-12	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 1000 kg	111120-132512	1250	12-14	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 1600 kg	111120-137514	2000	14-16	Betriebsanleitung	Menge
Seilrolle mit Rollenbock - 2500 kg	111120-147016	3200	16-20	Betriebsanleitung	Menge
