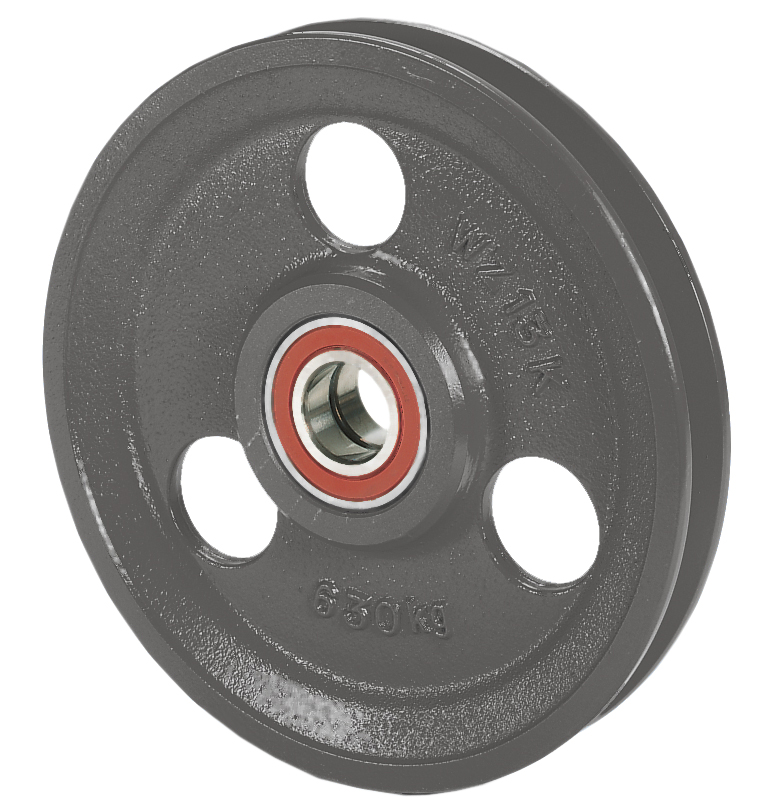

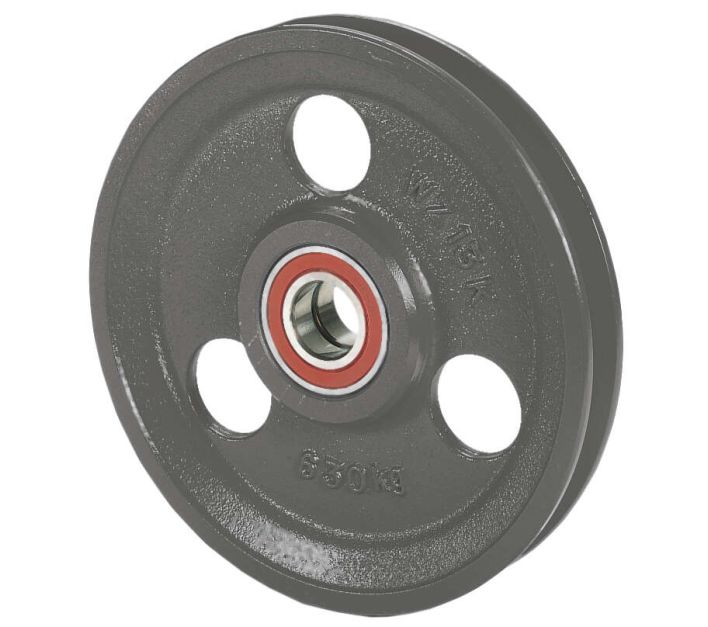

Seilrolle ohne Rollenbock

Artikelnummer	111118-100000
Bezeichnung	mit Rillenkugellager

Betriebsanleitung

Wählen Sie Ihre Produktvariante

max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung

vorgesehener Seildurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- wartungsfreie Ausführung für Kraftbetrieb - Seilrille: Rillenprofil gedreht - Lagerung der Seilrollen: mit 2 Rillenkugellagern (Toleranz normal nach DIN 620) und Dichtscheiben - Rollenwerkstoff: EN-GJL-250 (GG 25)

Name	Typ	vorgesehener Seildurchmesser in mm	max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung	Durchmesser a in mm	Durchmesser b in mm	Durchmesser c in mm	Durchmesser d in mm	e in mm	f in mm	max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung	Gewicht/Stk in kg
Seilrolle ohne Rollenbock - 125 kg	WZ 11 K	4-5	125	120	100	55	17	18	35	180	0.9
Seilrolle ohne Rollenbock - 250 kg	WZ 12 K	5-6	250	150	125	60	20	22	41.5	320	1.5
Seilrolle ohne Rollenbock - 500 kg	WZ 12.5 K	6-8	500	190	160	74	25	27	34	375	2.6
Seilrolle ohne Rollenbock - 500 kg	WZ 13 K	8-10	500	235	200	85	30	32	37	630	4.5
Seilrolle ohne Rollenbock - 750 kg	WZ 13.5 K	10-12	750	280	240	100	35	36	62	1000	6.8
Seilrolle ohne Rollenbock - 1000 kg	WZ 14 K	12-14	1000	325	280	120	40	41	70	1250	10.8
Seilrolle ohne Rollenbock - 1600 kg	WZ 15 K	14-16	1600	375	320	150	60	50	48	2000	16.5
Seilrolle ohne Rollenbock - 2500 kg	WZ 16 K	16-20	2500	470	400	160	60	58	90	3200	34.7

Varianten

Name	Artikelnr.	max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung	vorgesehener Seildurchmesser in mm	Downloads	Angebot anfordern
Seilrolle ohne Rollenbock - 125 kg	111118-112004	125	4-5	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 250 kg	111118-115005	250	5-6	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 500 kg	111118-119006	500	6-8	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 500 kg	111118-123508	500	8-10	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 750 kg	111118-128010	750	10-12	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 1000 kg	111118-132512	1000	12-14	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 1600 kg	111118-137514	1600	14-16	Betriebsanleitung	Menge
Seilrolle ohne Rollenbock - 2500 kg	111118-147016	2500	16-20	Betriebsanleitung	Menge
