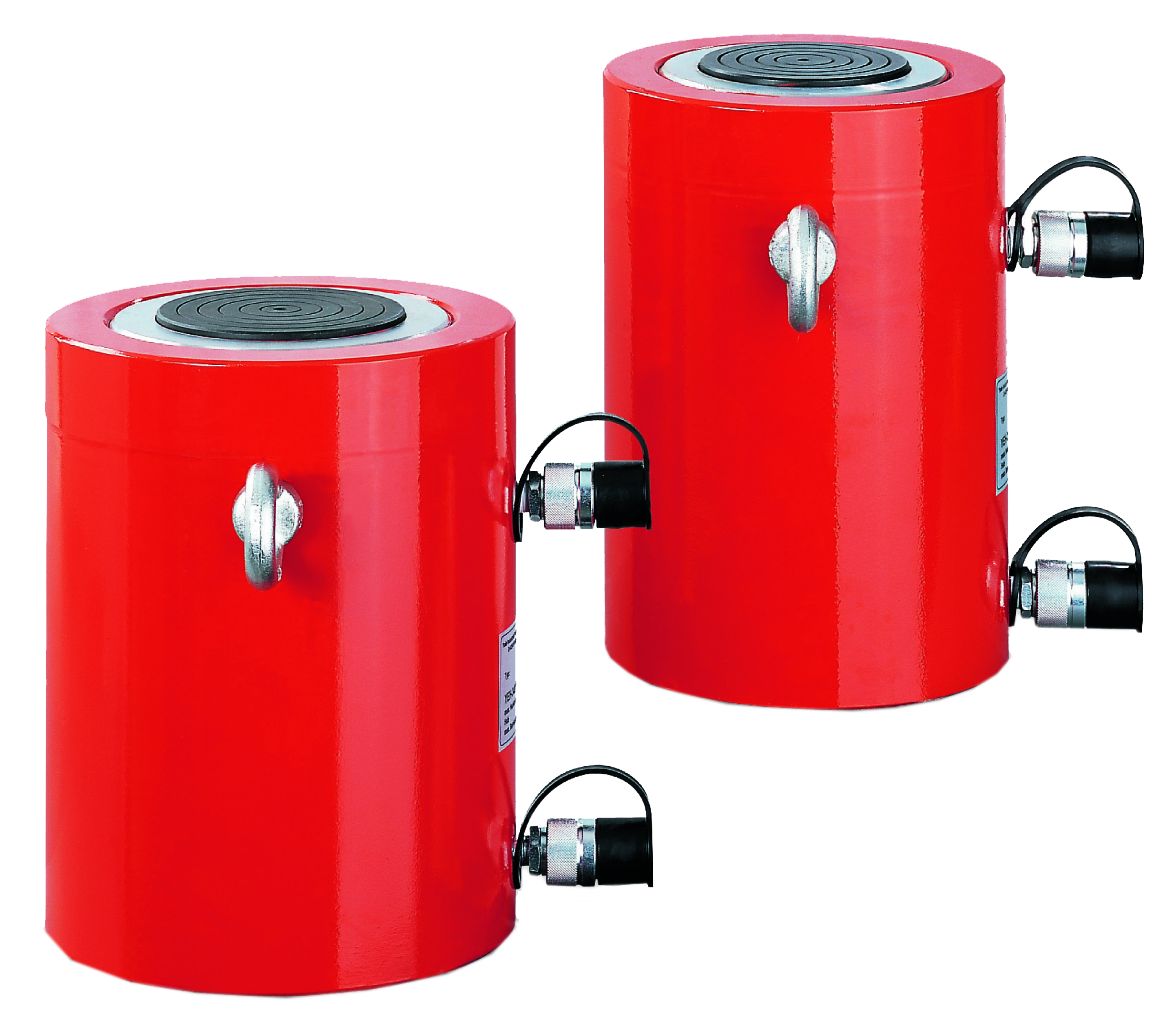

Schwerlast-Zylinder Typ YEHB

Artikelnummer 522106-000000
Bezeichnung max. Druckkraft: 140 t - 1100 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Geräte mit Druckkräften von 3036 bis 10644 kN auf Anfrage!

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Diese Hydraulikzylinder der Baureihe YEHB werden eingesetzt, wenn schwerste Lasten angehoben, nivelliert, verschoben oder bewegt werden müssen. Die doppeltwirkende Funktion ermöglicht einen schnellen Kolbenrückzug auch bei langen Hydraulikschläuchen. Vielfältige Einsätze im Bauwesen, im schweren Maschinen- und Stahlbau, Anlagen-, Schiff- und Brückenbau sowie im schweren Vorrichtungsbau. Zum Anheben und Bewegen von schwersten Lasten z. B. Groß-Maschinen, Brücken und Förderanlagen wie auch zum Unterfangen von Gebäuden, für Durchpressungen und zum Aufbocken von Schwerkonstruktionen und dergleichen mehr. - Betriebsdruck max. 700 bar - doppeltwirkend mit hydraulischem Kolbenrückzug - robuste Führung des Kolbens in speziellen Bändern - hartverchromte Kolbenstange - Stoppring als Kolben-Endanschlag - mit auswechselbarem, gehärtetem Druckstück - mit Schmutzabstreifer - Ölanschlussgewinde 3/8 NPT - einschließlich zwei Kupplungsmuffen Modell CFY-1 - mit Tragösen
Name Typ Zylinderklasse in t Hub in mm Bauhöhe (eingefahren) in mm max Druckkraft in kN max. Ölvolumen in cm³ wirksame Kolbenfläche in cm² Zylinderaußendurchmesser in mm Gewicht pro Stück in kg
YEHB - 140/50 YEHB - 140/50 140 50 213 1407 1005 201 210 53
YEHB - 140/150 YEHB - 140/150 140 150 318 1407 3016 201 210 74
YEHB - 140/300 YEHB - 140/300 140 300 478 1407 6032 201 210 104
YEHB - 220/50 YEHB - 220/50 220 50 223 2199 1571 314 260 90
YEHB - 220/150 YEHB - 220/150 220 150 333 2199 4712 314 260 120
YEHB - 220/300 YEHB - 220/300 220 300 498 2199 9425 314 260 169
YEHB - 310/50 YEHB - 310/50 310 50 251 3036 2169 434 305 137
YEHB - 310/150 YEHB - 310/150 310 150 357 3036 6056 434 305 189
YEHB - 310/300 YEHB - 310/300 310 300 512 3036 13012 434 305 263
YEHB - 410/50 YEHB - 410/50 410 50 275 4008 2863 573 350 197
YEHB - 410/150 YEHB - 410/150 410 150 382 4008 8588 573 350 262
YEHB - 410/300 YEHB - 410/300 410 300 538 4008 17177 573 350 357
YEHB - 520/50 YEHB - 520/50 520 50 305 5114 3653 731 400 197
YEHB - 520/150 YEHB - 520/150 520 150 410 5114 10959 731 400 262
YEHB - 520/300 YEHB - 520/300 520 300 566 5114 21918 731 400 357
YEHB - 610/50 YEHB - 610/50 610 50 315 5987 4276 855 430 342
YEHB - 610/150 YEHB - 610/150 610 150 420 5987 12829 855 430 440
YEHB - 610/300 YEHB - 610/300 610 300 576 5987 25659 855 430 583
YEHB - 830/50 YEHB - 830/50 830 50 335 8149 5821 1164 505 504
YEHB - 830/150 YEHB - 830/150 830 150 446 8149 17462 1164 505 649
YEHB - 830/300 YEHB - 830/300 830 300 606 8149 34925 1164 505 858
YEHB - 1100/50 YEHB - 1100/50 1100 50 365 10644 7603 1521 570 696
YEHB - 1100/150 YEHB - 1100/150 1100 150 476 10644 22808 1521 570 869
YEHB - 1100/300 YEHB - 1100/300 1100 300 636 10644 45616 1521 570 1116
Name Artikelnr. Zylinderklasse in t Hub in mm Downloads Angebot anfordern
YEHB - 140/50 522106-014050 140 50
YEHB - 140/150 522106-014100 140 150
YEHB - 140/300 522106-014150 140 300
YEHB - 220/50 522106-022050 220 50
YEHB - 220/150 522106-022100 220 150
YEHB - 220/300 522106-022150 220 300
YEHB - 310/50 522106-031050 310 50
YEHB - 310/150 522106-031100 310 150
YEHB - 310/300 522106-031150 310 300
YEHB - 410/50 522106-041050 410 50
YEHB - 410/150 522106-041100 410 150
YEHB - 410/300 522106-041150 410 300
YEHB - 520/50 522106-052050 520 50
YEHB - 520/150 522106-052100 520 150
YEHB - 520/300 522106-052150 520 300
YEHB - 610/50 522106-061050 610 50
YEHB - 610/150 522106-061100 610 150
YEHB - 610/300 522106-061150 610 300
YEHB - 830/50 522106-083050 830 50
YEHB - 830/150 522106-083100 830 150
YEHB - 830/300 522106-083150 830 300
YEHB - 1100/50 522106-110050 1100 50
YEHB - 1100/150 522106-110100 1100 150
YEHB - 1100/300 522106-110150 1100 300
