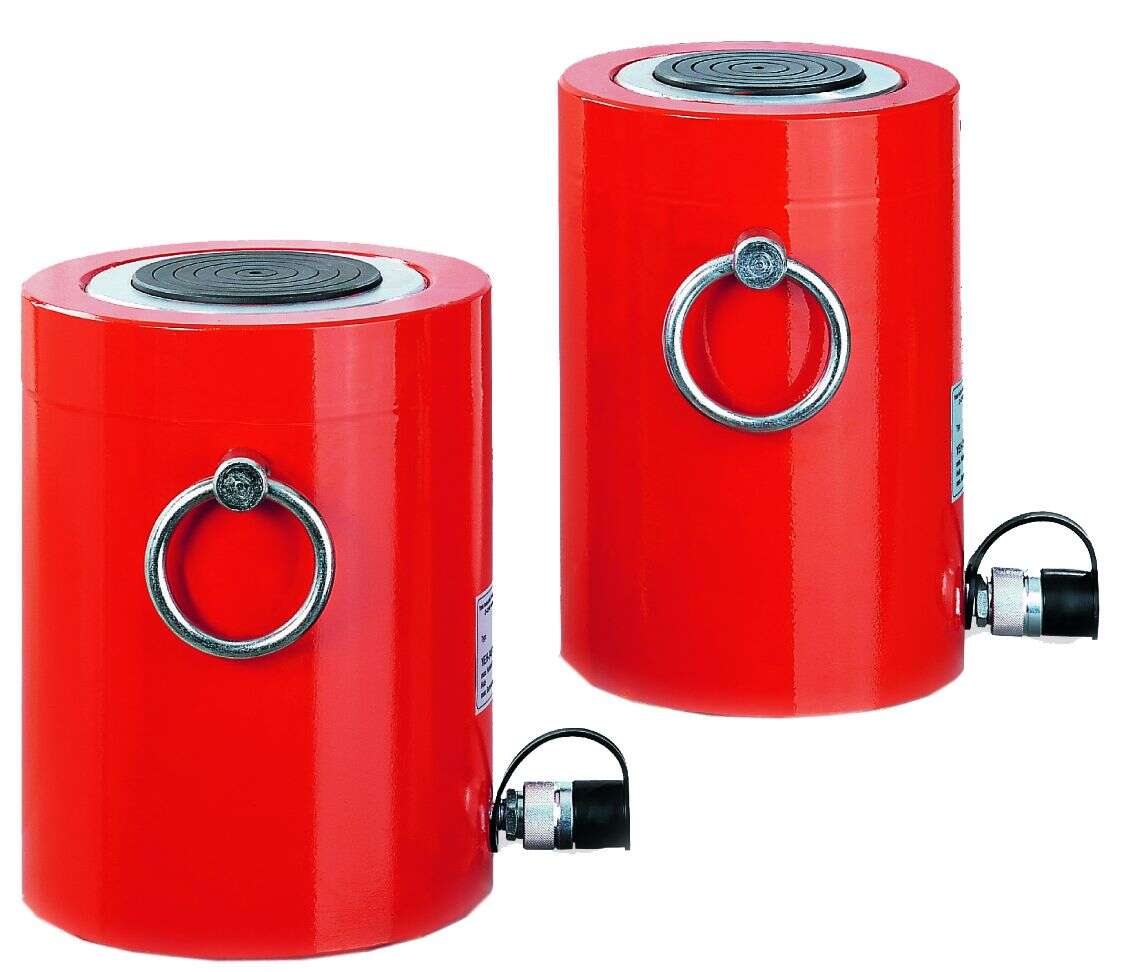

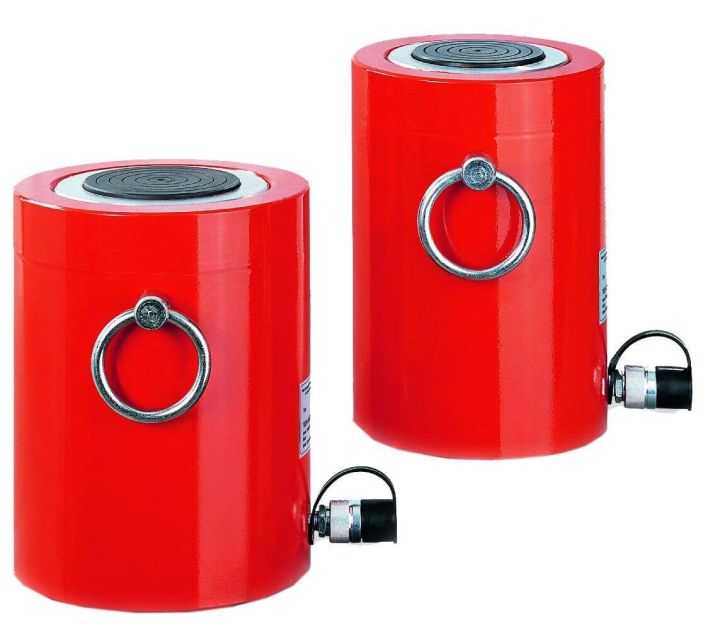

Schwerlast-Zylinder Typ YEGB

Artikelnummer 522105-000000
Bezeichnung max. Druckkraft: 140 t - 1100 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Der Einsatz von Pendeldruckstücken wird empfohlen! Geräte mit Druckkräften von 3036 bis 10644 kN auf Anfrage!

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Diese preiswerten Schwerlast-Zylinder der Baureihe YEGB werden eingesetzt, wenn schwerste Lasten angehoben, nivelliert oder gewogen werden müssen. Vielfältige Einsätze im Bauwesen, im schweren Maschinen- und Stahlbau, Anlagen-, Schiff- und Brückenbau sowie im schweren Vorrichtungsbau. Zum Anheben und Bewegen von schwersten Lasten, z. B. Groß-Maschinen, Brücken und Förderanlagen, wie auch zum Unterfangen von Gebäuden, zum Aufbocken von Schwerkonstruktionen und dergleichen mehr. - Betriebsdruck max. 700 bar - Tauchkolben in speziellen Führungsbändern gelagert - hartverchromter Kolben - Sicherheits-Abspritzbohrung als Hubbegrenzung - mit auswechselbarem, gehärtetem Druckstück - Ölanschlussgewinde 3/8 NPT - einschließlich Kupplungsmuffe Modell CFY-1 - alle Zylinder mit Trageösen
Name Zylinderklasse in t Hub in mm Bauhöhe (eingefahren) in mm max Druckkraft in kN max. Ölvolumen in cm³ wirksame Kolbenfläche in cm² Zylinderaußendurchmesser in mm Gewicht pro Stück in kg
YEGB - 140/50 140 50 160 1407 1005 201 210 43
YEGB - 140/150 140 150 274 1407 3016 201 210 74
YEGB - 140/300 140 300 430 1407 6032 201 210 116
YEGB - 220/50 220 50 180 2200 1571 314 260 75
YEGB - 220/150 220 150 291 2200 4712 314 260 120
YEGB - 220/300 220 300 451 2200 9425 314 260 187
YEGB - 310/50 310 50 193 3036 2169 434 305 110
YEGB - 310/150 310 150 309 3036 6506 434 305 176
YEGB - 310/300 310 300 469 3036 13012 434 305 267
YEGB - 410/50 410 50 215 4008 2863 573 350 161
YEGB - 410/150 410 150 325 4008 8588 573 350 244
YEGB - 410/300 410 300 485 4008 17177 573 350 364
YEGB - 520/50 520 50 225 5114 3653 731 400 221
YEGB - 520/150 520 150 335 5114 10959 731 400 329
YEGB - 520/300 520 300 495 5114 21918 731 400 486
YEGB - 610/50 610 50 236 5987 4276 855 430 268
YEGB - 610/150 610 150 346 5987 12829 855 430 393
YEGB - 610/300 610 300 506 5987 25659 855 430 574
YEGB - 830/50 830 50 263 8149 5281 1164 505 411
YEGB - 830/150 830 150 373 8149 17462 1164 505 583
YEGB - 830/300 830 300 533 8149 34925 1164 505 834
YEGB - 1085/50 1085 50 292 10644 7603 1521 570 582
YEGB - 1085/150 1085 150 402 10644 22808 1521 570 801
YEGB - 1085/300 1085 300 573 10644 45616 1521 570 1142
Name Artikelnr. Zylinderklasse in t Hub in mm Downloads Angebot anfordern
YEGB - 140/50 522105-014050 140 50
YEGB - 140/150 522105-014100 140 150
YEGB - 140/300 522105-014150 140 300
YEGB - 220/50 522105-022050 220 50
YEGB - 220/150 522105-022100 220 150
YEGB - 220/300 522105-022150 220 300
YEGB - 310/50 522105-031050 310 50
YEGB - 310/150 522105-031100 310 150
YEGB - 310/300 522105-031150 310 300
YEGB - 410/50 522105-041050 410 50
YEGB - 410/150 522105-041100 410 150
YEGB - 410/300 522105-041150 410 300
YEGB - 520/50 522105-052050 520 50
YEGB - 520/150 522105-052100 520 150
YEGB - 520/300 522105-052150 520 300
YEGB - 610/50 522105-061050 610 50
YEGB - 610/150 522105-061100 610 150
YEGB - 610/300 522105-061150 610 300
YEGB - 830/50 522105-083050 830 50
YEGB - 830/150 522105-083100 830 150
YEGB - 830/300 522105-083150 830 300
YEGB - 1085/50 522105-108505 1085 50
YEGB - 1085/150 522105-108510 1085 150
YEGB - 1085/300 522105-108515 1085 300
