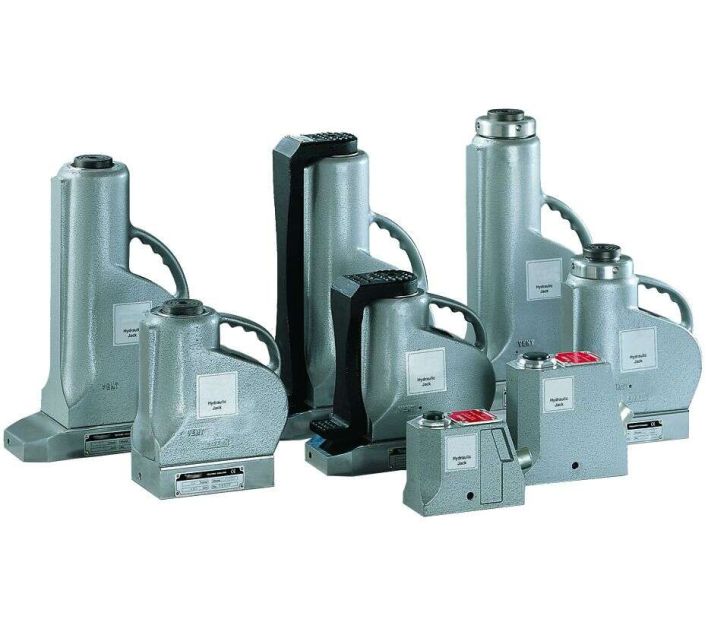

Aluminium-Hydraulikheber Typen AJH/AJS

Artikelnummer 522100-000000
Bezeichnung Tragfähigkeit: 6,5 t - 100 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Die 6,5 t und 10 t Heber sind in allen Lagen einsetzbar (auch überkopf) und verfügen über Federrückzug des Kolbens. Die 20 – 100 t Heber sind vertikal und horizontal einsetzbar.

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Die Heber zeichnen sich durch ein extrem niedriges Gewicht bei hoher Hubkraft aus. Die Verwendung einer hochfesten Aluminium-Legierung macht Hubkräfte bis 100 t möglich. Daraus resultiert ein äußerst günstiges Verhältnis von 1,8 t Hubkraft pro 1 kg Gewicht. Die Bedienung dieser Heber ist denkbar einfach. Die Lieferung erfolgt betriebsfertig, d.h. einschl. Hydrauliköl, Pumphebel und ggf. Tragegriff. Einsatzbereiche: Die Heber sind universell einsetzbar und finden ihre Anwendung in allen Werkstätten sowie auf allen Baustellen der Stahlindustrie, in Schiffswerften, im Stahl- und Brückenbau … überall dort, wo gehoben, positioniert, abgestützt und gepresst wird. Durch die Kombination mit zusätzlicher Hubklaue bzw. Sicherheitsmutter sind die Anwendungsmöglichkeiten unbegrenzt. Normalheber und Heber mit Sicherheitsmutter können nicht mit Hubklauen kombiniert werden. Zur Erhöhung der Standsicherheit verfügen alle Heber mit langem Hub über die verlängerte Grundplatte. - Hubhöhen von 75 – 305 mm - extrem niedriges Gewicht - alle Heber mit Überdruckventil - ab 20 t mit zusätzlicher mechanischer Hubbegrenzung - alle Heber mit gehärtetem Stahldruckstück und feinfühligem Ablassventil, welches mit dem Pumpenhebel bedient wird Aluminiumheber mit Hubklaue Die Heber von 20 – 60 t können mit Hubklauen aus­gestattet werden. In diesem Fall verfügen die Heber über eine verlängerte Grundplatte. Die maximal zu­lässige Belastung der Hubklauen beträgt 40 % der Hebertragfähigkeit. Aluminiumheber mit Sicherheitsmutter Alle Heber ab 20 t können mit Sicherheitsmutter geliefert werden. Diese Einrichtung ermöglicht ein absolut sicheres Aufbocken von Lasten auch über einen längeren Zeitraum. Der Heber wirkt in diesem Falle wie ein mechanischer Bock, die Hydraulik kann vollständig entlastet werden.
Name Tragfähigkeit in t Ausführung Hub in mm Grundplatte Bauhöhe in mm max. Belastung der Hubklae in t min. Höhe der Hubklaue in mm Gewicht pro Stück in kg
AJS - 65 6,5 Normalheber (mit glattem Kolben) 75 159 x 76 131 3,6
AJS - 104 10 Normalheber (mit glattem Kolben) 115 171 x 76 182 6,3
AJH - 620 20 Normalheber (mit glattem Kolben) 152 180 x 120 265 10,9
AJH - 1220 20 Normalheber (mit glattem Kolben) 305 250 x 120 440 16,7
AJH - 630 30 Normalheber (mit glattem Kolben) 152 200 x 140 265 15,4
AJH - 1230 30 Normalheber (mit glattem Kolben) 305 275 x 140 452 23,4
AJH - 660 60 Normalheber (mit glattem Kolben) 152 250 x 190 293 27,4
AJH - 1260 60 Normalheber (mit glattem Kolben) 305 340 x 190 500 43,7
AJH - 6100 100 Normalheber (mit glattem Kolben) 152 305 x 250 315 49
AJH-620 C 20 Heber mit Hubklaue 152 250 x 120 280 8 67 14,5
AJH-1220 C 20 Heber mit Hubklaue 305 250 x 120 452 8 67 22,2
AJH-630 C 30 Heber mit Hubklaue 152 275 x 140 284 12 72 20,3
AJH-1230 C 30 Heber mit Hubklaue 305 275 x 140 472 12 72 31
AJH-660 C 60 Heber mit Hubklaue 152 340 x 190 327 24 72 43,1
AJH-1260 C 60 Heber mit Hubklaue 305 340 x 190 533 24 72 64,9
AJH-620 SR 20 Heber mit Sicherheitsmutter 152 180 x 120 291 10,9
AJH-1220 SR 20 Heber mit Sicherheitsmutter 305 250 x 120 464 16,7
AJH-630 SR 30 Heber mit Sicherheitsmutter 152 200 x 140 294 15,4
AJH-1230 SR 30 Heber mit Sicherheitsmutter 305 275 x 140 480 23,4
AJH-660 SR 60 Heber mit Sicherheitsmutter 152 250 x 190 330 27,4
AJH-1260 SR 60 Heber mit Sicherheitsmutter 305 340 x 190 536 43,7
AJH-6100 SR 100 Heber mit Sicherheitsmutter 152 305 x 250 366 53
Name Artikelnr. Tragfähigkeit in t Ausführung Hub in mm Bauhöhe in mm Grundplatte Downloads Angebot anfordern
AJS - 65 522109-007075 6,5 Normalheber (mit glattem Kolben) 75 131 159 x 76
AJS - 104 522109-010115 10 Normalheber (mit glattem Kolben) 115 182 171 x 76
AJH - 620 522109-020152 20 Normalheber (mit glattem Kolben) 152 265 180 x 120
AJH - 1220 522109-020305 20 Normalheber (mit glattem Kolben) 305 440 250 x 120
AJH - 630 522109-030152 30 Normalheber (mit glattem Kolben) 152 265 200 x 140
AJH - 1230 522109-030305 30 Normalheber (mit glattem Kolben) 305 452 275 x 140
AJH - 660 522109-060152 60 Normalheber (mit glattem Kolben) 152 293 250 x 190
AJH - 1260 522109-060305 60 Normalheber (mit glattem Kolben) 305 500 340 x 190
AJH - 6100 522109-100152 100 Normalheber (mit glattem Kolben) 152 315 305 x 250
AJH-620 C 522110-020152 20 Heber mit Hubklaue 152 280 250 x 120
AJH-1220 C 522110-020305 20 Heber mit Hubklaue 305 452 250 x 120
AJH-630 C 522110-030152 30 Heber mit Hubklaue 152 284 275 x 140
AJH-1230 C 522110-030305 30 Heber mit Hubklaue 305 472 275 x 140
AJH-660 C 522110-060152 60 Heber mit Hubklaue 152 327 340 x 190
AJH-1260 C 522110-060305 60 Heber mit Hubklaue 305 533 340 x 190
AJH-620 SR 522111-020152 20 Heber mit Sicherheitsmutter 152 291 180 x 120
AJH-1220 SR 522111-020305 20 Heber mit Sicherheitsmutter 305 464 250 x 120
AJH-630 SR 522111-030152 30 Heber mit Sicherheitsmutter 152 294 200 x 140
AJH-1230 SR 522111-030305 30 Heber mit Sicherheitsmutter 305 480 275 x 140
AJH-660 SR 522111-060152 60 Heber mit Sicherheitsmutter 152 330 250 x 190
AJH-1260 SR 522111-060305 60 Heber mit Sicherheitsmutter 305 536 340 x 190
AJH-6100 SR 522111-100152 100 Heber mit Sicherheitsmutter 152 366 305 x 250
