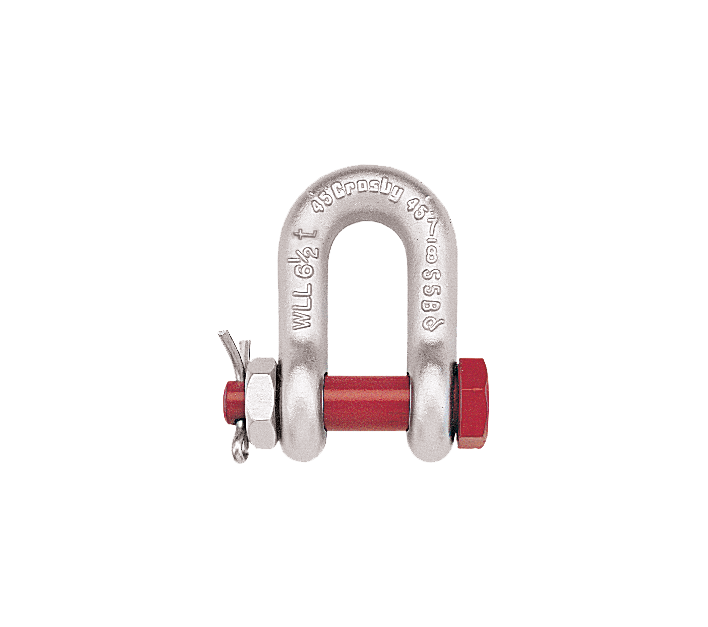

Schäkel - gerade - KS-2150

Artikelnummer 107154-400000
Bezeichnung Tragfähigkeit: 0,5 t - 85 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Schäkel können mit Abnahmeprüfung und Zertifikaten nach verschiedenen Normen und/oder Zertifizierungsinstituten geliefert werden z.B. ABS, DNV, Lloyds!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Schäkel mit Bolzen, Mutter und Splint - jeder Schäkel mit Angabe der Tragfähigkeit - feuerverzinkt - dauerfest (0,33 t bis 55 t) - Ausführung ab 25 t mit RFID-Chips - Schäkel sind gehärtet, angelassen und erfüllen die DNV-Anforderungen bezüglich Kerbschlagzähigkeit (42 Joule bei -20°C) - Ausführungen von 0,5 - 25 t entsprechen EN 13889:2009 - Schäkel mit Schraubbolzen erfüllen die Leistungsanforderungen gemäß RR-C-271D Typ IVB, Grad A, Klasse 2 - jedoch mit Ausnahme der Bestimmungen, die vom Auftraggeber erfüllt werden müssen - Schäkel erfüllen und übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur, darüber hinaus weitere kritische Leistungsanforderungen, die in dieser Norm nicht enthalten sind, z.B. Dauerfestigkeit, Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge - Typzulassung und Zertifizierung nach ABS 2006 Steel Vessel Rules 1-1-17.7 (Bestimmung für Stahlschiffe) und ABS Guide for Certification of Cranes (ABS-Richtlinie für die Zertifizierung von Kränen) - Einsatztemperaturen: -40°C bis +204°C - Hinweis: Die maximale Prüflast beträgt 200% der Tragfähigkeit. Die minimale Bruchlast beträgt 600% der Tragfähigkeit.

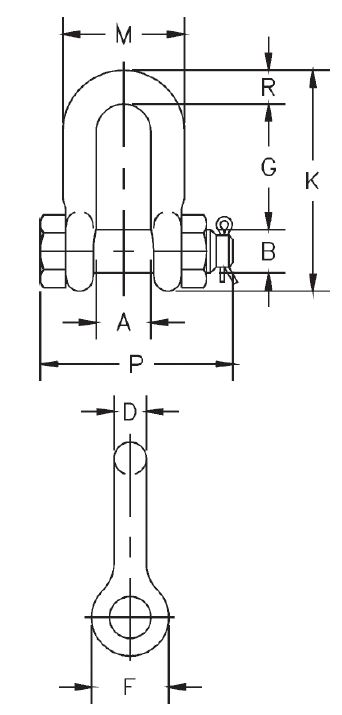

Name Tragfähigkeit in t A in mm B in mm D in mm F in mm G in mm K in mm M in mm P in mm R in mm Gewicht pro Stück in kg
Schäkel - gerade - KS-2150 0,5 11.9 7.85 6.35 15.5 19.1 40.4 24.6 39.6 6.35 0.06
Schäkel - gerade - KS-2150 0,75 13.5 9.65 7.85 19.1 25.4 48.5 29.5 46.2 7.85 0.1
Schäkel - gerade - KS-2150 1 16.8 11.2 9.65 23.1 31 58.5 35.8 55 9.65 0.15
Schäkel - gerade - KS-2150 1,5 19.1 12.7 11.2 26.9 36.1 67.5 41.1 63.5 11.2 0.22
Schäkel - gerade - KS-2150 2 20.6 16 12.7 30.2 41.4 77 46 71 12.7 0.34
Schäkel - gerade - KS-2150 3,25 26.9 19.1 16 38.1 51 95.5 58.5 89.5 16 0.67
Schäkel - gerade - KS-2150 4,75 31.8 22.4 19.1 46 60.5 115 70 103 20.6 1.14
Schäkel - gerade - KS-2150 6,5 36.6 25.4 22.4 53 71.5 135 81 120 24.6 1.74
Schäkel - gerade - KS-2150 8,5 42.9 28.7 25.4 60.5 81 151 93.5 135 25.4 2.52
Schäkel - gerade - KS-2150 9,5 46 31.8 28.7 68.5 91 172 103 150 31.8 3.45
Schäkel - gerade - KS-2150 12 51.5 35.1 31.8 76 100 191 115 165 35.1 4.9
Schäkel - gerade - KS-2150 13,5 57 38.1 35.1 84 111 210 127 183 38.1 6.24
Schäkel - gerade - KS-2150 17 60.5 41.4 38.1 92 122 230 137 196 41.1 8.39
Schäkel - gerade - KS-2150 25 73 51 44.5 106 146 279 162 230 54 14.2
Schäkel - gerade - KS-2150 35 82.5 57 51 122 172 312 184 264 60 21.2
Schäkel - gerade - KS-2150 55 105 70 66.5 145 203 377 238 344 66.5 38.6
Schäkel - gerade - KS-2150 85 127 82.5 76 165 216 429 279 419 89 56

Name Artikelnr. Tragfähigkeit in t Downloads Angebot anfordern
Schäkel - gerade - KS-2150 107154-400050 0,5
Schäkel - gerade - KS-2150 107154-400075 0,75
Schäkel - gerade - KS-2150 107154-400100 1
Schäkel - gerade - KS-2150 107154-400150 1,5
Schäkel - gerade - KS-2150 107154-400200 2
Schäkel - gerade - KS-2150 107154-400325 3,25
Schäkel - gerade - KS-2150 107154-400475 4,75
Schäkel - gerade - KS-2150 107154-400650 6,5
Schäkel - gerade - KS-2150 107154-400850 8,5
Schäkel - gerade - KS-2150 107154-400950 9,5
Schäkel - gerade - KS-2150 107154-401200 12
Schäkel - gerade - KS-2150 107154-401350 13,5
Schäkel - gerade - KS-2150 107154-401700 17
Schäkel - gerade - KS-2150 107154-402500 25
Schäkel - gerade - KS-2150 107154-403500 35
Schäkel - gerade - KS-2150 107154-405500 55
Schäkel - gerade - KS-2150 107154-408500 85
