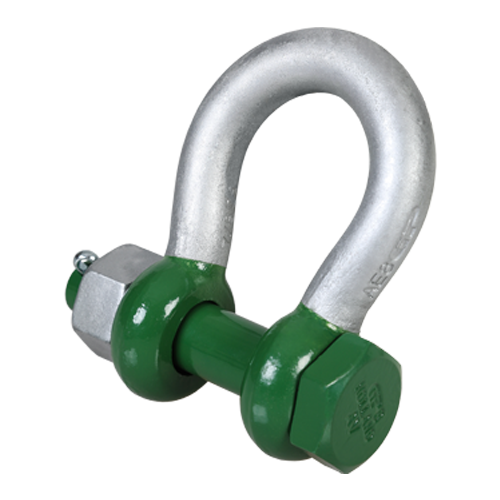

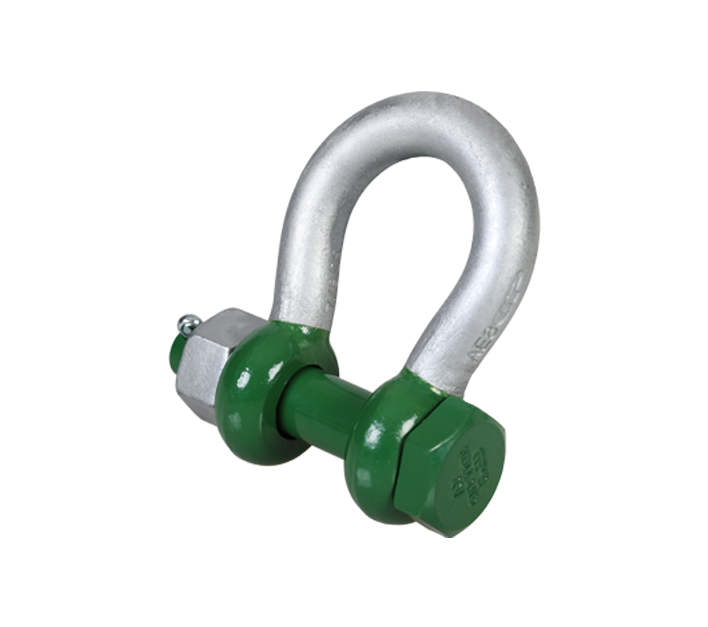

Green Pin Polar® Schäkel BN geschweift

Artikelnummer 107166-100000
Bezeichnung Tragfähigkeit: 2,0 t - 85 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Der Green Pin Polar® Schäkel BN geschweift ist ein geschweifter Schäkel mit einem Sicherheitsbolzen, der für den Einsatz bei niedrigeren Temperaturen optimiert wurde. Der Schäkel kann unter extremen klimatischen Bedingungen eingesetzt werden, bis zu -60°C (-76°F). Der Schäkel bietet eine doppelte Sicherheit (Splint und Sicherheitsbolzen), die ein unbeabsichtigtes Herausdrehen des Bolzens verhindert. Eine lange Lebensdauer wird durch die Verzinkung des Green Pin Polar® Schäkel BN geschweift sicher gestellt. Natürlich entspricht der Green Pin Polar® Schäkel BN geschweift einer Vielzahl von Zertifizierungen erstklassiger Gesellschaften wie DNV GL GL. Der Green Pin Polar® Schäkel BN geschweift ist sowohl für einsträngige als auch mehrsträngige Systeme geeignet und mit einer Arbeitslastungsgrenze von 2 bis 85 t lieferbar. - Perfekt für den Einsatz bei niedrigen Temperaturen (bis zu -60 ° C / -76 ° F) - Sicherheitsbolzen: perfekt bei möglicher Gefahr von Rotation des Bolzens - Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV) - Überragende Lagerverfügbarkeit von 99% - Geeignet für ein- und mehrsträngige Systeme Produktcode: G-5163 Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet Sicherheitsfaktor: Mindestbruchlast = 7-fache WLL, für Schäkel mit einer WLL von 55t und 85t beträgt die Mindestbruchlast = 6-fache WLL Oberflächenbehandlung: feuerverzinkt Temperatureinsatzbereich: -60°C bis +200°C Zertifikate: 2.1, 2.2, 3.1, MTCa, DNV 2.7-1a, DNV 2.7-1b, DNVGL-ST-0378, ABS PDA Normen: EN 13889 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Type IVA Class 3, Grade A

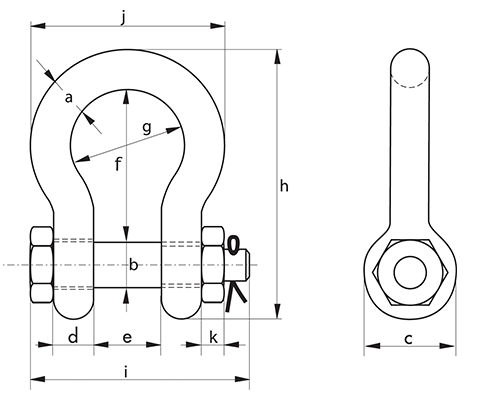

Name WLL in t Augendurchmesser c in mm Bolzendurchmesser b in mm Bolzenlänge i in mm Breite Mutter k in mm Bügeldurchmesser a in mm innere Länge f in mm innere Weite e in mm Länge h in mm Stärke Auge d in mm Weite Bügel g in mm Weite j in mm Gewicht pro Stück in kg
Green Pin Polar® Schäkel BN geschweift 2 34 16 82 13 13.5 51 22 89 13 32 58 0.42
Green Pin Polar® Schäkel BN geschweift 3,25 40 19 98 17 16 64 27 110 16 43 75 0.74
Green Pin Polar® Schäkel BN geschweift 4,75 46 22 114 19 19 76 31 129 19 51 89 1.18
Green Pin Polar® Schäkel BN geschweift 6,5 52 25 130 22 22 83 36 144 22 58 102 1.77
Green Pin Polar® Schäkel BN geschweift 8,5 59 28 150 25 25 95 43 164 25 68 118 2.58
Green Pin Polar® Schäkel BN geschweift 9,5 66 32 166 27 28 108 47 185 28 75 131 3.66
Green Pin Polar® Schäkel BN geschweift 12 72 35 178 30 32 115 51 201 32 83 147 4.91
Green Pin Polar® Schäkel BN geschweift 13,5 80 38 197 33 35 133 57 227 35 92 162 6.54
Green Pin Polar® Schäkel BN geschweift 17 88 42 202 19 38 146 60 249 38 99 175 8.19
Green Pin Polar® Schäkel BN geschweift 25 103 50 249 23 45 178 74 300 45 126 216 14.2
Green Pin Polar® Schäkel BN geschweift 35 116 57 269 26 50 197 83 334 50 138 238 19.9
Green Pin Polar® Schäkel BN geschweift 42,5 130 65 301 29 57 222 95 377 57 160 274 28.3
Green Pin Polar® Schäkel BN geschweift 55 145 70 330 32 65 260 105 433 65 180 310 39.6
Green Pin Polar® Schäkel BN geschweift 85 162 83 380 40 75 329 127 527 73 190 340 62

Name Artikelnr. WLL in t Downloads Angebot anfordern
Green Pin Polar® Schäkel BN geschweift 107166-102000 2
Green Pin Polar® Schäkel BN geschweift 107166-103250 3,25
Green Pin Polar® Schäkel BN geschweift 107166-104750 4,75
Green Pin Polar® Schäkel BN geschweift 107166-106500 6,5
Green Pin Polar® Schäkel BN geschweift 107166-108500 8,5
Green Pin Polar® Schäkel BN geschweift 107166-109500 9,5
Green Pin Polar® Schäkel BN geschweift 107166-112000 12
Green Pin Polar® Schäkel BN geschweift 107166-113500 13,5
Green Pin Polar® Schäkel BN geschweift 107166-117000 17
Green Pin Polar® Schäkel BN geschweift 107166-125000 25
Green Pin Polar® Schäkel BN geschweift 107166-135000 35
Green Pin Polar® Schäkel BN geschweift 107166-142500 42,5
Green Pin Polar® Schäkel BN geschweift 107166-155000 55
Green Pin Polar® Schäkel BN geschweift 107166-185000 85
