    Schäkel - gerade KS-210

    Artikelnummer 107154-200000
    Bezeichnung Tragfähigkeit: 0,5 t - 55 t
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Schäkel können mit Abnahmeprüfung und Zertifikaten nach verschiedenen Normen und/oder Zertifizierungsinstituten geliefert werden z.B. ABS, DNV, Lloyds!

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

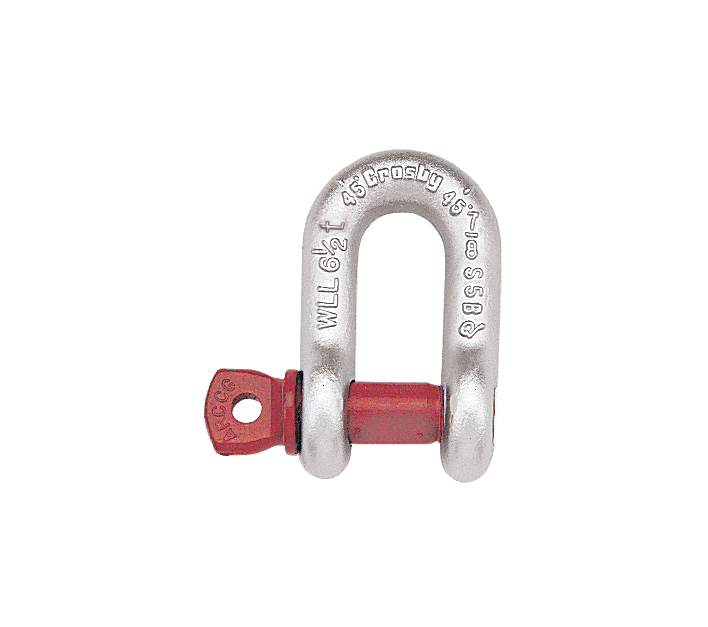

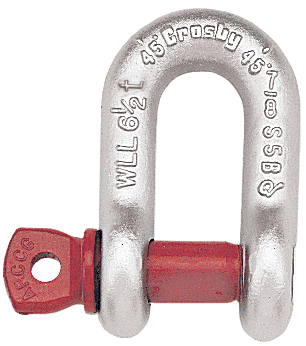

    main product photo
    - jeder Schäkel mit Angabe der Tragfähigkeit - feuerverzinkt, dauerfest - Ausführung ab 25 t mit RFID-Chips - Schäkel sind gehärtet, angelassen und erfüllen die DNV-Anforderungen bezüglich Kerbschlagzähigkeit (42 Joule bei -20°C) - Ausführungen von 0,5 - 25 t entsprechen EN 13889:2009 - Schäkel erfüllen und übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur - darüber hinaus weitere kritische Leistungsanforderungen, die in dieser Norm nicht enthalten sind, z.B. Dauerfestigkeit, Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge - Typzulassung und Zertifizierung nach ABS 2006 Steel Vessel Rules 1-1-17.7 (Bestimmung für Stahlschiffe) und ABS Guide for Certification of Cranes (ABS-Richtlinie für die Zertifizierung von Kränen)

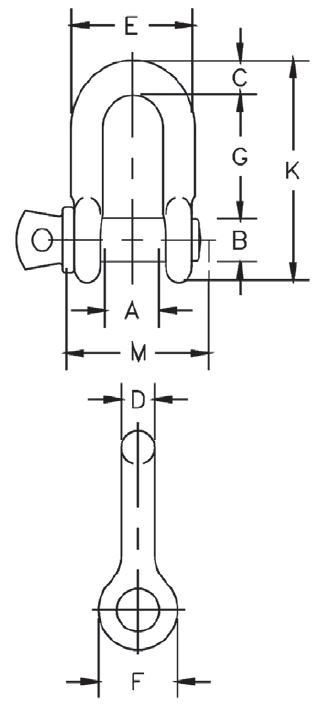

    Name Tragfähigkeit in t A in mm B in mm C in mm D in mm E in mm F in mm G in mm K in mm M in mm Gewicht pro Stück in kg
    Schäkel - gerade KS-210 0,5 11.9 7.85 6.35 6.35 24.6 15.5 22.4 40.4 35.1 0.05
    Schäkel - gerade KS-210 0,75 13.5 9.65 7.85 7.85 29.5 19.1 26.2 48.5 42.2 0.08
    Schäkel - gerade KS-210 1 16.8 11.2 9.65 9.65 35.8 23.1 31.8 58.5 51.5 0.13
    Schäkel - gerade KS-210 1,5 19.1 12.7 11.2 11.2 41.4 26.9 36.6 67.5 60.5 0.2
    Schäkel - gerade KS-210 2 20.6 16 12.7 12.7 46 30.2 41.4 77 68.5 0.27
    Schäkel - gerade KS-210 3,25 26.9 19.1 15.7 16 58.5 38.1 51 95.5 85 0.57
    Schäkel - gerade KS-210 4,75 31.8 22.4 20.6 19.1 70 46 60.5 115 101 1.2
    Schäkel - gerade KS-210 6,5 36.6 25.4 24.6 22.4 81 53 71.5 135 114 1.43
    Schäkel - gerade KS-210 8,5 42.9 28.7 25.4 25.4 93.5 60.5 81 151 129 2.15
    Schäkel - gerade KS-210 9,5 46 31.8 31.8 28.7 103 68.5 91 172 142 3.06
    Schäkel - gerade KS-210 12 51.5 35.1 35.1 31.8 115 76 100 191 156 4.11
    Schäkel - gerade KS-210 13,5 57 38.1 38.1 35.1 127 84 111 210 174 5.28
    Schäkel - gerade KS-210 17 60.5 41.4 41.1 38.1 137 92 122 230 187 7.23
    Schäkel - gerade KS-210 25 73 51 54 44.5 162 106 146 279 231 12.1
    Schäkel - gerade KS-210 35 82.5 57 60 51 184 122 172 312 263 19.2
    Schäkel - gerade KS-210 55 105 70 66.5 66.5 238 145 203 377 330 32.5

    Varianten
    Name Artikelnr. Tragfähigkeit in t Downloads Angebot anfordern
    Schäkel - gerade KS-210 107154-200050 0,5
    Schäkel - gerade KS-210 107154-200075 0,75
    Schäkel - gerade KS-210 107154-200100 1
    Schäkel - gerade KS-210 107154-200150 1,5
    Schäkel - gerade KS-210 107154-200200 2
    Schäkel - gerade KS-210 107154-200325 3,25
    Schäkel - gerade KS-210 107154-200475 4,75
    Schäkel - gerade KS-210 107154-200650 6,5
    Schäkel - gerade KS-210 107154-200850 8,5
    Schäkel - gerade KS-210 107154-200950 9,5
    Schäkel - gerade KS-210 107154-201200 12
    Schäkel - gerade KS-210 107154-201350 13,5
    Schäkel - gerade KS-210 107154-201700 17
    Schäkel - gerade KS-210 107154-202500 25
    Schäkel - gerade KS-210 107154-203500 35
    Schäkel - gerade KS-210 107154-205500 55
