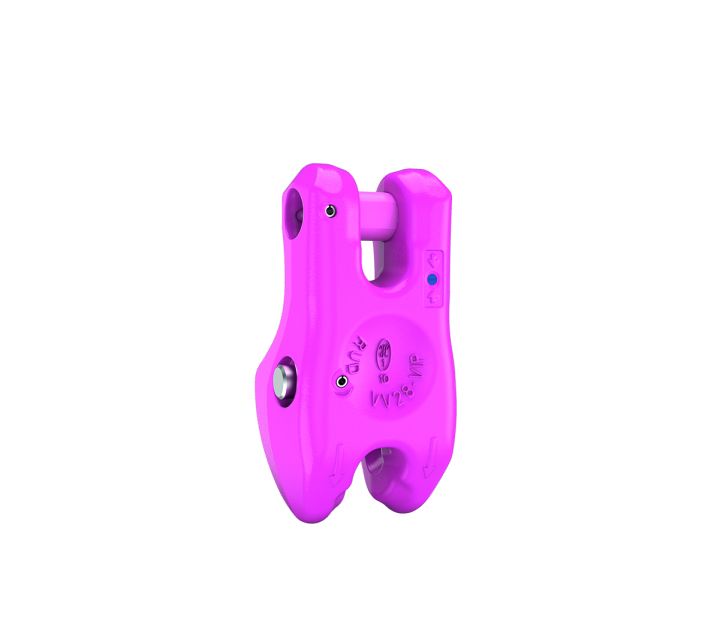

RUD VIP-Verkürzungsklaue VV

Artikelnummer	204322

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Weiterentwicklung der seit Jahrzehnten bewährten RUD-Verkürzungsklaue - gefertigt entsprechend DIN 5692 - unverlierbar in den durchgehenden Kettenstrang einbaubar - kein zusätzliches Ketten- und Kupplungsteil erforderlich - an jeder beliebigen Stelle des Kettenstranges montierbar - ideale Abstützung der Kette durch gliedförmige Taschenaufahme, dadurch keine Tragfähigkeitsreduzierung - der robuste, federnd gelagerte Sicherungsbolzen verhindert ein selbsttätiges Lösen der eingehängten Ketten im unbelasteten Zustand sowie unter Belastung - Eine detailierte Handhabungsanleitung wird mitgeliefert. - Für VIP-Kette Ø20, Ø22 und Ø28 mm ist nur die Standard-Verkürzungsklaue lieferbar

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	T in mm	Gewicht/Stk in kg
VV-20	16	20	117	100	102	140	8,83
VV-22	20	22	117	100	102	140	8,45
VV-28	31,5	28	150	130	130	170	17,3

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VV-20	7994856	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VV-22	7994855	20	22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VV-28	7900643	31,5	28	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt Datenblatt	Menge
