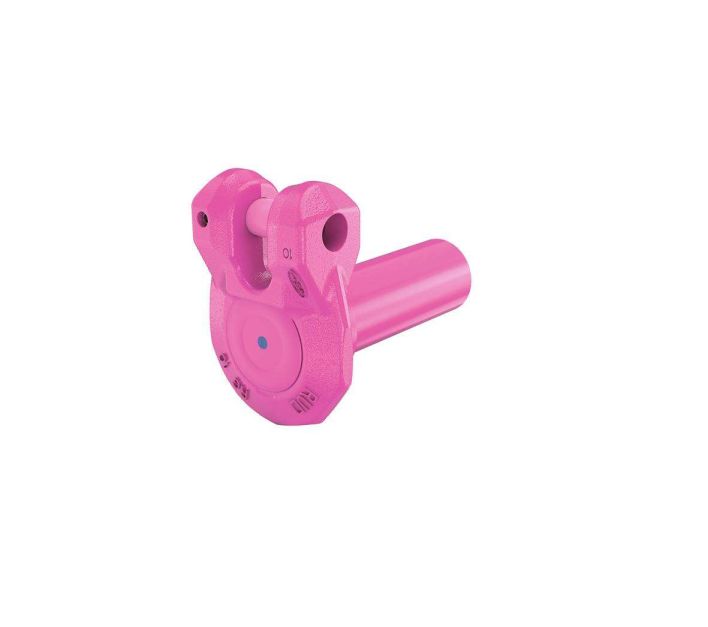

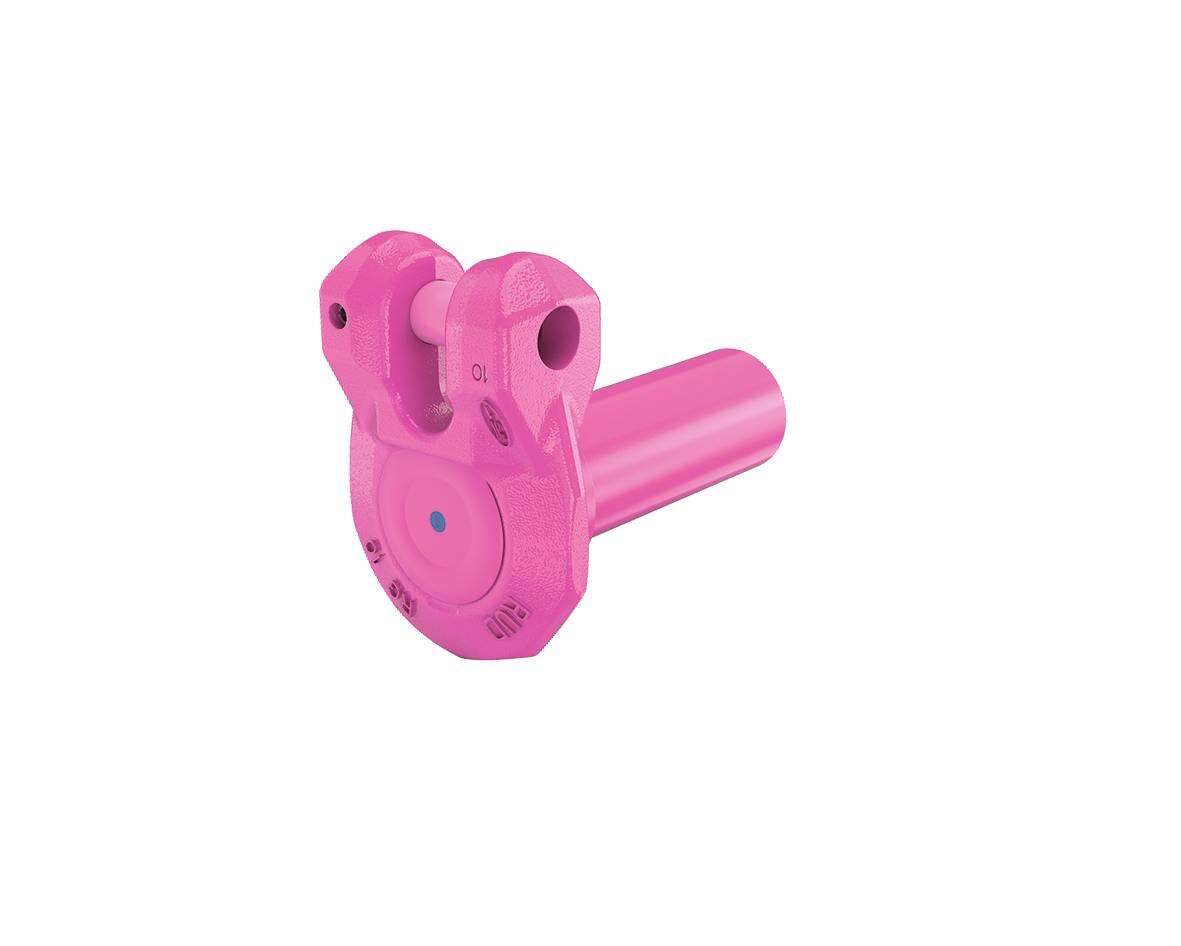

RUD VIP-Einsteck-Ringgabel V-ERG

Artikelnummer	204326

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

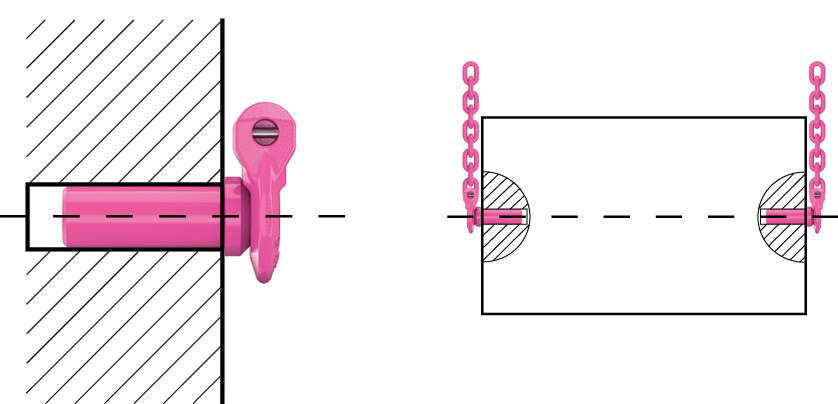

In Verbindung mit Spreizstrebe oder Traverse für senkrechtes Anschlagen empfohlen. Achtung: Beim Hebevorgang unbedingt am Bund anschlagen! VIP-Einsteck-Ringgabeln sind keine Lagerware, Fertigung nur auf Kundenwunsch. Entsprechende Lieferzeit berücksichtigen.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

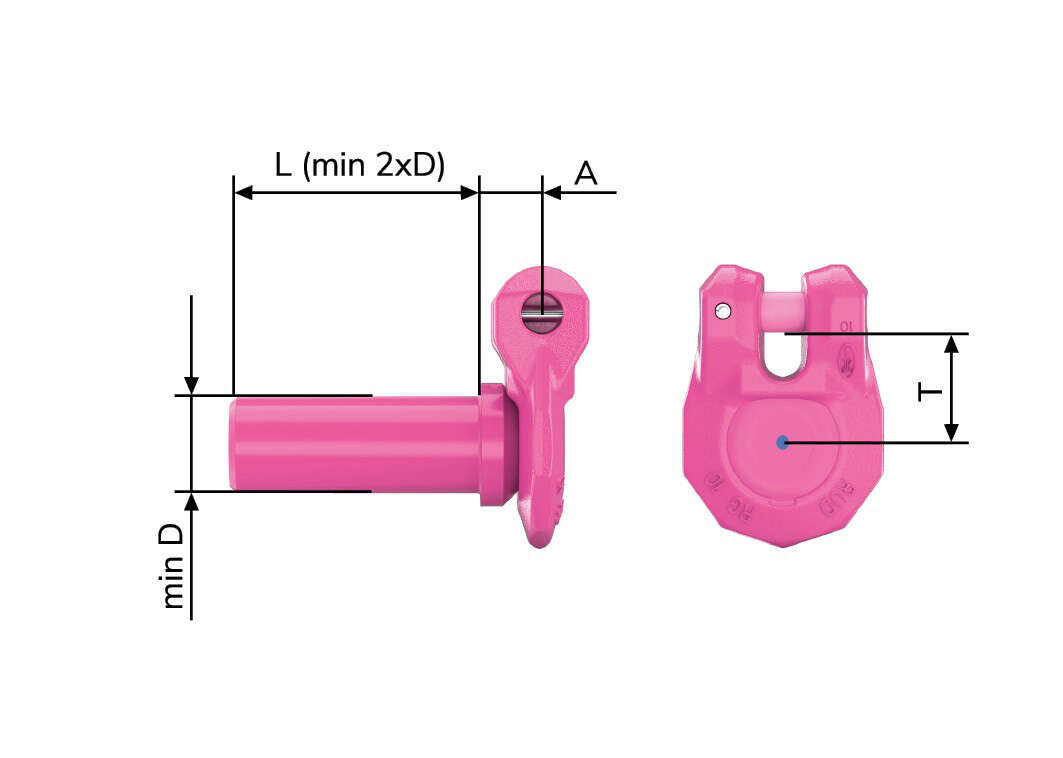

- als Steckbolzen einsetzbar für Werkzeugtransport oder ähnliche Anschlagarten. - überall dort, wo nur Bohrungen als Lastaufnahme möglich sind - minimaler ØD siehe Betriebsanleitung - maximaler ØD = 48 mm - Bohrungsdurchmesser L = D+1 mm - Mindest-Bolzenlänge L = 2xD

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	D in mm	T in mm
V-ERG-6	1,5	6	11	17	20
V-ERG-8	2,5	8	15	22	26
V-ERG-10	4	10	18	28	33
V-ERG-13	6,7	13	24	36	42
V-ERG-16	10	16	29	45	54

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
V-ERG-6	8600130	1,5	6	CAD Dateien Datenblatt	Menge
V-ERG-8	8600131	2,5	8	CAD Dateien Datenblatt	Menge
V-ERG-10	8600132	4	10	CAD Dateien Datenblatt	Menge
V-ERG-13	8600133	6,7	13	CAD Dateien Datenblatt	Menge
V-ERG-16	8600134	10	16	CAD Dateien Datenblatt	Menge
