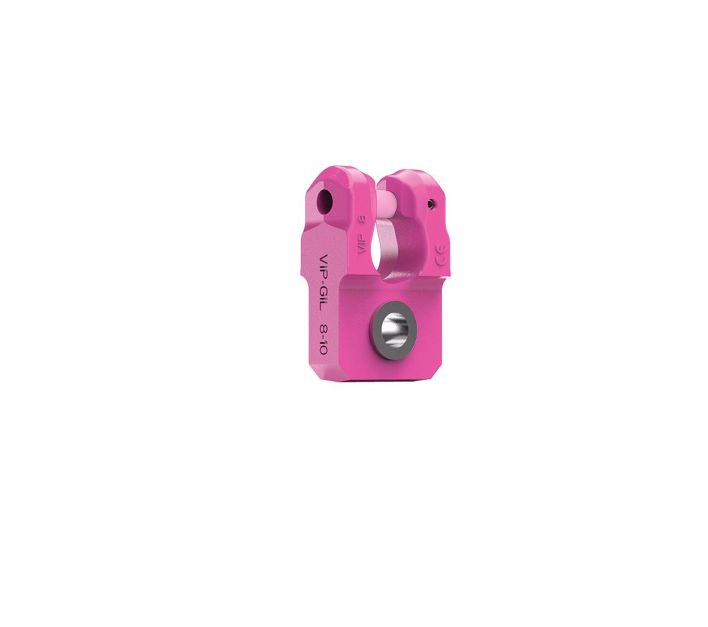

RUD VIP-Gabelkopf-Isolierlasche VGIL

Artikelnummer	204341

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Zum Schweißen, von am Kran hängender Last, die Gefahr des Stromdurchflusses in die Krananlage wird minimiert. - bis max. 1000 V isoliert - max. Betriebstemperatur +80°C - Tragfähigkeit eingeprägt

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	T1 in mm	T2 in mm	Gewicht/Stk in kg
VGIL-6	1,5	6	35	7	16	10	36	64	0,15
VGIL-8	2,5	8	37	9	20	12	37	85	0,25
VGIL-10	4	10	46	11	26	16	47	107	0,5
VGIL-13	6,7	13	60	14,5	32	20	54	132	1,08
VGIL-16	10	16	70	17,5	37	25	70	166	1,78

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VGIL-6	7984161	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VGIL-8	7984162	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VGIL-10	7984163	4	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VGIL-13	7984164	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VGIL-16	7984165	10	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
