RUD VIP-Endglied VB

Artikelnummer	204368

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

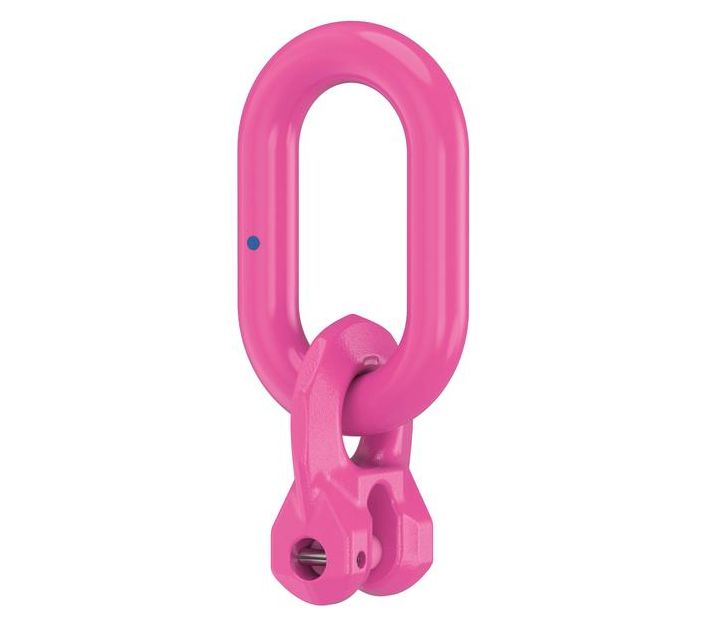

VIP-Endglied VB-1 mit eingeschweißter, allseitig beweglicher VIP-Ringgabel, dadurch Zwangsanschluß für Ø-Kette und Strangzahl. Hierzu können auch alle VSAK-Sonderaufhängeköpfe verwendet werden, jedoch ohne VIP-KZA-Kennzeichenanhänger. VIP-Verbindungsbolzen und Sicherungsstift sind vormontiert.

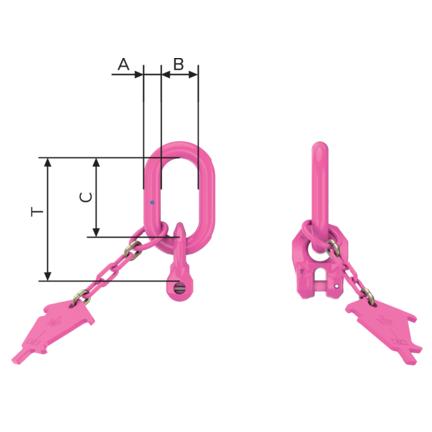

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
VB-1-6	1,5	6	13	25	54					82	0,31
VB-1-8	2,5	8	16	34	70					107	0,59
VB-1-10	4	10	18	40	85					131	0,96
VB-1-13	6,7	13	22	50	115					174	1,9
VB-1-16	10	16	26	65	140					211	3,44
VB-1-20	16	20	32	75	170					264	6,96
VB-1-22	20	22	36	110	200					294	8,21
VB-1-28	31,5	28	62	130	150	130	80	100	52	215	15,3

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VB-1-6	7100220	1,5	6	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-8	7100221	2,5	8	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-10	7100222	4	10	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-13	7100223	6,7	13	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-16	7100224	10	16	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-20	7104093	16	20	CAD Datei (.stp)	Menge
VB-1-22	7102060	20	22	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VB-1-28	7900641	31,5	28	CAD Datei (.dxf) CAD Datei (.stp)	Menge
