RUD VIP-Endglied VA

Artikelnummer	204367

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

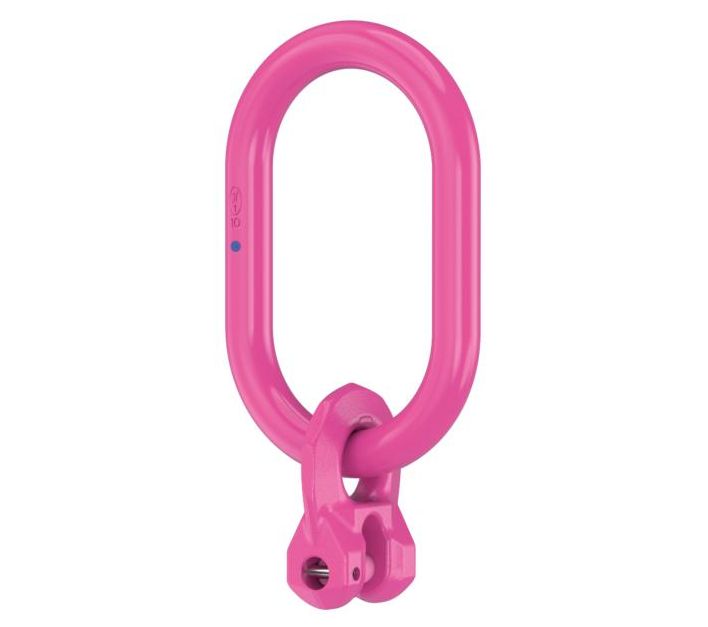

VIP-Endglied VA-1 mit eingeschweißter, allseitig beweglicher VIP-Ringgabel, dadurch Zwangsanschluß für Ø-Kette und Strangzahl. Hierzu können auch alle VSAK-Sonderaufhängeköpfe verwendet werden, jedoch ohne VIP-KZA-Kennzeichenanhänger. VIP-Verbindungsbolzen und Sicherungsstift sind vormontiert.

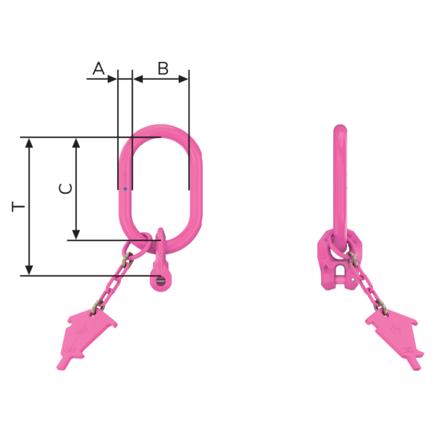

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	T in mm	Gewicht/Stk in kg
VA-1-6	1,5	6	13	60	110	138	0,47
VA-1-8	2,5	8	16	60	110	147	0,77
VA-1-10	4	10	18	75	135	181	1,24
VA-1-13	6,7	13	22	90	160	218	2,31
VA-1-16	10	16	26	100	180	250	3,84
VA-1-20	16	20	40	180	340	434	14,04
VA-1-22	20	22	45	180	340	434	17,18

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VA-1-6	7100237	1,5	6	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-8	7100238	2,5	8	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-10	7100239	4	10	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-13	7100240	6,7	13	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-16	7100241	10	16	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-20	7104090	16	20	CAD Datei (.dxf) CAD Datei (.stp)	Menge
VA-1-22	7109092	20	22	CAD Datei (.dxf) CAD Datei (.stp)	Menge
