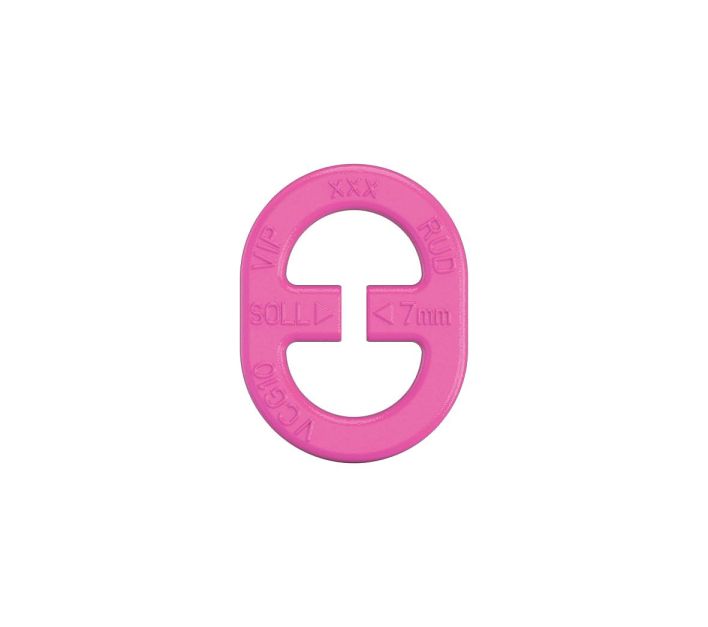

RUD Kontrollglied -einzeln- VCG

Artikelnummer	204340

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

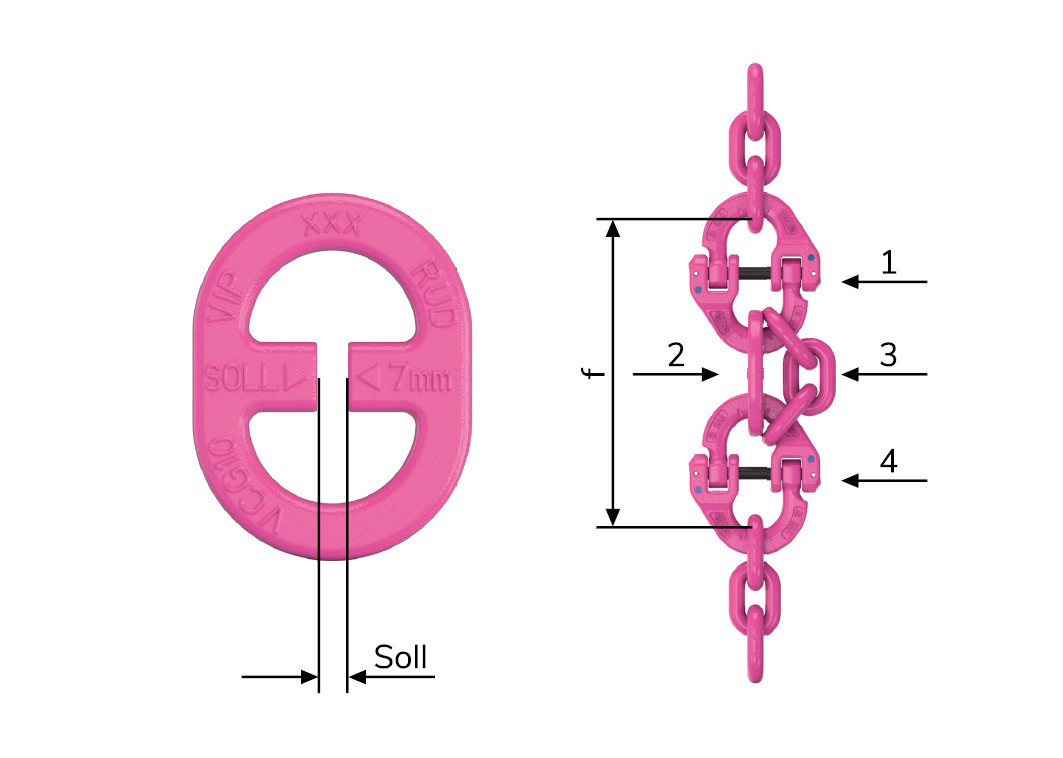

- die Vorderseite des VCG mit der Beschriftung "Soll" muss frei bleiben. - bei der Montage VCG-Kontrollglied zuerst in den Bügelbolzen des Steckschlosses VVS einhängen, danach 3-Glied-Kettenstück VIP. - nur Original-RUD-VIP Bauteile verwenden! - nur mit Bypass montieren!

Name	Tragfähigkeit in t	Kettendurchmesser in mm	Ausgangsmaß Soll in mm	Gewicht/Stk in kg
VCG-6	1,5	6	4	0,05
VCG-8	2,5	8	6	0,11
VCG-10	4	10	7	0,24
VCG-13	6,7	13	10	0,43
VCG-16	10	16	11	0,74
VCG-20	16	20	12	1,1
VCG-22	20	22	16	1,87

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VCG-6	7987623	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCG-8	7987046	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCG-10	7987626	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCG-13	7988245	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCG-16	7989743	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCG-20	7992549	16	20	Betriebsanleitung Datenblatt	Menge
VCG-22	7992551	20	22	Betriebsanleitung Datenblatt	Menge
