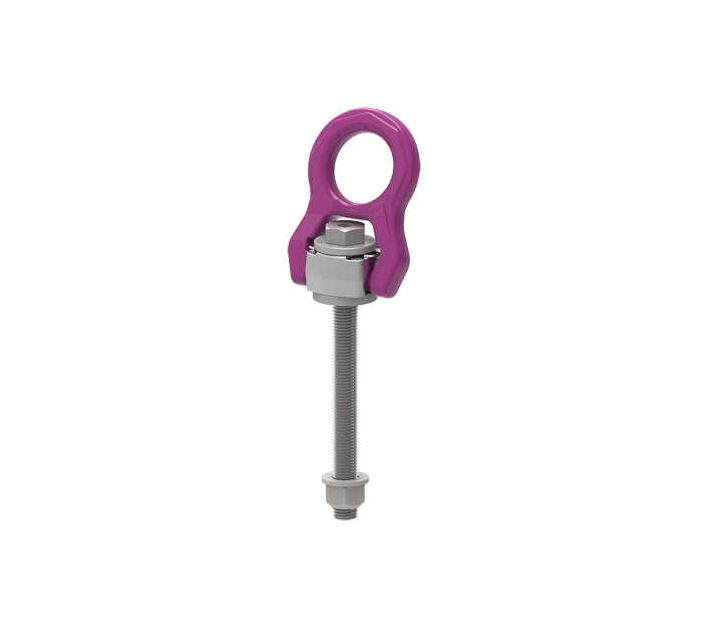

RUD ICE-Anschlagpunkt - ACP-Turnado - variable Länge

Artikelnummer	204412
Bezeichnung	WLL: 0,7 t - 8,0 t

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

gewünschte Länge des Gewindes in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Einzigartige RUD Federmechanik - Kein Stehenbleiben des Bügels - Keine gefährliche Querbelastungen - kein Worst Case - Integrierter RFID-Transponder für vereinfachte Prüfung - Verschleißlinsen zur Prüfung der Ablegereife

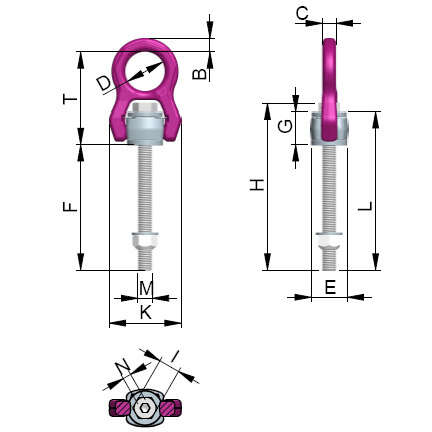

Name	WLL in t	Gewinde M	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	K in mm	L in mm	N in mm	T in mm
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	0,7	M8	30	11	10,5	38	30	12 - 77	28	45,3 - 110,3	13	58	40 - 105	5	83
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	1	M10	60	11	10,5	38	30	16 - 97	28	50,4 - 131,4	17	58	44 - 125	6	83
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	1,35	M12	80	11	10,5	38	30	19 - 117	28	54,5 - 153	19	58	47 - 145	8	83
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	2,5	M16	150	14	14	50	40	22 - 149	36	68 - 195	24	76	58 - 185	10	107
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	4	M20	300	17	17,25	50	45	26,5 - 186	43,5	82,5 - 242	30	89	70 - 230	12	118
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	6,3	M24	500	23	23	66	60	34 - 210	55	104 - 280	36	121	89 - 265	14	154
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8	M30	800	29	27	75	75	41,5 - 271,5	68,5	129 - 359	46	148	110 - 340	17	183

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600630	0,7	M8	Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600631	1	M10	Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600632	1,35	M12	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600634	2,5	M16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600636	4	M20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600638	6,3	M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ICE-Anschlagpunkt - ACP-Turnado - variable Länge	8600640	8	M30	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
