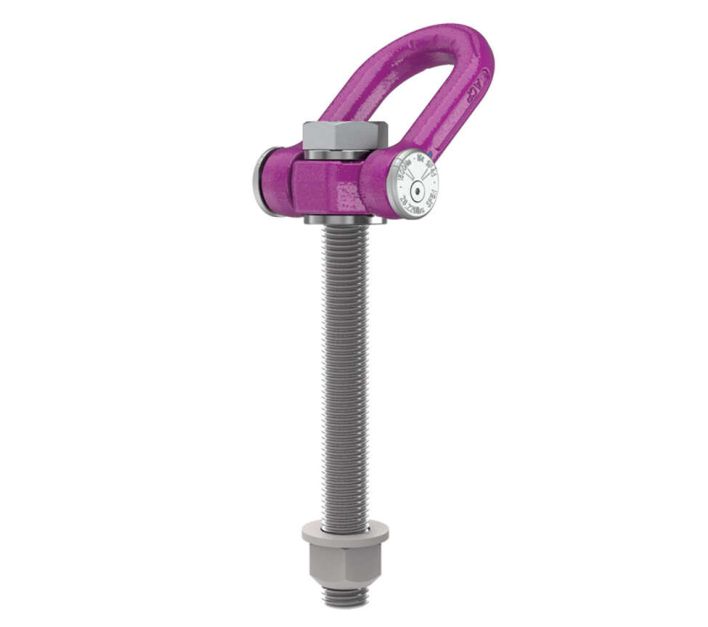

ICE-Anschlagpunkt - ACP-Turnado MAX - variable Länge

Artikelnummer	204416
Bezeichnung	WLL: 12,5 t - 27,0 t

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

gewünschte Gewindelänge in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Einzigartige RUD Federmechanik - Kein Stehenbleiben des Bügels - Keine gefährliche Querbelastungen - kein Worst Case - Integrierter RFID-Transponder für vereinfachte Prüfung - Verschleißlinsen zur Prüfung der Ablegereife

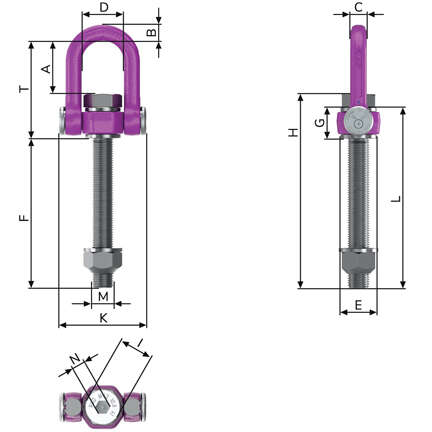

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	K in mm	L in mm	N in mm	T in mm
ACP-Turnado MAX - 12,5 t - M36 - variable Länge	12,5	M36	106	800	32	32	82	70	45 - 240	60	128 - 323	55	168	105 - 300	22	189
ACP-Turnado MAX - 16 t - M42 - variable Länge	16	M42	106	1500	32	32	82	70	53 - 290	60	136 - 373	65	168	113 - 350	24	189
ACP-Turnado MAX - 20 t - M48 - variable Länge	20	M48	126	2000	45	45	103	90	60,5 - 311,5	78,5	169 - 420	75	204	139 - 390	27	235
ACP-Turnado MAX - 24 t - M52 - variable Länge	24	M52	123,5	2000	45	45	103	95	65 - 300	108	173 - 408	75	204	-	24	232
ACP-Turnado MAX - 27 t - M56 - variable Länge	27	M56	123.5	2000	45	45	103	95	70 - 300	108	178 - 408	75	204	-	24	232

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
ACP-Turnado MAX - 12,5 t - M36 - variable Länge	8600642	12,5	M36	Datenblatt	Menge
ACP-Turnado MAX - 16 t - M42 - variable Länge	8600644	16	M42	Datenblatt	Menge
ACP-Turnado MAX - 20 t - M48 - variable Länge	8600645	20	M48	Datenblatt	Menge
ACP-Turnado MAX - 24 t - M52 - variable Länge	8600647	24	M52	Datenblatt	Menge
ACP-Turnado MAX - 27 t - M56 - variable Länge	8600648	27	M56	Datenblatt	Menge
