ICE-Anschlagpunkt - ACP-Turnado MAX

Artikelnummer	204414
Bezeichnung	WLL: 12,5 t - 27,0 t

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

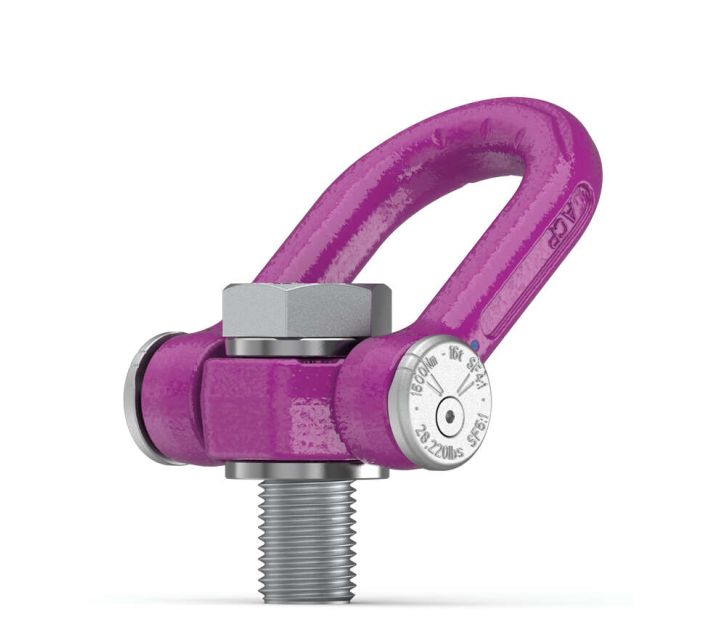

Der RUD ACP-TURNADO sorgt für mehr Sicherheit, indem er sich Dank einzigartiger Federmechanik immer automatisch in Kraftrichtung dreht und dabei ein gefährliches Stehenbleiben des Bügels aktiv verhindert. Der RUD ACP-TURNADO denkt aktiv mit, indem er diesen „Worst-Case-Bereich“ mit hohen Querbelastungen eigenständig umgeht. Seine ausgeklügelte Federmechanik dreht den Bügel beim Anheben selbstständig in Richtung der optimalen Krafteinleitung. Kein Verkanten. Kein ungewolltes Umschlagen. Diese revolutionäre Konstruktion in Verbindung mit unserer Schraubentechnologie aus dem speziell für RUD entwickelten ICE-Feinkornstahl setzt neue Maßstäbe. Das Ergebnis? Bis zu 30% höhere Tragfähigkeiten als vergleichbare Baugrößen!

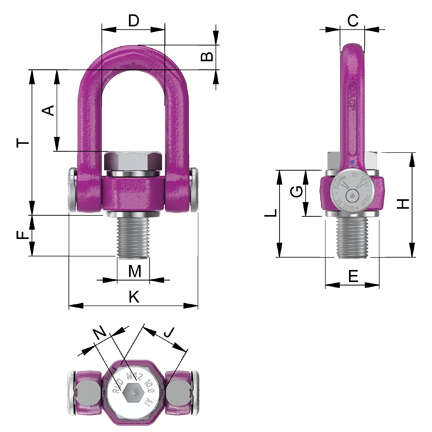

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	J in mm	K in mm	L in mm	N in mm	T in mm	Gewicht/Stk in kg
ACP-Turnado MAX - 12 t - M36	12,5	M36	106	800	32	32	82	70	45	60	128	55	168	105	22	189	7,1
ACP-Turnado MAX - 16 t - M42	16	M42	106	1500	32	32	82	70	53	60	136	65	168	113	24	189	1,5
ACP-Turnado MAX - 20 t - M48	20	M48	126	2000	45	45	103	90	60,5	78,5	169	75	204	139	27	235	16
ACP-Turnado MAX - 24 t - M52	24	M52	123,5	2000	45	45	103	95	65	108	173	75	204	-	24	232	16,5
ACP-Turnado MAX - 27 t - M56	27	M56	123,5	2000	45	45	103	95	70	108	178	75	204	-	24	232	16,7

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
ACP-Turnado MAX - 12 t - M36	7911052	12,5	M36	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ACP-Turnado MAX - 16 t - M42	7911053	16	M42	CAD Datei (.dxf) Betriebsanleitung Datenblatt	Menge
ACP-Turnado MAX - 20 t - M48	7912630	20	M48	CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ACP-Turnado MAX - 24 t - M52	7912631	24	M52	CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ACP-Turnado MAX - 27 t - M56	7912632	27	M56	CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
