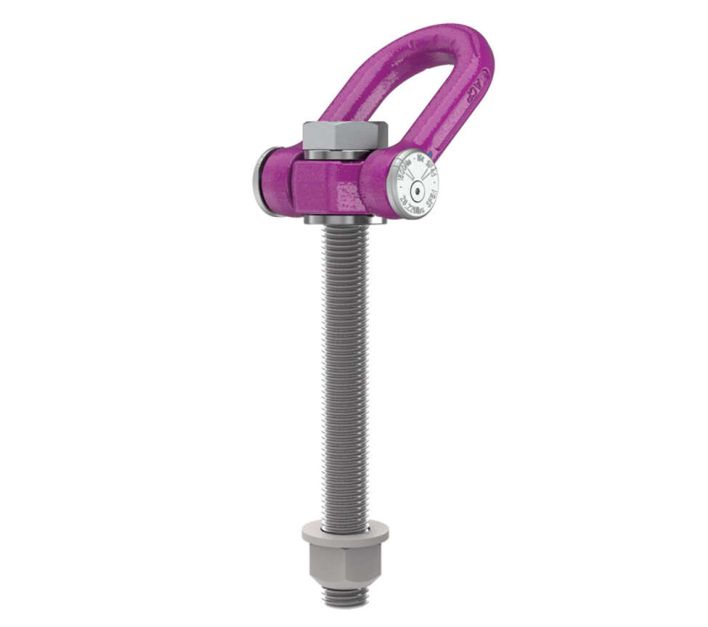

ICE-Anschlagpunkt - ACP-Turnado SUPERMAX - variable Länge

Artikelnummer	204417
Bezeichnung	WLL: 32,5 t

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

gewünschte Gewindelänge in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Einzigartige RUD Federmechanik - Kein Stehenbleiben des Bügels - Keine gefährliche Querbelastungen - kein Worst Case - Integrierter RFID-Transponder für vereinfachte Prüfung - Verschleißlinsen zur Prüfung der Ablegereife

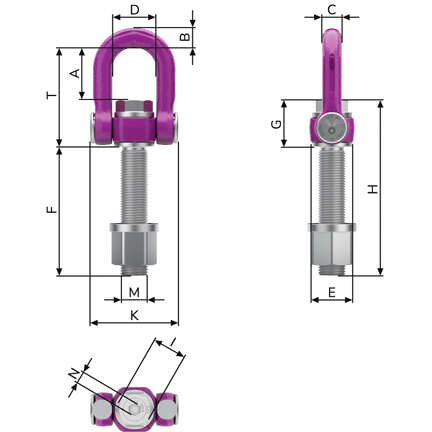

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	K in mm	N in mm	T in mm
ACP-Turnado SUPERMAX - 32,5 t - M64 - variable Länge	32,5	M64	123,5	2000	45	45	103	95	80 - 300	108	188 - 408	75	204	24	232
ACP-Turnado SUPERMAX - 32,5 t - M72 - variable Länge	32,5	M72	123,5	2000	45	45	103	95	90 - 300	108	198 - 408	75	204	24	232
ACP-Turnado SUPERMAX - 32,5 t - M80 - variable Länge	32,5	M80	123,5	2000	45	45	103	95	100 - 300	108	208 - 408	75	204	24	232
ACP-Turnado SUPERMAX - 32,5 t - M90 - variable Länge	32,5	M90	123,5	2000	45	45	103	110	113 - 300	116	229 - 416	75	204	24	240
ACP-Turnado SUPERMAX - 32,5 t - M100 - variable Länge	32,5	M100	123,5	2000	45	45	103	110	125 - 300	116	241 - 416	75	204	24	240

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
ACP-Turnado SUPERMAX - 32,5 t - M64 - variable Länge	8600649	32,5	M64	Datenblatt	Menge
ACP-Turnado SUPERMAX - 32,5 t - M72 - variable Länge	8600650	32,5	M72	Datenblatt	Menge
ACP-Turnado SUPERMAX - 32,5 t - M80 - variable Länge	8600651	32,5	M80	Datenblatt	Menge
ACP-Turnado SUPERMAX - 32,5 t - M90 - variable Länge	8600652	32,5	M90	Datenblatt	Menge
ACP-Turnado SUPERMAX - 32,5 t - M100 - variable Länge	8600653	32,5	M100	Datenblatt	Menge
