| Artikelnummer | 107137-100000 |
|---|---|
| Bezeichnung | mit Bolzen, Mutter und Splint |
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

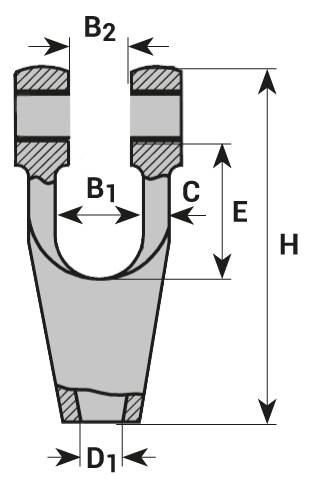

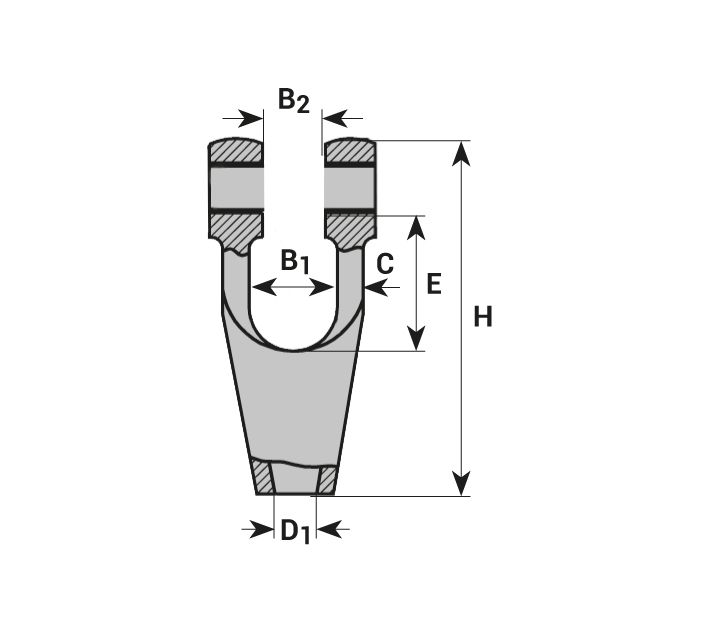

| Name | Seildurchmesser in mm | Form | B1 in mm | B2 in mm | C in mm | D1 in mm | D3 Gewinde in mm | E in mm | H in mm | Nenngröße | Tragfähigkeit in kg | Gewicht pro Stück in kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gabelseilhülse nach DIN 83313(Form B) - NG 1,6 | 12-14 | B (ohne Bolzen) | 37 | 27 | 12 | 17 | - | 55 | 147 | 1.6 | 1600 | 0.9 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 2,5 | 14-18 | B (ohne Bolzen) | 45 | 33 | 14 | 20 | - | 67 | 175 | 2.5 | 2500 | 1.4 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 3 | 16-20 | B (ohne Bolzen) | 50 | 38 | 16 | 22 | - | 73 | 195 | 3 | 3150 | 1.8 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 4 | 18-22 | B (ohne Bolzen) | 54 | 42 | 18 | 24 | - | 81 | 212 | 4 | 4000 | 2.4 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 5 | 20-24 | B (ohne Bolzen) | 60 | 47 | 20 | 27 | - | 88 | 237 | 5 | 5000 | 3.7 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 6 | 22-28 | B (ohne Bolzen) | 67 | 53 | 23 | 30 | - | 94 | 262 | 6 | 6300 | 5 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 8 | 26-30 | B (ohne Bolzen) | 73 | 60 | 26 | 33 | - | 104 | 289 | 8 | 8000 | 7 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 10 | 28-34 | B (ohne Bolzen) | 80 | 66 | 29 | 36 | - | 116 | 320 | 10 | 10000 | 10 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 12 | 32-38 | B (ohne Bolzen) | 89 | 73 | 32 | 40 | - | 130 | 356 | 12 | 12000 | 13 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 16 | 36-44 | B (ohne Bolzen) | 100 | 81 | 35 | 45 | - | 143 | 397 | 16 | 16000 | 18 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 20 | 40-50 | B (ohne Bolzen) | 110 | 90 | 40 | 50 | - | 157 | 435 | 20 | 20000 | 23 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 25 | 44-54 | B (ohne Bolzen) | 120 | 100 | 43 | 55 | - | 179 | 480 | 25 | 25000 | 31 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 32 | 50-62 | B (ohne Bolzen) | 132 | 110 | 48 | 60 | - | 191 | 525 | 32 | 32000 | 42 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 40 | 58-72 | B (ohne Bolzen) | 150 | 125 | 54 | 68 | - | 218 | 595 | 40 | 40000 | 60 |
| Gabelseilhülse nach DIN 83313(Form B) - NG 50 | 62-76 | B (ohne Bolzen) | 165 | 140 | 60 | 75 | - | 238 | 655 | 50 | 50000 | 80 |

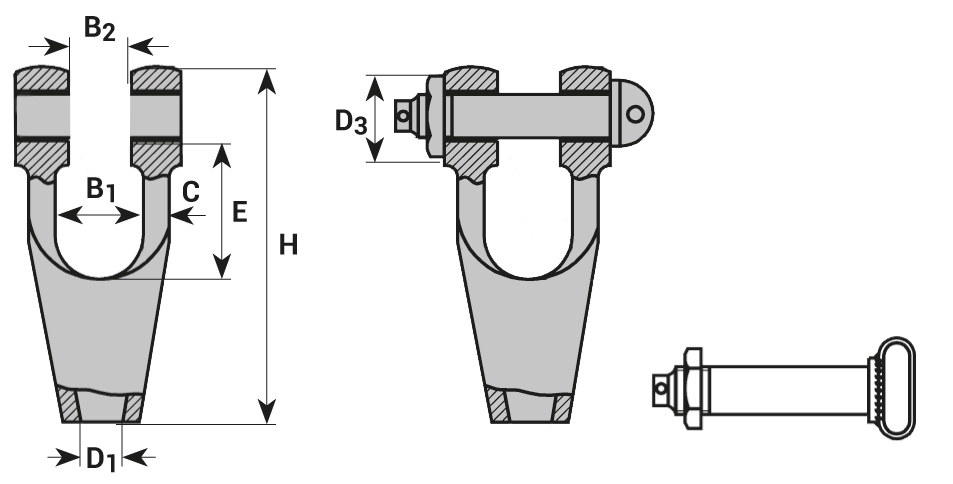

| Gabelseilhülse nach DIN 83313(Form C) - NG 1,6 | 12-14 | C (mit Bolzen, Mutter und Splint) | 37 | 27 | 12 | 17 | M20 | 55 | 147 | 1.6 | 1600 | 1.1 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 2,5 | 14-18 | C (mit Bolzen, Mutter und Splint) | 45 | 33 | 14 | 20 | M24 | 67 | 175 | 2.5 | 2500 | 1.8 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 3 | 16-20 | C (mit Bolzen, Mutter und Splint) | 50 | 38 | 16 | 22 | M27 | 73 | 195 | 3 | 3150 | 2.4 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 4 | 18-22 | C (mit Bolzen, Mutter und Splint) | 54 | 42 | 18 | 24 | M30 | 81 | 212 | 4 | 4000 | 3.2 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 5 | 20-24 | C (mit Bolzen, Mutter und Splint) | 60 | 47 | 20 | 27 | M36 | 88 | 237 | 5 | 5000 | 5 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 6 | 22-28 | C (mit Bolzen, Mutter und Splint) | 67 | 53 | 23 | 30 | M39 | 94 | 262 | 6 | 6300 | 6.7 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 8 | 26-30 | C (mit Bolzen, Mutter und Splint) | 73 | 60 | 26 | 33 | M45 | 104 | 289 | 8 | 8000 | 9.5 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 10 | 28-34 | C (mit Bolzen, Mutter und Splint) | 80 | 66 | 29 | 36 | M48 | 116 | 320 | 10 | 10000 | 13 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 12 | 32-38 | C (mit Bolzen, Mutter und Splint) | 89 | 73 | 32 | 40 | M52 | 130 | 356 | 12 | 12000 | 17 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 16 | 36-44 | C (mit Bolzen, Mutter und Splint) | 100 | 81 | 35 | 45 | M60 | 143 | 397 | 16 | 16000 | 24 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 20 | 40-50 | C (mit Bolzen, Mutter und Splint) | 110 | 90 | 40 | 50 | M68 | 157 | 435 | 20 | 20000 | 31 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 25 | 44-54 | C (mit Bolzen, Mutter und Splint) | 120 | 100 | 43 | 55 | M72x6 | 179 | 480 | 25 | 25000 | 41 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 32 | 50-62 | C (mit Bolzen, Mutter und Splint) | 132 | 110 | 48 | 60 | M80x6 | 191 | 525 | 32 | 32000 | 55 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 40 | 58-72 | C (mit Bolzen, Mutter und Splint) | 150 | 125 | 54 | 68 | M90x6 | 218 | 595 | 40 | 40000 | 80 |
| Gabelseilhülse nach DIN 83313(Form C) - NG 50 | 62-76 | C (mit Bolzen, Mutter und Splint) | 165 | 140 | 60 | 75 | M100x6 | 238 | 655 | 50 | 50000 | 105 |
| Name | Artikelnr. | Seildurchmesser in mm | Form | Downloads | Angebot anfordern |
|---|---|---|---|---|---|
| Gabelseilhülse nach DIN 83313(Form B) - NG 1,6 | 107137-110160 | 12-14 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 2,5 | 107137-110250 | 14-18 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 3 | 107137-110300 | 16-20 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 4 | 107137-110400 | 18-22 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 5 | 107137-110500 | 20-24 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 6 | 107137-110600 | 22-28 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 8 | 107137-110800 | 26-30 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 10 | 107137-111000 | 28-34 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 12 | 107137-111200 | 32-38 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 16 | 107137-111600 | 36-44 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 20 | 107137-112000 | 40-50 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 25 | 107137-112500 | 44-54 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 32 | 107137-113200 | 50-62 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 40 | 107137-114000 | 58-72 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form B) - NG 50 | 107137-115000 | 62-76 | B (ohne Bolzen) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 1,6 | 107137-120160 | 12-14 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 2,5 | 107137-120250 | 14-18 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 3 | 107137-120300 | 16-20 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 4 | 107137-120400 | 18-22 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 5 | 107137-120500 | 20-24 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 6 | 107137-120600 | 22-28 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 8 | 107137-120800 | 26-30 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 10 | 107137-121000 | 28-34 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 12 | 107137-121200 | 32-38 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 16 | 107137-121600 | 36-44 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 20 | 107137-122000 | 40-50 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 25 | 107137-122500 | 44-54 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 32 | 107137-123200 | 50-62 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 40 | 107137-124000 | 58-72 | C (mit Bolzen, Mutter und Splint) |
|
|
| Gabelseilhülse nach DIN 83313(Form C) - NG 50 | 107137-125000 | 62-76 | C (mit Bolzen, Mutter und Splint) |
|
