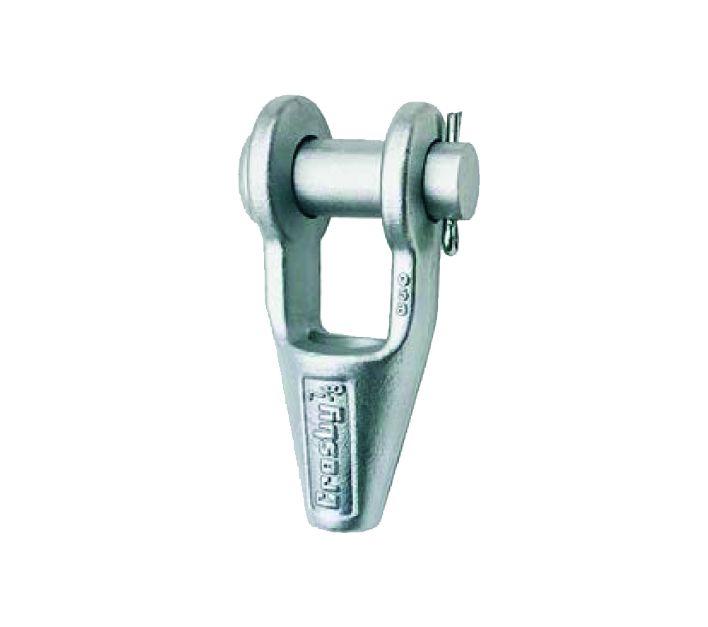

Gabel-Vergussköpfe
Artikelnummer
107138-110000
Hinweise
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
Ausführung:
- verzinkt
- Vergussköpfe aus geschmiedetem Stahl bis 38 mm
- Vergussköpfe aus legiertem Gussstahl von 40 bis 102 mm
- Vergussköpfe mit Gabel erfüllen die Leistungsanforderungen gemäß RR-S-550E Typ A
- ausgehend von der Nennbruchfestigkeit des Drahtseils erreichen Vergusskopf-Endstücke einen Wirkungsgrad von 100%

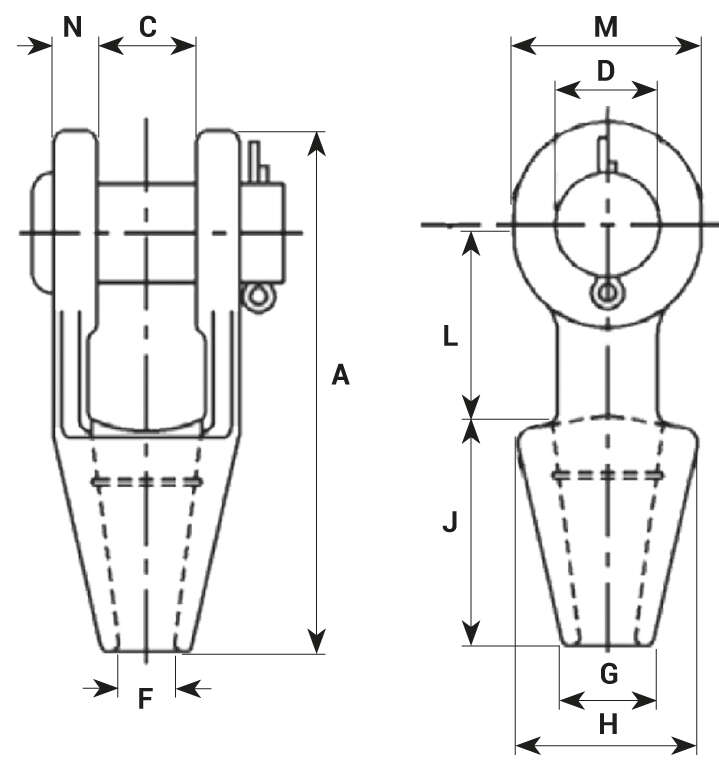

Name
Seildurchmesser in mm
Bruchlast in t
A in mm
C in mm
D in mm
F in mm
G in mm
H in mm
J in mm
L in mm
M in mm
N in mm
Gewicht pro Stück in kg
Gabel-Vergusskopf - 4,5 t
6 - 7
4,5
116
19,1
17,5
9,65
9,65
39,6
57
39,6
33,3
9,1
0,5
Gabel-Vergusskopf - 12,0 t
8 - 10
12
123
20,6
20,6
12,7
12,7
42,9
57
44,5
38,1
11,2
0,59
Gabel-Vergusskopf - 20,0 t
11 - 13
20
141
25,4
25,4
14,2
14,2
47,8
63,5
51
47,8
12,7
1,02
Gabel-Vergusskopf - 27,0 t
14 - 16
27
171
31,8
30,2
17,5
17,5
57
76
63,5
57
14,2
1,63
Gabel-Vergusskopf - 43,0 t
18
43
202
38,1
35,1
20,6
20,6
66,5
89
76
66,5
15,7
2,64
Gabel-Vergusskopf - 55,0 t
20 - 22
55
235
44,5
41,4
23,9
23,9
82,5
102
89
79,5
20,3
4,38
Gabel-Vergusskopf - 78,0 t
24 - 26
78
268
51
51
28,7
28,7
95,5
114
102
95,5
22,4
7,03
Gabel-Vergusskopf - 92,0 t
28 - 30
92
300
57
57
31,8
31,8
105
127
117
105
25,4
9,75
Gabel-Vergusskopf -136,0 t
32 - 35
136
335
63,5
63,5
38,1
38,1
121
140
127
121
28,7
14.00
Gabel-Vergusskopf - 170,0 t
38
170
384
76
70
41,4
41,4
133
152
152
137
30,2
21,4
Gabel-Vergusskopf - 188,0 t
40 - 42
188
413
76
76
44,5
44,5
140
165
165
146
33,3
24,9
Gabel-Vergusskopf - 268,0 t
44 - 48
268
464
89
89
51
51
162
191
178
165
39,6
37,2
Gabel-Vergusskopf - 291,0 t
50 - 54
291
546
102
95,5
57
57
187
216
229
178
46
59
Gabel-Vergusskopf - 360,0 t
56 - 60
360
597
114
108
63,5
63,5
210
229
254
197
54
76
Gabel-Vergusskopf - 424,0 t
64 - 67
424
648
127
121
73
73
235
248
274
216
60,5
114
Gabel-Vergusskopf - 511,0 t
70 - 73
511
692
133
127
79
79
267
279
279
229
73
143
Gabel-Vergusskopf - 563,0 t
75 - 80
563
737
146
133
86
86
282
305
287
241
76
172
Gabel-Vergusskopf - 722,0 t
82 - 86
722
784
159
140
92
92
302
330
300
254
79
197
Gabel-Vergusskopf - 779,0 t
88 - 92
779
845
171
152
98,5
98,5
314
356
318
274
82,5
255
Gabel-Vergusskopf - 875,0 t
94 - 102
875
921
191
178
108
108
346
381
343
318
89
355
Name
Artikelnr.
Bruchlast in t
Seildurchmesser in mm
Downloads
Angebot anfordern
Gabel-Vergusskopf - 4,5 t
107138-110600
4,5
6 - 7
Gabel-Vergusskopf - 12,0 t
107138-110800
12
8 - 10
Gabel-Vergusskopf - 20,0 t
107138-111100
20
11 - 13
Gabel-Vergusskopf - 27,0 t
107138-111400
27
14 - 16
Gabel-Vergusskopf - 43,0 t
107138-111800
43
18
Gabel-Vergusskopf - 55,0 t
107138-112000
55
20 - 22
Gabel-Vergusskopf - 78,0 t
107138-112400
78
24 - 26
Gabel-Vergusskopf - 92,0 t
107138-112800
92
28 - 30
Gabel-Vergusskopf -136,0 t
107138-113200
136
32 - 35
Gabel-Vergusskopf - 170,0 t
107138-113800
170
38
Gabel-Vergusskopf - 188,0 t
107138-114000
188
40 - 42
Gabel-Vergusskopf - 268,0 t
107138-114400
268
44 - 48
Gabel-Vergusskopf - 291,0 t
107138-115000
291
50 - 54
Gabel-Vergusskopf - 360,0 t
107138-115600
360
56 - 60
Gabel-Vergusskopf - 424,0 t
107138-116400
424
64 - 67
Gabel-Vergusskopf - 511,0 t
107138-117000
511
70 - 73
Gabel-Vergusskopf - 563,0 t
107138-117500
563
75 - 80
Gabel-Vergusskopf - 722,0 t
107138-118200
722
82 - 86
Gabel-Vergusskopf - 779,0 t
107138-118800
779
88 - 92
Gabel-Vergusskopf - 875,0 t
107138-119400
875
94 - 102
