| Artikelnummer | 107155-130000 |
|---|---|
| Bezeichnung | Tragfähigkeit: 3,0 t - 45,0 t |
- Drallfänger dürfen nur mit dem empfohlenen Drahtseil verwendet werden!
- nicht an Abrissbirnen einsetzen!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
| Name | Seildurchmesser in mm | Ausführung | Tragfähigkeit in t | A in mm | B in mm | C in mm | D in mm | E in mm | F in mm | G in mm | H in mm | J in mm | K in mm | L in mm | M in mm | N in mm | O in mm | P in mm | Q in mm | R in mm | S in mm | T in mm | V in mm | Gewicht pro Stück in kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-1 - Gabel/Haken | 13 | Gabel/Haken | 3 | 291 | - | - | - | - | 123 | 70 | 19,1 | 22,4 | 41,1 | 38,9 | 35,8 | 33,3 | 25,4 | 36,6 | - | - | - | - | 28,4 | 4,45 |
| Drallfänger mit Kugelrollendrucklager Typ 3-S-2 - Gabel/Gabel | 13 | Gabel/Gabel | 3 | - | 236 | - | - | - | - | 70 | 19,1 | 22,4 | 41,1 | - | - | 33,3 | 25,4 | - | - | - | - | - | - | 4,37 |
| Drallfänger mit Kugelrollendrucklager Typ 3-S-3 - Gabel/Öse | 13 | Gabel/Öse | 3 | - | - | 237 | - | - | - | 70 | 19,1 | 22,4 | 41,1 | - | - | 33,3 | 25,4 | - | 19,1 | 26,2 | 28,4 | 31,8 | - | 4,14 |
| Drallfänger mit Kugelrollendrucklager Typ 3-S-4 - Öse/Gabel | 13 | Öse/Gabel | 3 | - | - | 237 | - | - | - | 70 | 19,1 | 22,4 | 41,1 | - | - | 33,3 | 25,4 | - | 19,1 | 26,2 | 28,4 | 31,8 | - | 4,08 |
| Drallfänger mit Kugelrollendrucklager Typ 3-S-5 - Öse/Öse | 13 | Öse/Öse | 3 | - | - | - | 239 | - | - | 70 | - | - | - | - | - | - | - | - | 19,1 | 26,2 | 28,4 | 31,8 | - | 3,86 |

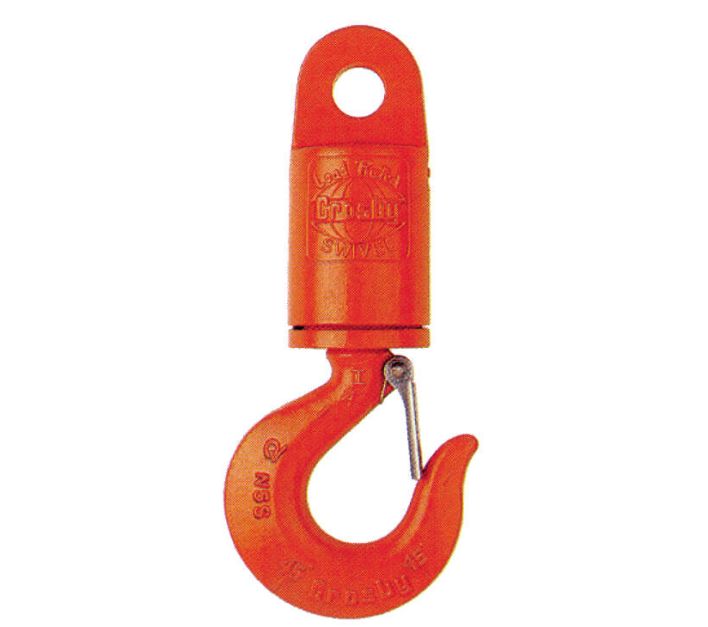

| Drallfänger mit Kugelrollendrucklager Typ 3-S-6 - Öse/Haken | 13 | Öse/Haken | 3 | - | - | - | - | 292 | 123 | 70 | - | - | - | 38,9 | 35,8 | - | - | 36,6 | 19,1 | 26,2 | 28,4 | 31,8 | 28,4 | 4,23 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-1 - Gabel/Haken | 16 | Gabel/Haken | 5 | 339 | - | - | - | - | 160 | 76 | 22,4 | 25,4 | 57 | 49,3 | 42,9 | 41,1 | 28,4 | 46 | - | - | - | - | 36,6 | 7,04 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-2 - Gabel/Gabel | 16 | Gabel/Gabel | 5 | - | 262 | - | - | - | - | 76 | 22,4 | 25,4 | 57 | - | - | 41,1 | 28,4 | - | - | - | - | - | - | 6,21 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-3 - Gabel/Öse | 16 | Gabel/Öse | 5 | - | - | 256 | - | - | - | 76 | 22,4 | 25,4 | 57 | - | - | 41,1 | 28,4 | - | 25,4 | 32,5 | 31,8 | 31,8 | - | 6,12 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-4 - Öse/Gabel | 16 | Öse/Gabel | 5 | - | - | 256 | - | - | - | 76 | 22,4 | 25,4 | 57 | - | - | 41,1 | 28,4 | - | 25,4 | 32,5 | 31,8 | 31,8 | - | 5,6 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-5 - Öse/Öse | 16 | Öse/Öse | 5 | - | - | - | 249 | - | - | 76 | - | - | - | - | - | - | - | - | 25,4 | 32,5 | 31,8 | 31,8 | - | 5,13 |
| Drallfänger mit Kugelrollendrucklager Typ 5-S-6 - Öse/Haken | 16 | Öse/Haken | 5 | - | - | - | - | 332 | 160 | 76 | - | - | - | 49,3 | 42,9 | - | - | 46 | 25,4 | 32,5 | 31,8 | 31,8 | 36,6 | 6,46 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-1 - Gabel/Haken | 19 | Gabel/Haken | 8,5 | 418 | - | - | - | - | 192 | 102 | 25,4 | 39,5 | 71,5 | 62,5 | 56,5 | 54 | 35,1 | 57 | - | - | - | - | 41,1 | 13,3 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-2 - Gabel/Gabel | 19 | Gabel/Gabel | 8,5 | - | 321 | - | - | - | - | 102 | 25,4 | 39,5 | 71,5 | - | - | 54 | 35,1 | - | - | - | - | - | - | 11,9 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-3 - Gabel/Öse | 19 | Gabel/Öse | 8,5 | - | - | 311 | - | - | - | 102 | 25,4 | 39,5 | 71,5 | - | - | 54 | 35,1 | - | 31,8 | 35,8 | 41,1 | 38,1 | - | 11,3 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-4 - Öse/Gabel | 19 | Öse/Gabel | 8,5 | - | - | 311 | - | - | - | 102 | 25,4 | 39,5 | 71,5 | - | - | 54 | 35,1 | - | 31,8 | 35,8 | 41,1 | 38,1 | - | 13,2 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-5 - Öse/Öse | 19 | Öse/Öse | 8,5 | - | - | - | 302 | - | - | 102 | - | - | - | - | - | - | - | - | 31,8 | 35,8 | 41,1 | 38,1 | - | 13,3 |
| Drallfänger mit Kugelrollendrucklager Typ 8-S-6 - Öse/Haken | 19 | Öse/Haken | 8,5 | - | - | - | - | 408 | 192 | 102 | - | - | - | 62,5 | 56,5 | - | - | 57 | 31,8 | 35,8 | 41,1 | 38,1 | 41,1 | 14,5 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-1 - Gabel/Haken | 22 | Gabel/Haken | 10 | 502 | - | - | - | - | 212 | 114 | 38,1 | 44,5 | 86 | 66 | 61 | 89 | 44,5 | 66 | - | - | - | - | 49,3 | 21,2 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-2 - Gabel/Gabel | 22 | Gabel/Gabel | 10 | - | 426 | - | - | - | - | 114 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | - | - | - | - | - | 20,8 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-3 - Gabel/Öse | 22 | Gabel/Öse | 10 | - | - | 409 | - | - | - | 114 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | 42,9 | 42,9 | 70 | 47,8 | - | 19,7 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-4 - Öse/Gabel | 22 | Öse/Gabel | 10 | - | - | 409 | - | - | - | 114 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | 42,9 | 42,9 | 70 | 47,8 | - | 20 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-5 - Öse/Öse | 22 | Öse/Öse | 10 | - | - | - | 394 | - | - | 114 | - | - | - | - | - | - | - | - | 42,9 | 42,9 | 70 | 47,8 | - | 19,1 |
| Drallfänger mit Kugelrollendrucklager Typ 10-S-6 - Öse/Haken | 22 | Öse/Haken | 10 | - | - | - | - | 486 | 212 | 114 | - | - | - | 66 | 61 | - | - | 66 | 42,9 | 42,9 | 70 | 47,8 | 49,3 | 20,6 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-1 - Gabel/Haken | 26 | Gabel/Haken | 15 | 565 | - | - | - | - | 263 | 127 | 38,1 | 44,5 | 86 | 71,5 | 81 | 89 | 44,5 | 76 | - | - | - | - | 60,5 | 33,5 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-2 - Gabel/Gabel | 26 | Gabel/Gabel | 15 | - | 435 | - | - | - | - | 127 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | - | - | - | - | - | 28,5 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-3 - Gabel/Öse | 26 | Gabel/Öse | 15 | - | - | 425 | - | - | - | 127 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | 49,3 | 51,5 | 70 | 54 | - | 27,7 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-4 - Öse/Gabel | 26 | Öse/Gabel | 15 | - | - | 425 | - | - | - | 127 | 38,1 | 44,5 | 86 | - | - | 89 | 44,5 | - | 49,3 | 51,5 | 70 | 54 | - | 27,7 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-5 - Öse/Öse | 26 | Öse/Öse | 15 | - | - | - | 416 | - | - | 127 | - | - | - | - | - | - | - | - | 49,3 | 51,5 | 70 | 54 | - | 22,2 |
| Drallfänger mit Kugelrollendrucklager Typ 15-S-6 - Öse/Haken | 26 | Öse/Haken | 15 | - | - | - | - | 540 | 263 | 127 | - | - | - | 71,5 | 81 | - | - | 76 | 49,3 | 51,5 | 70 | 54 | 60,5 | 28,6 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-1 - Gabel/Haken | - | Gabel/Haken | 25 | 680 | - | - | - | - | 346 | 152 | 51 | 51 | 117 | 87,5 | 92 | 93,5 | 60,5 | 93 | - | - | - | - | 76 | 64 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-2 - Gabel/Gabel | - | Gabel/Gabel | 25 | - | 527 | - | - | - | - | 152 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | - | - | - | - | - | 64 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-3 - Gabel/Öse | - | Gabel/Öse | 25 | - | - | 546 | - | - | - | 152 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | 57 | 58,5 | 98,5 | 60,5 | - | 61 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-4 - Öse/Gabel | - | Öse/Gabel | 25 | - | - | 546 | - | - | - | 152 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | 57 | 58,5 | 98,5 | 60,5 | - | 61 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-5 - Öse/Öse | - | Öse/Öse | 25 | - | - | - | 565 | - | - | 152 | - | - | - | - | - | - | - | - | 57 | 58,5 | 98,5 | 60,5 | - | 59 |
| Drallfänger mit Kugelrollendrucklager Typ 25-S-6 - Öse/Haken | - | Öse/Haken | 25 | - | - | - | - | 699 | 346 | 152 | - | - | - | 87,5 | 92 | - | - | 93 | 57 | 58,5 | 98,5 | 60,5 | 76 | 61 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-1 - Gabel/Haken | - | Gabel/Haken | 35 | 760 | - | - | - | - | 357 | 165 | 51 | 51 | 117 | 98,5 | 95,5 | 93,5 | 60,5 | 116 | - | - | - | - | 81 | 100 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-2 - Gabel/Gabel | - | Gabel/Gabel | 35 | - | 527 | - | - | - | - | 165 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | - | - | - | - | - | 70 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-3 - Gabel/Öse | - | Gabel/Öse | 35 | - | - | 546 | - | - | - | 165 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | 57 | 58,5 | 98,5 | 60,5 | - | 68 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-4 - Öse/Gabel | - | Öse/Gabel | 35 | - | - | 546 | - | - | - | 165 | 51 | 51 | 117 | - | - | 93,5 | 60,5 | - | 57 | 58,5 | 98,5 | 60,5 | - | 68 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-5 - Öse/Öse | - | Öse/Öse | 35 | - | - | - | 565 | - | - | 165 | - | - | - | - | - | - | - | - | 57 | 58,5 | 98,5 | 60,5 | - | 66 |
| Drallfänger mit Kugelrollendrucklager Typ 35-S-6 - Öse/Haken | - | Öse/Haken | 35 | - | - | - | - | 780 | 357 | 165 | - | - | - | 98,5 | 95,5 | - | - | 116 | 57 | 58,5 | 98,5 | 60,5 | 81 | 98 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-1 - Gabel/Haken | - | Gabel/Haken | 45 | 891 | - | - | - | - | 392 | 178 | 57 | 63,5 | 127 | 121 | 108 | 102 | 76 | 129 | - | - | - | - | 82,5 | 114 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-2 - Gabel/Gabel | - | Gabel/Gabel | 45 | - | 641 | - | - | - | - | 178 | 57 | 63,5 | 127 | - | - | 102 | 76 | - | - | - | - | - | - | 107 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-3 - Gabel/Öse | - | Gabel/Öse | 45 | - | - | 657 | - | - | - | 178 | 57 | 63,5 | 127 | - | - | 102 | 76 | - | 63,5 | 64,5 | 102 | 76 | - | 102 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-4 - Öse/Gabel | - | Öse/Gabel | 45 | - | - | 657 | - | - | - | 178 | 57 | 63,5 | 127 | - | - | 102 | 76 | - | 63,5 | 64,5 | 102 | 76 | - | 102 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-5 - Öse/Öse | - | Öse/Öse | 45 | - | - | - | 673 | - | - | 178 | - | - | - | - | - | - | - | - | 63,5 | 64,5 | 102 | 76 | - | 98 |
| Drallfänger mit Kugelrollendrucklager Typ 45-S-6 - Öse/Haken | - | Öse/Haken | 45 | - | - | - | - | 907 | 392 | 178 | - | - | - | 121 | 108 | - | - | 129 | 63,5 | 64,5 | 102 | 76 | 82,5 | 122 |
| Name | Artikelnr. | Ausführung | Tragfähigkeit in t | Seildurchmesser in mm | Downloads | Angebot anfordern |
|---|---|---|---|---|---|---|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-1 - Gabel/Haken | 107155-130001 | Gabel/Haken | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-2 - Gabel/Gabel | 107155-130002 | Gabel/Gabel | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-3 - Gabel/Öse | 107155-130003 | Gabel/Öse | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-4 - Öse/Gabel | 107155-130004 | Öse/Gabel | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-5 - Öse/Öse | 107155-130005 | Öse/Öse | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 3-S-6 - Öse/Haken | 107155-130006 | Öse/Haken | 3 | 13 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-1 - Gabel/Haken | 107155-130007 | Gabel/Haken | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-2 - Gabel/Gabel | 107155-130008 | Gabel/Gabel | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-3 - Gabel/Öse | 107155-130009 | Gabel/Öse | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-4 - Öse/Gabel | 107155-130010 | Öse/Gabel | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-5 - Öse/Öse | 107155-130011 | Öse/Öse | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 5-S-6 - Öse/Haken | 107155-130012 | Öse/Haken | 5 | 16 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-1 - Gabel/Haken | 107155-130013 | Gabel/Haken | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-2 - Gabel/Gabel | 107155-130014 | Gabel/Gabel | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-3 - Gabel/Öse | 107155-130015 | Gabel/Öse | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-4 - Öse/Gabel | 107155-130016 | Öse/Gabel | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-5 - Öse/Öse | 107155-130017 | Öse/Öse | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 8-S-6 - Öse/Haken | 107155-130018 | Öse/Haken | 8,5 | 19 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-1 - Gabel/Haken | 107155-130019 | Gabel/Haken | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-2 - Gabel/Gabel | 107155-130020 | Gabel/Gabel | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-3 - Gabel/Öse | 107155-130021 | Gabel/Öse | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-4 - Öse/Gabel | 107155-130022 | Öse/Gabel | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-5 - Öse/Öse | 107155-130023 | Öse/Öse | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 10-S-6 - Öse/Haken | 107155-130024 | Öse/Haken | 10 | 22 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-1 - Gabel/Haken | 107155-130025 | Gabel/Haken | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-2 - Gabel/Gabel | 107155-130026 | Gabel/Gabel | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-3 - Gabel/Öse | 107155-130027 | Gabel/Öse | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-4 - Öse/Gabel | 107155-130028 | Öse/Gabel | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-5 - Öse/Öse | 107155-130029 | Öse/Öse | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 15-S-6 - Öse/Haken | 107155-130030 | Öse/Haken | 15 | 26 |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-1 - Gabel/Haken | 107155-130031 | Gabel/Haken | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-2 - Gabel/Gabel | 107155-130032 | Gabel/Gabel | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-3 - Gabel/Öse | 107155-130033 | Gabel/Öse | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-4 - Öse/Gabel | 107155-130034 | Öse/Gabel | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-5 - Öse/Öse | 107155-130035 | Öse/Öse | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 25-S-6 - Öse/Haken | 107155-130036 | Öse/Haken | 25 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-1 - Gabel/Haken | 107155-130037 | Gabel/Haken | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-2 - Gabel/Gabel | 107155-130038 | Gabel/Gabel | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-3 - Gabel/Öse | 107155-130039 | Gabel/Öse | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-4 - Öse/Gabel | 107155-130040 | Öse/Gabel | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-5 - Öse/Öse | 107155-130041 | Öse/Öse | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 35-S-6 - Öse/Haken | 107155-130042 | Öse/Haken | 35 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-1 - Gabel/Haken | 107155-130043 | Gabel/Haken | 45 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-2 - Gabel/Gabel | 107155-130044 | Gabel/Gabel | 45 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-3 - Gabel/Öse | 107155-130045 | Gabel/Öse | 45 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-4 - Öse/Gabel | 107155-130046 | Öse/Gabel | 45 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-5 - Öse/Öse | 107155-130047 | Öse/Öse | 45 | - |
|
|
| Drallfänger mit Kugelrollendrucklager Typ 45-S-6 - Öse/Haken | 107155-130048 | Öse/Haken | 45 | - |
|
