    Coil-Kipphaken Typ TCS

    Artikelnummer 512102-000000
    Bezeichnung Tragfähigkeit: 0,5 t - 3,0 t
    Betriebsanleitung
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Hinweise

    - andere Größen und Ausführungen auf Anfrage
    - Lieferumfang beinhaltet nur den Kipphaken (ohne Schäkel und Haken)

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen

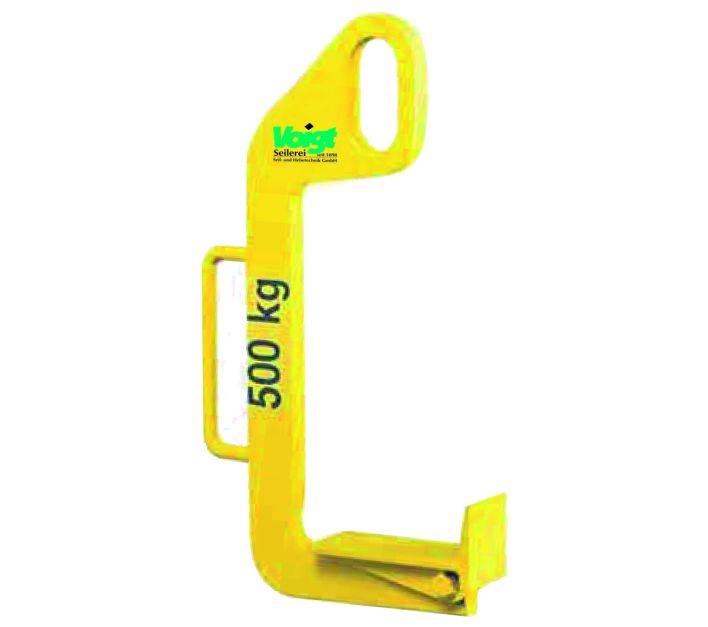

    main product photo
    Der Coil-Kipphaken ist ein universell einsetzbarer C-Haken. Er kann aufgrund seiner schwenkbaren Kipp­nase Coils sowohl liegend als auch stehend aufnehmen oder ablegen. Über die Kippnase des Hakens wird das Coil absolut sicher um 90° geschwenkt. Das schonende Abrollen der Kippnase ermöglicht ein vollkommen ruckfreies Aufnehmen bzw. Ablegen des Coils und dient zusätzlich als Sicherheitsnase gegen unbeabsichtigtes Abrutschen beim Transport.

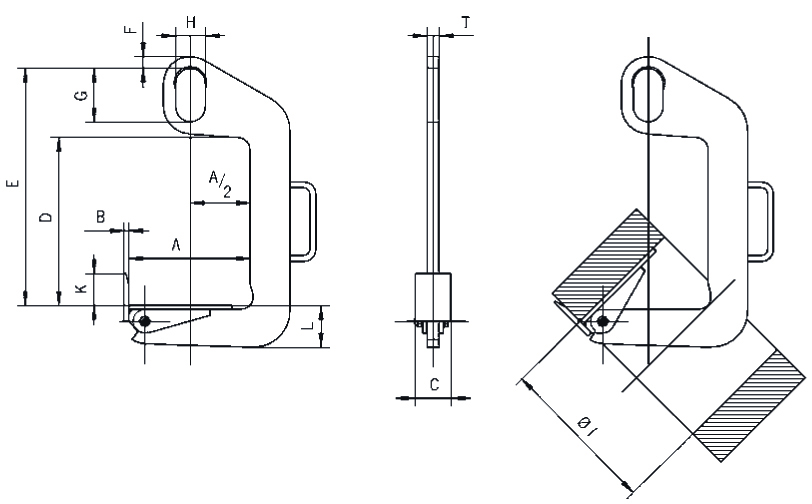

    Name Typ Traglast in t Coilbreite A min in mm B in mm C in mm Coilbreite Amax in mm D in mm Durchmesser I in mm E in mm F in mm G in mm H in mm K in mm L in mm T in mm Gewicht pro Stück in kg
    Coil-Kipphaken Typ TCS TCS 0.5/120 0,5 50 10 60 120 330 220 470 20 110 60 50 45 20 6,9
    Coil-Kipphaken Typ TCS TCS 0.5/200 0,5 100 10 60 200 330 300 470 20 110 60 50 50 20 9,6
    Coil-Kipphaken Typ TCS TCS 1.0/200 1 100 10 80 200 460 300 600 20 110 60 60 65 25 15,4
    Coil-Kipphaken Typ TCS TCS 1.0/300 1 200 10 80 300 460 400 600 20 110 60 60 70 25 20
    Coil-Kipphaken Typ TCS TCS 2.0/200 2 100 12 90 200 420 300 600 30 135 75 80 85 30 24,8
    Coil-Kipphaken Typ TCS TCS 2.0/300 2 200 12 90 300 420 400 600 30 135 75 80 95 30 33,4
    Coil-Kipphaken Typ TCS TCS 3.0/200 3 100 15 100 200 610 300 820 40 160 90 100 100 35 45
    Coil-Kipphaken Typ TCS TCS 3.0/300 3 200 15 100 300 610 400 820 40 160 90 100 110 35 51

    Varianten
    Name Artikelnr. Traglast in t Coilbreite A min in mm Downloads Angebot anfordern
    Coil-Kipphaken Typ TCS 512102-005050 0,5 50
    Coil-Kipphaken Typ TCS 512102-005100 0,5 100
    Coil-Kipphaken Typ TCS 512102-010100 1 100
    Coil-Kipphaken Typ TCS 512102-010200 1 200
    Coil-Kipphaken Typ TCS 512102-020100 2 100
    Coil-Kipphaken Typ TCS 512102-020200 2 200
    Coil-Kipphaken Typ TCS 512102-030100 3 100
    Coil-Kipphaken Typ TCS 512102-030200 3 200
