Spundbohlengreifer Typ TCP

Artikelnummer	512105-000000
Bezeichnung	Tragfähigkeit: 1,5 t - 5,5 t

Betriebsanleitung

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

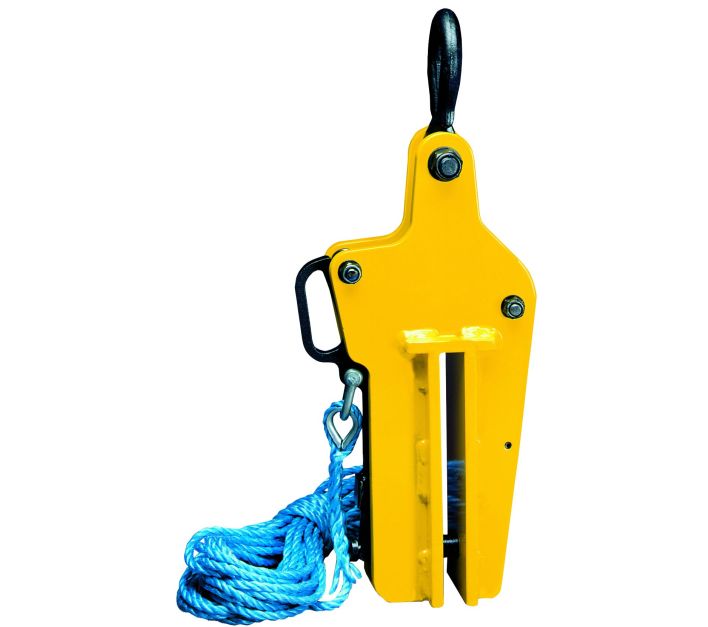

Der Spundbohlengreifer TCP ist geeignet für das Aufrichten und den Transport von einzelnen Spundbohlen. Nach dem Aufsetzen des Greifers auf die Spundbohle rastet ein federbelasteter Bolzen in die Bohrung der Spundbohle ein. Die Entriegelung erfolgt über das 15 m lange Seil am Gerät.

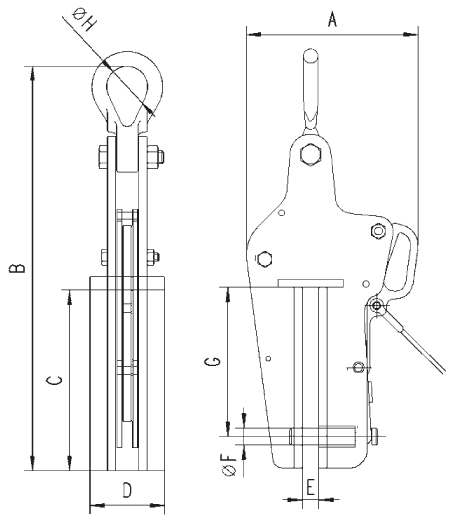

Name	Tragfähigkeit in t	A in mm	B in mm	C in mm	D in mm	Durchmesser F in mm	Durchmesser H in mm	E in mm	G in mm	Gewicht pro Stück in kg
TCP 1,5	1,5	207	488	218	90	20	50	18	180	12,2
TCP 3,0	3	226	517	218	100	24	63	24	180	19,5
TCP 5,5	5,5	269	575	218	120	30	89	24	180	26,7

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Downloads	Angebot anfordern
TCP 1,5	512105-015018	1,5	Betriebsanleitung Datenblatt	Menge
TCP 3,0	512105-030024	3	Betriebsanleitung Datenblatt	Menge
TCP 5,5	512105-055024	5,5	Betriebsanleitung Datenblatt	Menge
