    C-Haken Typ TCK

    Artikelnummer 512101-000000
    Bezeichnung Tragfähigkeit: 0,5 t - 10,0 t
    Betriebsanleitung
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

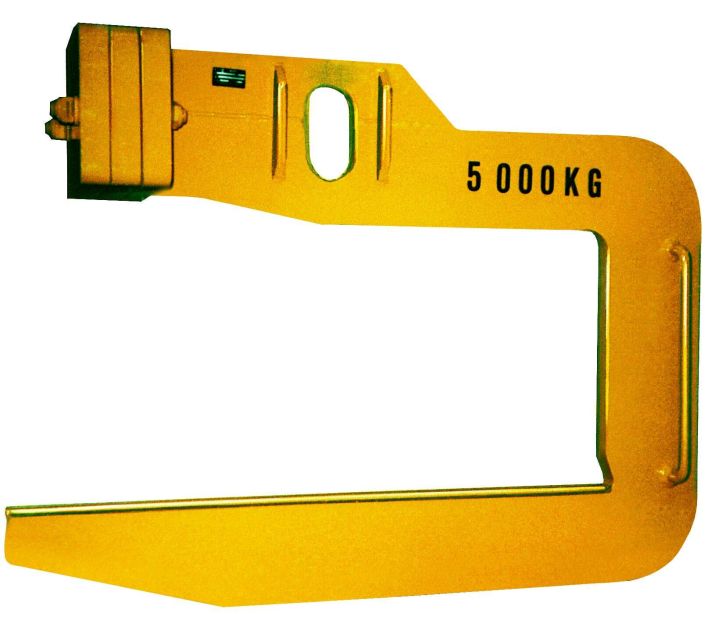

    - Abbildung zeigt 4/4 Zinken als Sonderausführung
    - Standardausführung mit 3/4 Zinken
    - andere Traglasten, Abmessungen und Ausführungen, wie z. B. C-Haken mit automatischem Gewichtsausgleich, sind auf Anfrage erhältlich

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen

    main product photo
    Coils, Rollen, Ringe, Buchsen und dergleichen werden von C-Haken rationell und sicher transportiert. Zinkenlänge und Nutzhöhe der abgebildeten Kontergewicht-Typen berücksichtigen mit den verschiedenen Traglasten die häufig vorkommenden Coilgrößen.

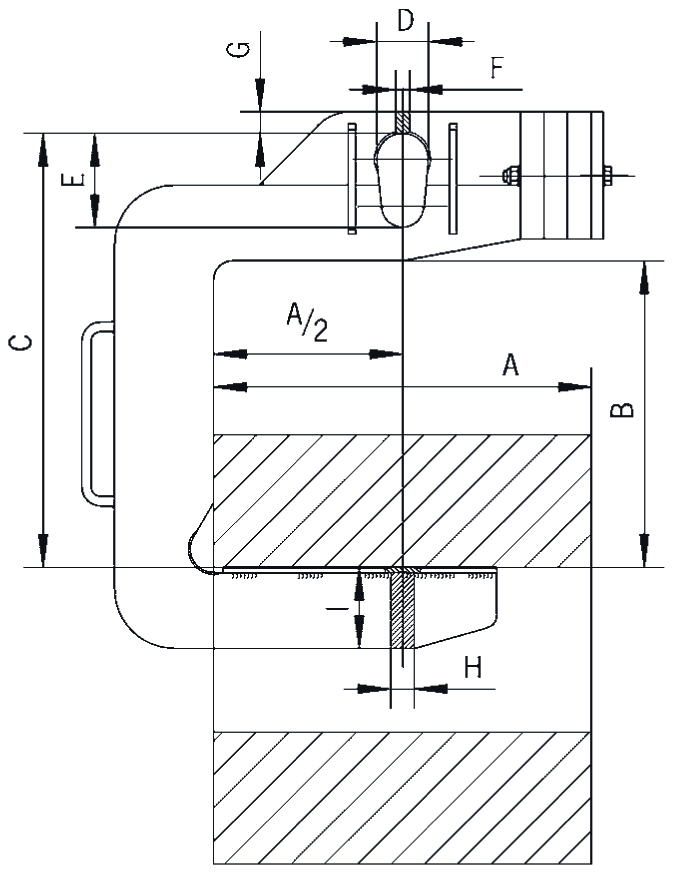

    Name Typ Traglast in t Coilbreite A in mm C in mm D in mm E in mm F in mm G in mm H in mm I in mm Nutzhöhe B in mm Gewicht pro Stück in kg
    C-Haken Typ TCK TCK 0.5/300 0,5 300 570 60 120 20 25 20 50 400 21
    C-Haken Typ TCK TCK 0.5/500 0,5 500 580 60 120 20 23 20 65 400 30
    C-Haken Typ TCK TCK 0.5/800 0,5 800 580 60 120 25 23 25 70 400 46
    C-Haken Typ TCK TCK 1.0/300 1 300 620 60 120 25 23 20 70 450 28
    C-Haken Typ TCK TCK 1.0/500 1 500 630 60 120 20 23 25 80 450 40
    C-Haken Typ TCK TCK 1.0/800 1 800 630 60 120 30 23 30 90 450 95
    C-Haken Typ TCK TCK 2.0/300 2 300 700 75 150 25 38 25 90 500 45
    C-Haken Typ TCK TCK 2.0/500 2 500 700 75 150 30 38 30 110 500 90
    C-Haken Typ TCK TCK 2.0/800 2 800 720 75 150 30 38 30 125 500 140
    C-Haken Typ TCK TCK 2.0/1000 2 1000 720 75 150 20 35 40 125 500 180
    C-Haken Typ TCK TCK 3.0/300 3 300 700 75 150 30 38 30 105 500 68
    C-Haken Typ TCK TCK 3.0/500 3 500 700 75 150 20 40 30 125 500 127
    C-Haken Typ TCK TCK 3.0/800 3 800 720 75 150 25 40 40 140 500 165
    C-Haken Typ TCK TCK 3.0/1000 3 1000 720 75 150 20 40 40 155 500 215
    C-Haken Typ TCK TCK 5.0/500 5 500 800 100 200 25 45 40 145 550 184
    C-Haken Typ TCK TCK 5.0/800 5 800 800 100 200 30 45 50 160 550 238
    C-Haken Typ TCK TCK 5.0/1000 5 1000 820 100 200 30 45 50 180 550 286
    C-Haken Typ TCK TCK 5.0/1250 5 1250 820 100 200 30 45 50 200 550 364
    C-Haken Typ TCK TCK 7.5/800 7,5 800 900 110 220 35 50 50 200 550 390
    C-Haken Typ TCK TCK 7.5/1000 7,5 1000 900 110 220 35 50 60 200 600 520
    C-Haken Typ TCK TCK 7.5/1250 7,5 1250 900 110 220 35 45 60 220 600 650
    C-Haken Typ TCK TCK 7.5/1500 7,5 1500 920 110 220 35 50 70 220 600 767
    C-Haken Typ TCK TCK 10.0/1000 10 1000 980 130 250 40 50 70 220 650 772
    C-Haken Typ TCK TCK 10.0/1250 10 1250 1000 130 250 45 55 70 240 650 810
    C-Haken Typ TCK TCK 10.0/1500 10 1500 1000 130 250 45 55 80 240 650 980

    Varianten
    Name Artikelnr. Traglast in t Coilbreite A in mm Downloads Angebot anfordern
    C-Haken Typ TCK 512101-005030 0,5 300
    C-Haken Typ TCK 512101-005050 0,5 500
    C-Haken Typ TCK 512101-005080 0,5 800
    C-Haken Typ TCK 512101-010030 1 300
    C-Haken Typ TCK 512101-010050 1 500
    C-Haken Typ TCK 512101-010080 1 800
    C-Haken Typ TCK 512101-020030 2 300
    C-Haken Typ TCK 512101-020050 2 500
    C-Haken Typ TCK 512101-020080 2 800
    C-Haken Typ TCK 512101-020100 2 1000
    C-Haken Typ TCK 512101-030030 3 300
    C-Haken Typ TCK 512101-030050 3 500
    C-Haken Typ TCK 512101-030080 3 800
    C-Haken Typ TCK 512101-030100 3 1000
    C-Haken Typ TCK 512101-050050 5 500
    C-Haken Typ TCK 512101-050080 5 800
    C-Haken Typ TCK 512101-050100 5 1000
    C-Haken Typ TCK 512101-050125 5 1250
    C-Haken Typ TCK 512101-075080 7,5 800
    C-Haken Typ TCK 512101-075100 7,5 1000
    C-Haken Typ TCK 512101-075125 7,5 1250
    C-Haken Typ TCK 512101-075150 7,5 1500
    C-Haken Typ TCK 512101-100100 10 1000
    C-Haken Typ TCK 512101-100125 10 1250
    C-Haken Typ TCK 512101-100150 10 1500
