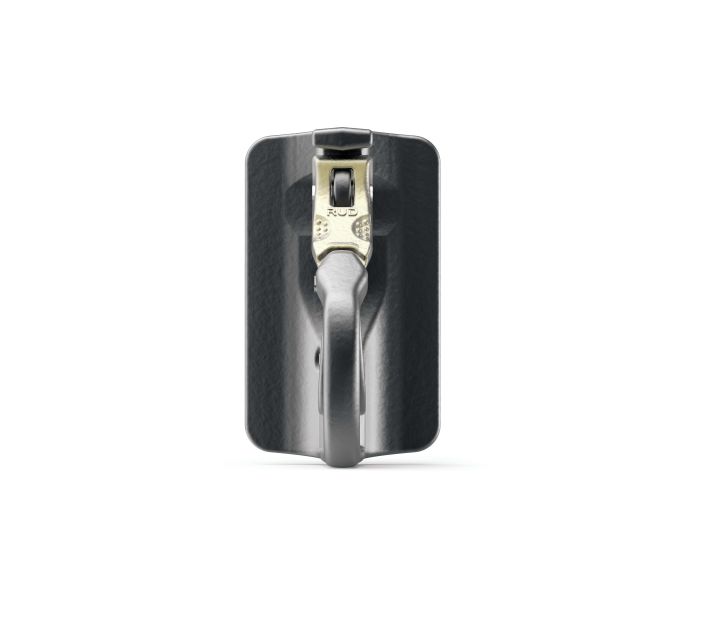

RUD Anbauhaken VABH-W

Artikelnummer	204409

Betriebsanleitung CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Oberfläche phosphatiert - Anschweißpunkt auch als Baggerhaken verwendbar - einfache und schnelle Schweißmontage - Werkstoff des Anschweißteils: 1.6541 (23MnNiCrMo52) - Schweißnaht: Kehlnaht

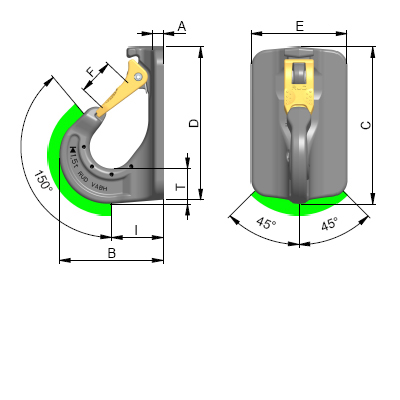

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	I in mm	T in mm	Gewicht/Stk in kg
VABH-W 1,5 t	1,5	7,5	78	117	111	70	25	38	20	0,8
VABH-W 2,5 t	2,5	8,5	101	148	143	85	30	49	28	1,8
VABH-W 4,0 t	4	11	122	171	164	104	35	59	36	3,12
VABH-W 6,7 t	6,7	13	156	208	200	120	40	70	40	5,89

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
VABH-W 1,5 t	7991208	1,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-W 2,5 t	7991209	2,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-W 4,0 t	7991210	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-W 6,7 t	8502239	6,7	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
