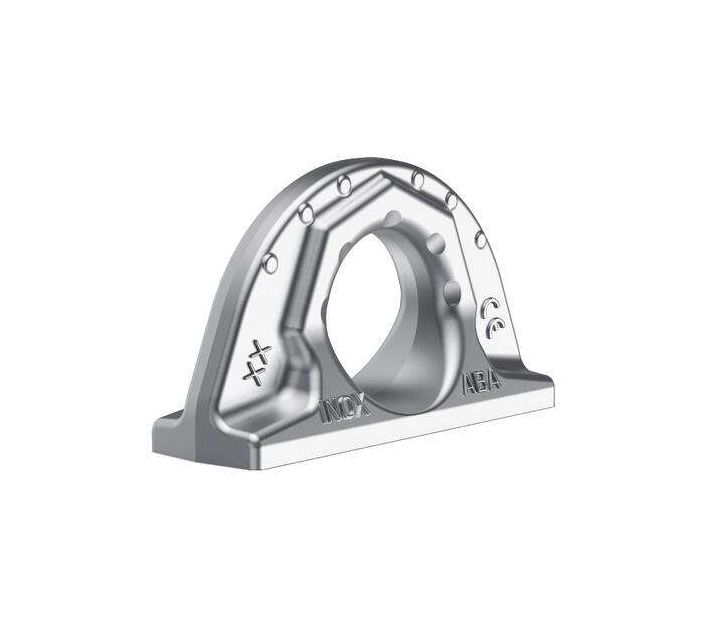

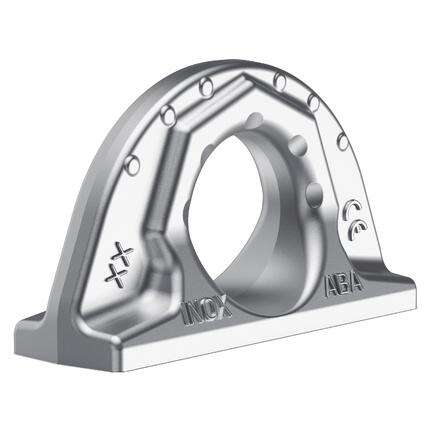

RUD INOX-Anschweißpunkt ABA

Artikelnummer	204411

Betriebsanleitung CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Allseitig belastbar in alle Richtungen sowie erhöhte Tragfähigkeit in Ringebene - 4-fache Sicherheit gegen Bruch - Verschleißmarkierungen innen und außen, dadurch leicht erkennbare Ablegereife - Geschlossene und umlaufende Kehlnaht, wodurch eine Unterrostung vermieden wird - Gefertigt aus Duplexstahl 1.4462

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
INOX-ABA - 0,8 t	0,8	22	12	70	32	12	50	38	0,2
INOX-ABA - 1,6 t	1,6	30	16	100	35	16	57	42	0,45
INOX-ABA - 2,7 t	2,7	41	23	137	50	21	80	59	1,15

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
INOX-ABA - 0,8 t	7912396	0,8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
INOX-ABA - 1,6 t	7912397	1,6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
INOX-ABA - 2,7 t	7912398	2,7	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
