RUD Anbauhaken VCGH-S

Betriebsanleitung CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Oberfläche phosphatiert - Anschweißpunkt auch als Baggerhaken verwendbar - einfache und schnelle Schweißmontage - Anschweißteil besteht aus gut schweißbarem Werkstoff - Schweißnaht: Kehlnaht 8 - Einsatzbereich in Ringebene: 45° - Einsatzbereich bei Seitenbelastung: +15°, -15°

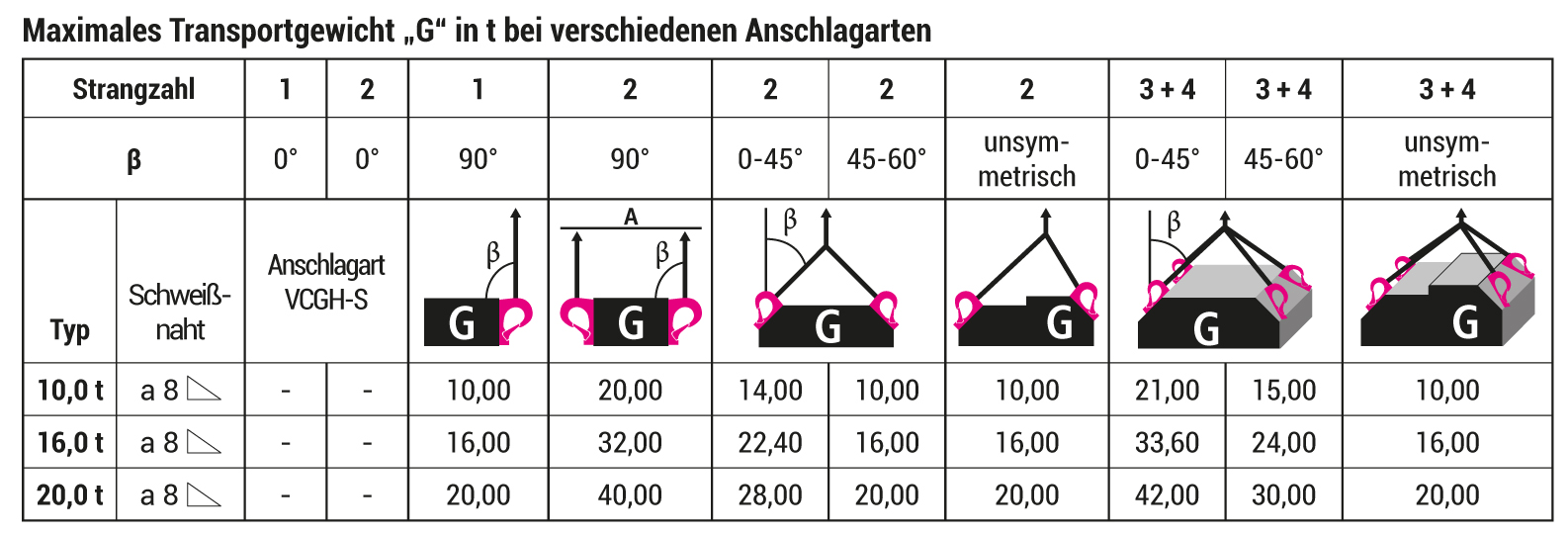

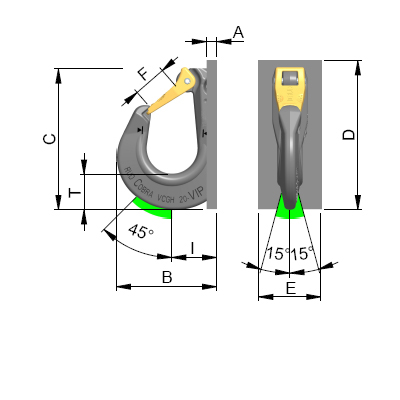

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	I in mm	T in mm	Gewicht/Stk in kg
VCGH-S-16	10	15	141	200	220	100	48	70	49	5,67
VCGH-S-20	16	20	187	272	288	120	63	87	69	8,4
VCGH-S-22	20	20	196	276	292	120	63	92	74	14,5

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
VCGH-S-16	7984047	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCGH-S-20	7984310	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCGH-S-22	7984312	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
