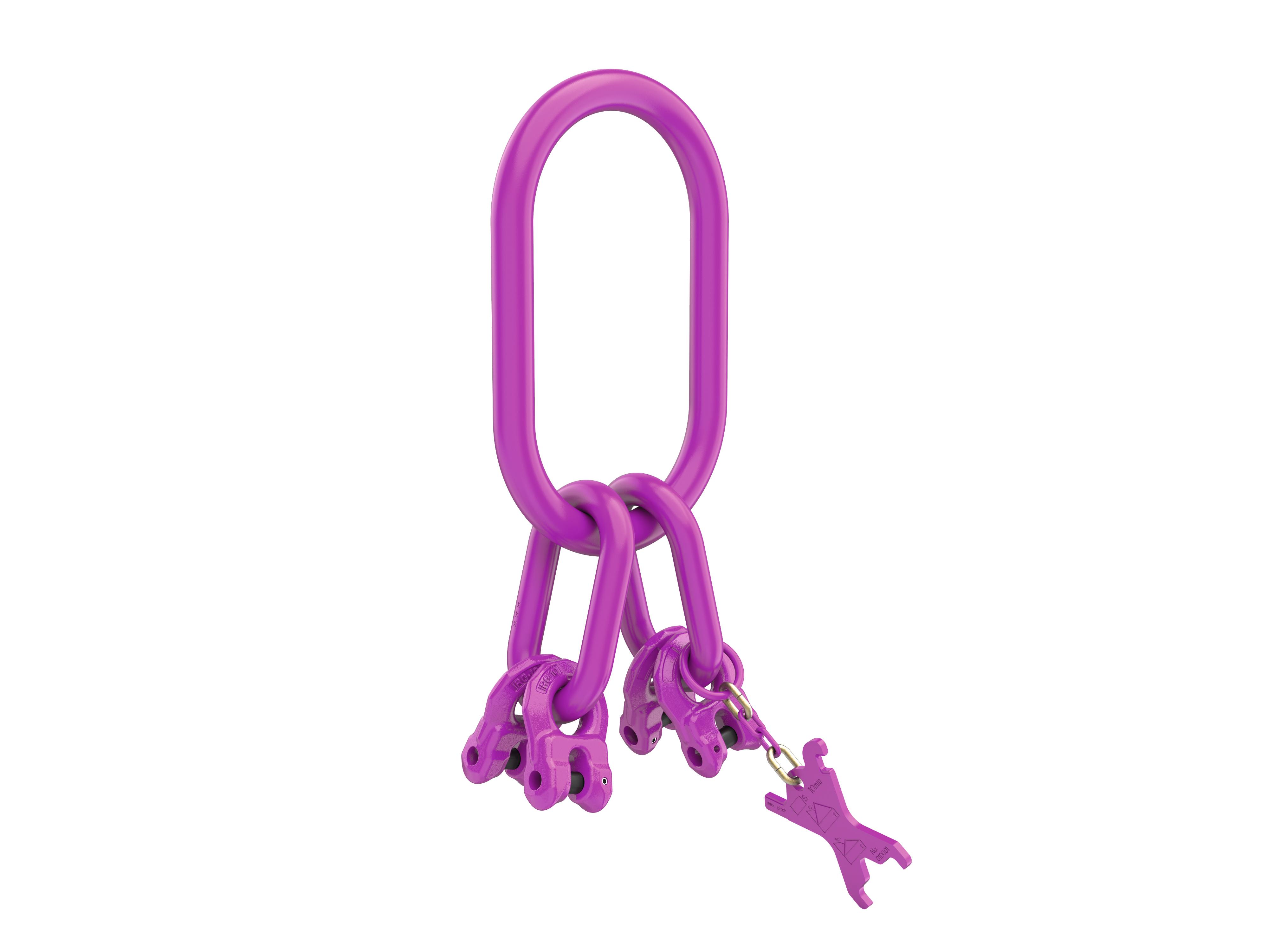

RUD 4-Strang-Sonderaufhängekopf ISAK-RG-4

Artikelnummer 204212
Bezeichnung mit 4 in 2 Zwischengliedern eingeschweißten ICE-Ringgabeln
Wählen Sie Ihre Produktvariante

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Durch die größere Abstufung der inneren Breite „B“ vermindert man eine unzuverlässige Anwendung (BGR 500/DGUV-Regel 100-500, Kap. 2.8) und Verschleiss am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken. - mit komplettem Kennzeichnungsanhänger (KZA) und integrierter Kettenprüflehre Die Sonderaufhängeköpfe sind mit eingeschweißter, allseitig beweglicher Ringgabel ICE-IRG ausgestattet. Daraus resultiert ein Zwangsanschluss zu Ketten-Durchmesser und Strang­zahl. - Oberfläche: ICE-Pink pulverbeschichtet - gefertigt entsprechend DIN EN 1677-4
Name Tragfähigkeit 0 bis 45 Grad in t Kettendurchmesser in mm B in mm A in mm C in mm D in mm E in mm F in mm T in mm Tragfaehigkeit 45 bis 60 Grad in t verwendbar bis Einfachhaken Nr. (DIN 15401) Gewicht/Stk in kg
ISAK-RG-4-6/140 3,75 6 140 22 260 13 34 70 365 2.7 16 3.24
ISAK-RG-4-8/140 6,3 8 140 26 260 18 40 85 389 4.5 16 5.47
ISAK-RG-4-10/140 10,6 10 140 32 260 22 50 115 429 7.5 16 9.7
ISAK-RG-4-6/190 3,75 6 190 26 350 13 34 70 455 2.7 32 5.34
ISAK-RG-4-8/190 6,3 8 190 32 350 18 40 85 479 4.5 32 9.14
ISAK-RG-4-10/190 10,6 10 190 36 350 22 50 115 519 7.5 32 13.16
ISAK-RG-4-13/190 17 13 190 40 350 26 65 140 557 11.8 32 19.14
ISAK-RG-4-8/250 6,3 8 250 36 460 18 40 85 589 4.5 50 13.45
ISAK-RG-4-10/250 10,6 10 250 36 460 22 50 115 629 7.5 50 15.6
ISAK-RG-4-13/250 17 13 250 40 460 26 65 140 667 11.8 50 22.12
ISAK-RG-4-16/250 26,5 16 250 47 460 32 75 170 713 19 50 32.98

Name Artikelnr. Tragfähigkeit 0 bis 45 Grad in t Kettendurchmesser in mm B in mm Downloads Angebot anfordern
ISAK-RG-4-6/140 7903206 3,75 6 140
ISAK-RG-4-8/140 7903207 6,3 8 140
ISAK-RG-4-10/140 7903208 10,6 10 140
ISAK-RG-4-6/190 7903209 3,75 6 190
ISAK-RG-4-8/190 7903210 6,3 8 190
ISAK-RG-4-10/190 7903211 10,6 10 190
ISAK-RG-4-13/190 7903212 17 13 190
ISAK-RG-4-8/250 7903213 6,3 8 250
ISAK-RG-4-10/250 7903214 10,6 10 250
ISAK-RG-4-13/250 7903215 17 13 250
ISAK-RG-4-16/250 7903216 26,5 16 250
