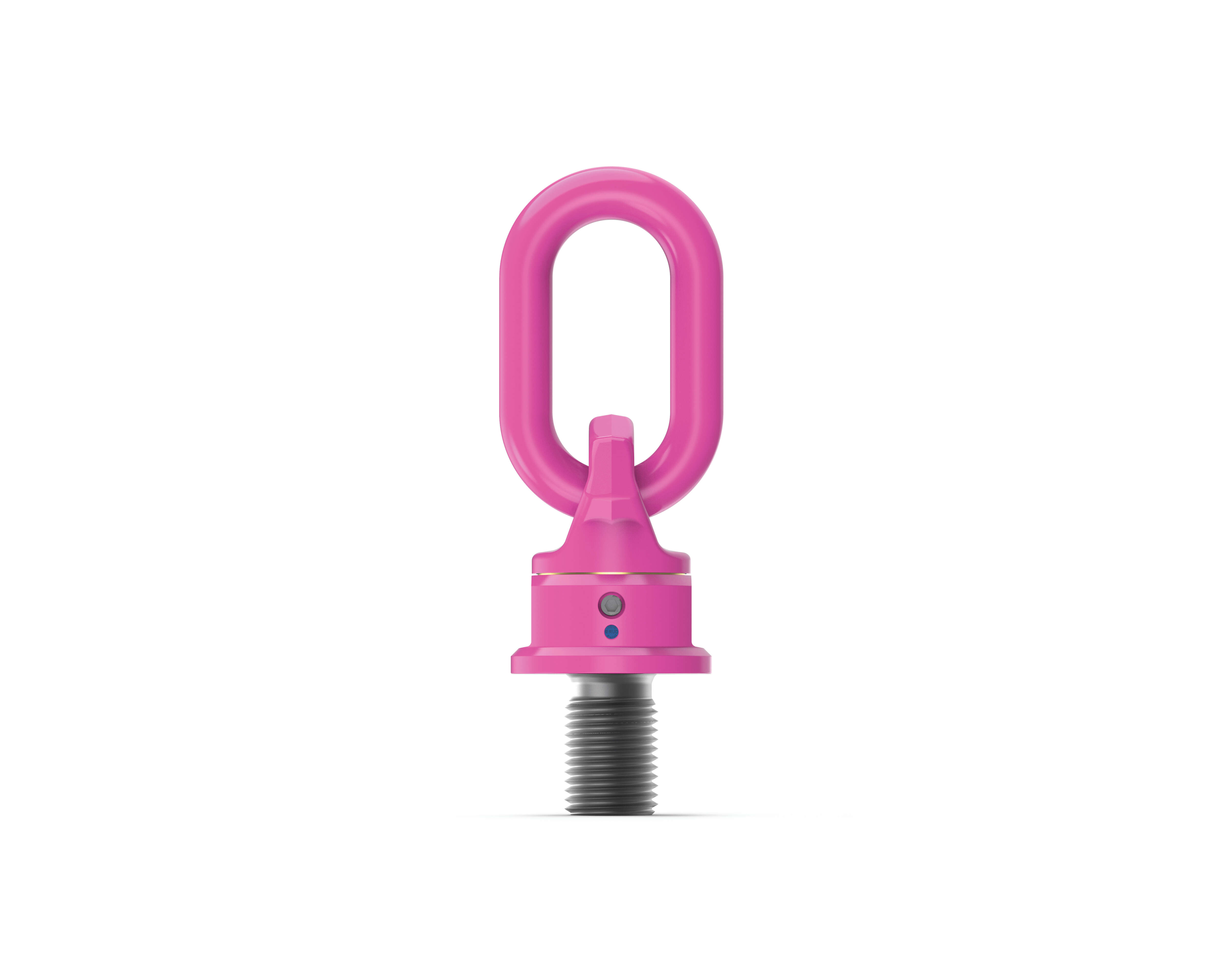

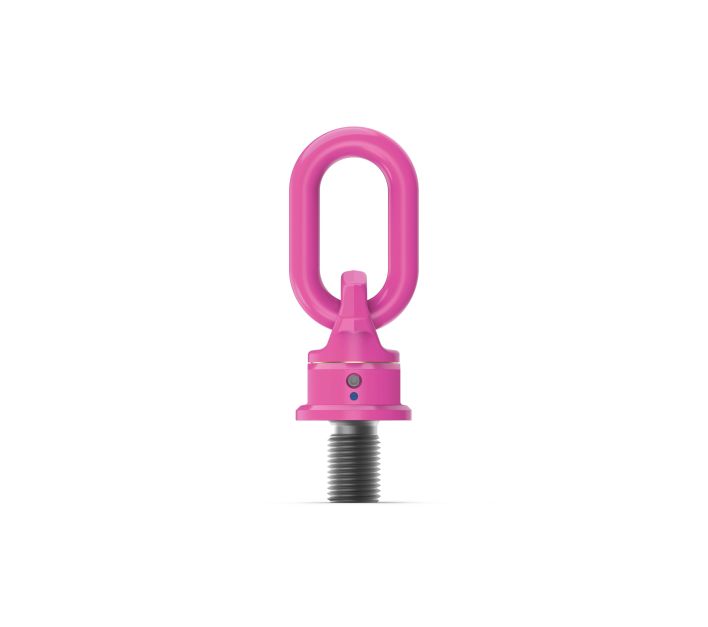

RUD Wirbelbock-Gewinde VWBG

Artikelnummer	204352

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL X in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

- Gewindegrößen M33 - M150 : weitere Gewindearten und Sonderlängen auf Anfrage.
- variable Gewindelängen auf Anfrage verfügbar

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- für schwere Lasten, die gedreht und gewendet werden - unter Last 360° drehbar - schnelle und einfache Montage - handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend - bei dauerhafter Anbringung Drehmoment gemäß Betriebsanleitung beachten

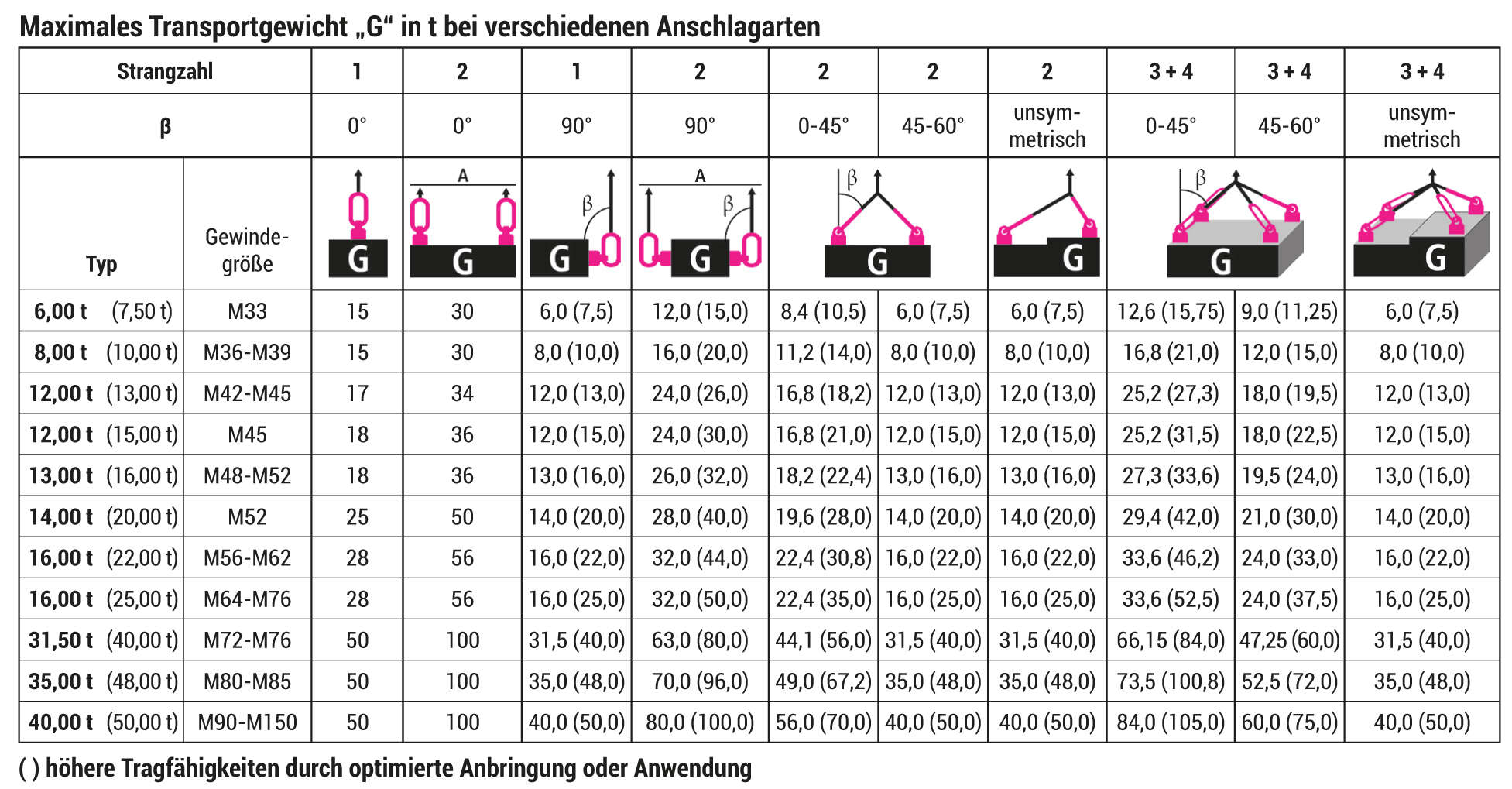

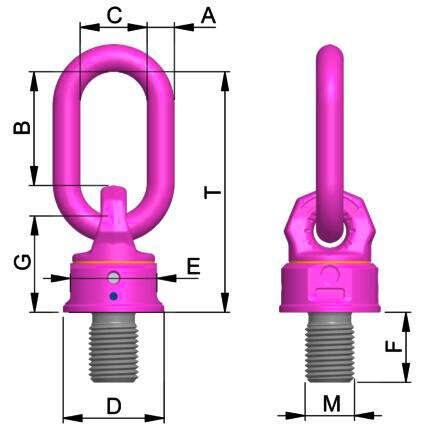

Name	Gewinde M	WLL X in t	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	WLL Y in t	WLL Z in t	Gewicht/Stk in kg
Wirbelbock-Gewinde	M33	6	23	350	86	50	90	80	50	94	208	7,5	15	4,69
Wirbelbock-Gewinde	M36	8	22	410	86	50	90	80	54	94	208	10	15	4,72
Wirbelbock-Gewinde	M42	12	26	550	111	65	98	85	63	95	234	13	17	6,1
Wirbelbock-Gewinde	M45	12	26	550	111	65	98	85	67	95	234	15	18	6,24
Wirbelbock-Gewinde	M48	13	26	550	111	65	98	85	68	95	234	16	18	6,37
Wirbelbock-Gewinde	M52	14	32	750	119	70	120	95	78	120	271	20	25	10,55
Wirbelbock-Gewinde	M56	16	32	800	119	70	120	95	84	120	271	22	28	10,68
Wirbelbock-Gewinde	M60	16	32	800	119	70	120	95	90	120	271	22	28	11,37
Wirbelbock-Gewinde	M64	16	32	800	119	70	120	95	94	120	271	25	28	11,4
Wirbelbock-Gewinde	M72	31,5	46	1200	130	90	170	145	108	159	338	40	50	29,96
Wirbelbock-Gewinde	M80	35	46	1500	130	90	170	145	120	159	338	48	50	31,19
Wirbelbock-Gewinde	M90	40	46	2000	168	110	170	145	135	159	378	50	50	34,39
Wirbelbock-Gewinde	M100	40	46	2000	168	110	170	145	150	159	378	50	50	36,5

Varianten

Name	Artikelnr.	WLL X in t	Gewinde M	Downloads	Angebot anfordern
Wirbelbock-Gewinde	8600150	6	M33	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7999059	8	M36	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7999044	12	M42	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7900455	12	M45	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7999045	13	M48	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7901081	14	M52	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7999004	16	M56	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	8600454	16	M60	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7999043	16	M64	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7900097	31,5	M72	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7900100	35	M80	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	7903408	40	M90	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Wirbelbock-Gewinde	8600458	40	M100	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
