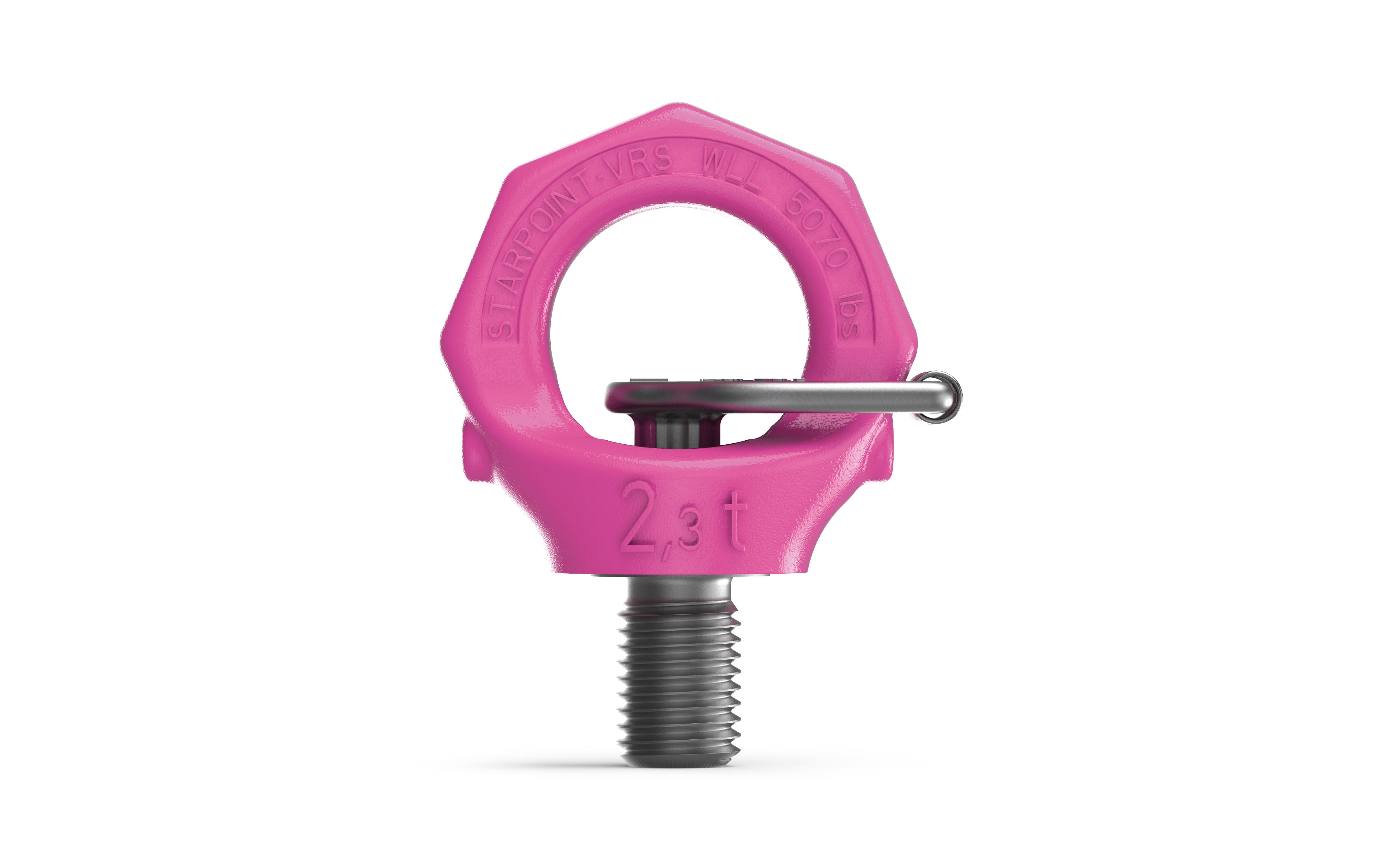

RUD VIP-Ringschraube VRS-F

Artikelnummer	2043561
Bezeichnung	mit Sternprofilschlüssel

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Unser innovativer Anschlagpunkt bietet 360° Einstellbarkeit in Belastungsrichtung und eine vielfach höhere Tragfähigkeit als herkömmliche Ringschrauben nach DIN 580. Durch das doppelt kugelgelagerte Einhängeglied kann die Last problemlos gekippt, gedreht und gewendet werden. Die Montage und Demontage erfolgt dank des Easy-Fit-Schlüssels schnell und einfach. Mit diesem Anschlagpunkt können Sie Ihre Hebevorrichtungen sicherer und effizienter gestalten.

Name	WLL in t	Gewinde M	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	G in mm	I in mm	K in mm	L in mm	N in mm	T in mm	Gewicht/Stk in kg
VIP-Ringschraube	0,1	M6	5	9	7	20	23	28	13	37	9	6	28	0.07
VIP-Ringschraube	0,3	M8	10	11	9	25	25	30	16.3	47	12	6	35	0.12
VIP-Ringschraube	0,4	M10	10	11	9	25	25	30	16.3	47	15	6	35	0.12
VIP-Ringschraube	0,75	M12	25	13	10	30	30	34	19.8	56	18	8	42	0.21
VIP-Ringschraube	0,75	M14	30	13	10	30	30	34	19.8	56	18	8	42	0.22
VIP-Ringschraube	1,5	M16	60	15	13	35	36	40	23.5	65	24	10	49	0.36
VIP-Ringschraube	1,5	M16-SL35	60	15	13	35	36	40	23.5	65	35	10	49	0.37
VIP-Ringschraube	1,5	M18	60	15	13	35	36	40	23.5	65	24	10	49	0.39
VIP-Ringschraube	2,3	M20	115	17	16	40	41	50	29.3	76	30	12	58	0.6
VIP-Ringschraube	2,3	M22	125	17	16	40	41	50	29.3	76	30	12	58	0.67
VIP-Ringschraube	3,2	M24	190	20	19	49	51	60	35	92	36	14	70	1.05
VIP-Ringschraube	3,2	M27	250	20	19	49	51	60	35	92	36	14	70	1.18
VIP-Ringschraube	4,5	M30	330	26	24	60	66	75	44	114	45	17	87	2.08
VIP-Ringschraube	4,5	M33	350	26	24	60	66	75	44	114	45	17	87	2.2
VIP-Ringschraube	7	M36	590	32	29	72	76	97	53	135	54	22	103	3.49
VIP-Ringschraube	9	M42	925	37	33	84	86	111	62	158	63	24	121	5.4
VIP-Ringschraube	12	M48	1400	42	42	94	100	128	70	180	72	27	138	8.17

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
VIP-Ringschraube	7900906	0,1	M6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	8500911	0,3	M8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7104029	0,4	M10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7101313	0,75	M12	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7999330	0,75	M14	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7101314	1,5	M16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7983306	1,5	M16-SL35	Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7903387	1,5	M18	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7101315	2,3	M20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7992197	2,3	M22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7101316	3,2	M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7994138	3,2	M27	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7101317	4,5	M30	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7993439	4,5	M33	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7984201	7	M36	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7984202	9	M42	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VIP-Ringschraube	7984203	12	M48	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
